Основной трубопроводы для гидромолот и гидроножницы <выбор> — HITACHI EX225USRK(LC)

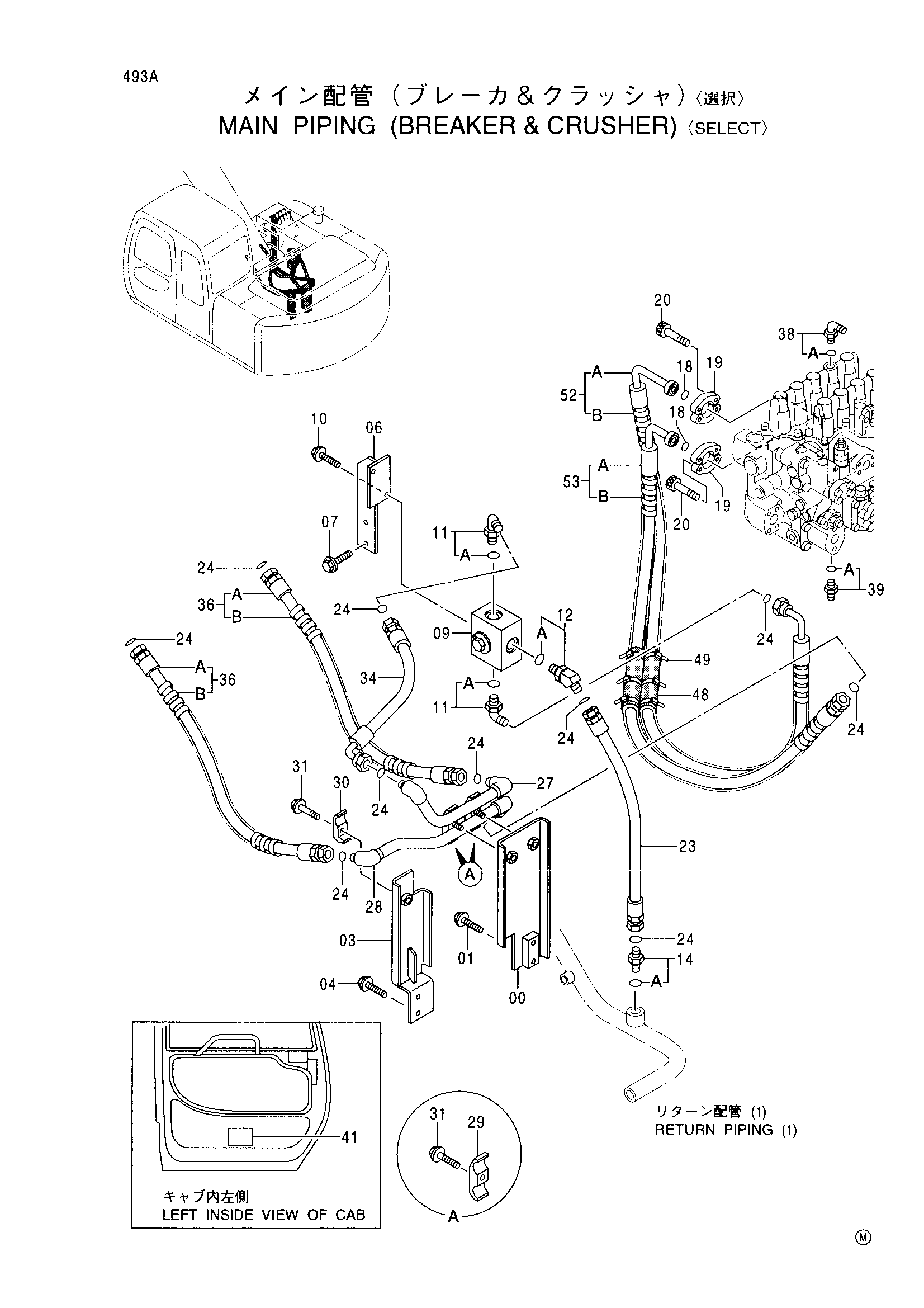

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы <выбор>» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070289 | Кронштейн | 1 |
| 01 | J011255 | Болт с шайбой | 2 |
| 03 | 8070288 | Кронштейн | 1 |
| 04 | J011230 | Болт с шайбой | 2 |
| 06 | 8065840 | Кронштейн | 1 |
| 07 | J021030 | Болт с шайбой | 2 |
| 09 | 4349920 | Клапан селектор | 1 |
| 10 | J011230 | Болт с шайбой | 2 |
| 11 | 4198799 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4270315 | Угловой штуцер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4189535 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 966993 | Уплотнительное кольцо | 2 |
| 19 | 962453 | Разъёмный фланец | 4 |
| 20 | J781030 | Болт с внутренним шестигранником | 8 |
| 23 | 4326459 | Шланг | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 12 |
| 27 | 8070292 | Трубка | 1 |
| 28 | 8070293 | Трубка | 1 |
| 29 | 4189860 | Хомут трубки | 2 |
| 30 | 4190127 | Хомут трубки | 1 |
| 31 | J011270 | Болт с шайбой | 3 |
| 34 | 4355874 | Шланг | 1 |
| 36 | 9154207 | Шланг в сборе | 2 |
| 36A | 4275675 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 3 |
| 38 | 4208913 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4200466 | Адаптер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4245076 | Информационная табличка | 1 |
| 48 | 4219918 | Резиновая втулка | 2 |
| 49 | 4055312 | Ленточный зажим | 6 |
| 52 | 9168214 | Шланг в сборе | 1 |
| 52A | 4396041 | Шланг | 1 |
| 52B | 4327294 | Защитный кожух | 8 |
| 53 | 9168215 | Шланг в сборе | 1 |
| 53A | 4397772 | Шланг | 1 |
| 53B | 4327294 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
