Пилотный трубопроводы (12)<с отвал> — HITACHI EX225USRK(LC)

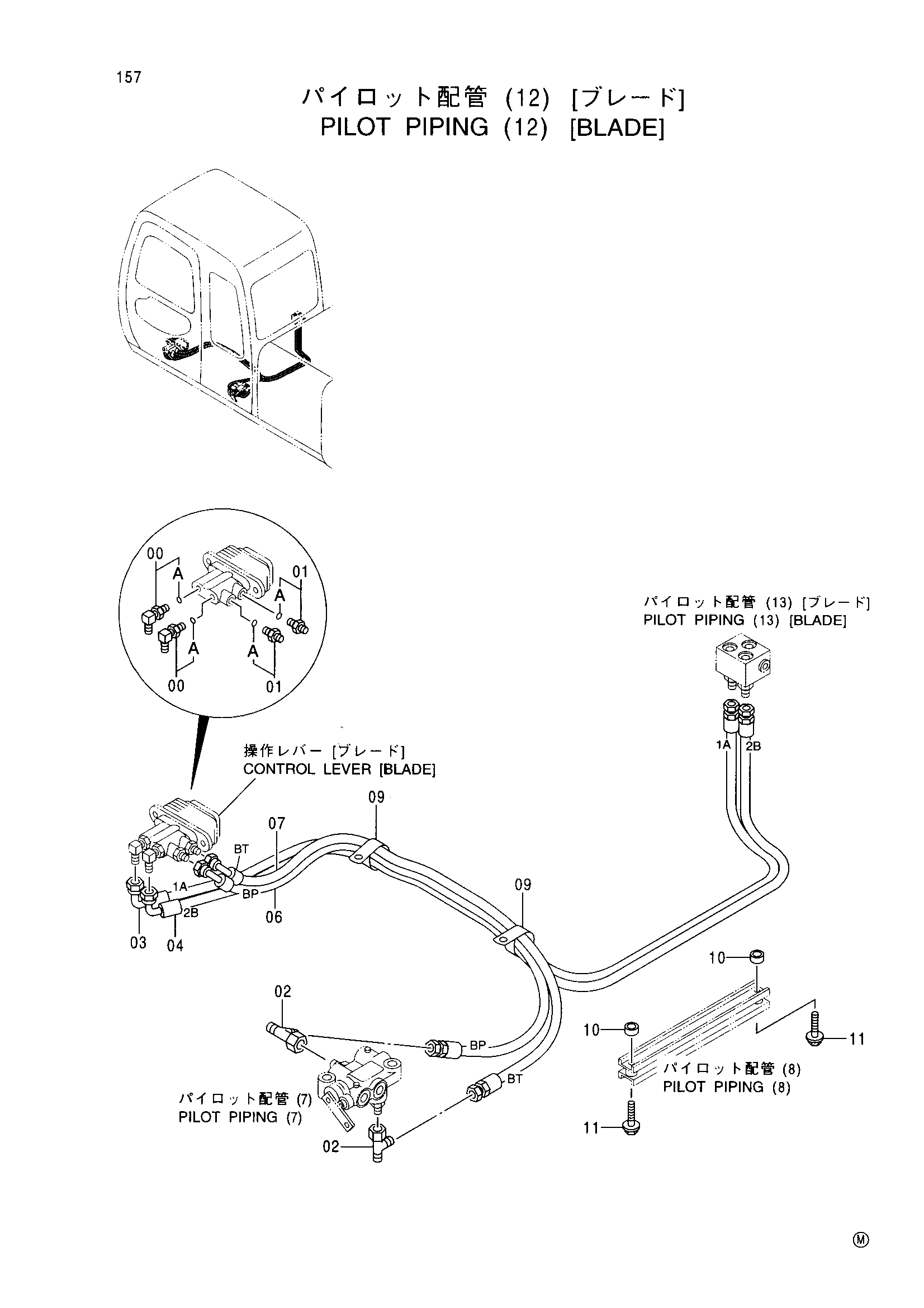

Заводская схема «Пилотный трубопроводы (12)<с отвал>» для HITACHI EX225USRK(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4246672 | Соединительный штуцер | 2 |
| 03 | 4392848 | Шланг (1A) | 1 |
| 04 | 4392849 | Шланг (2B) | 1 |
| 06 | 4397310 | Шланг (BP) | 1 |
| 07 | 4397311 | Шланг (BT) | 1 |
| 09 | 4190291 | Зажим | 2 |
| 10 | 4383308 | Проставка | 2 |
| 11 | J021045 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USRK(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
