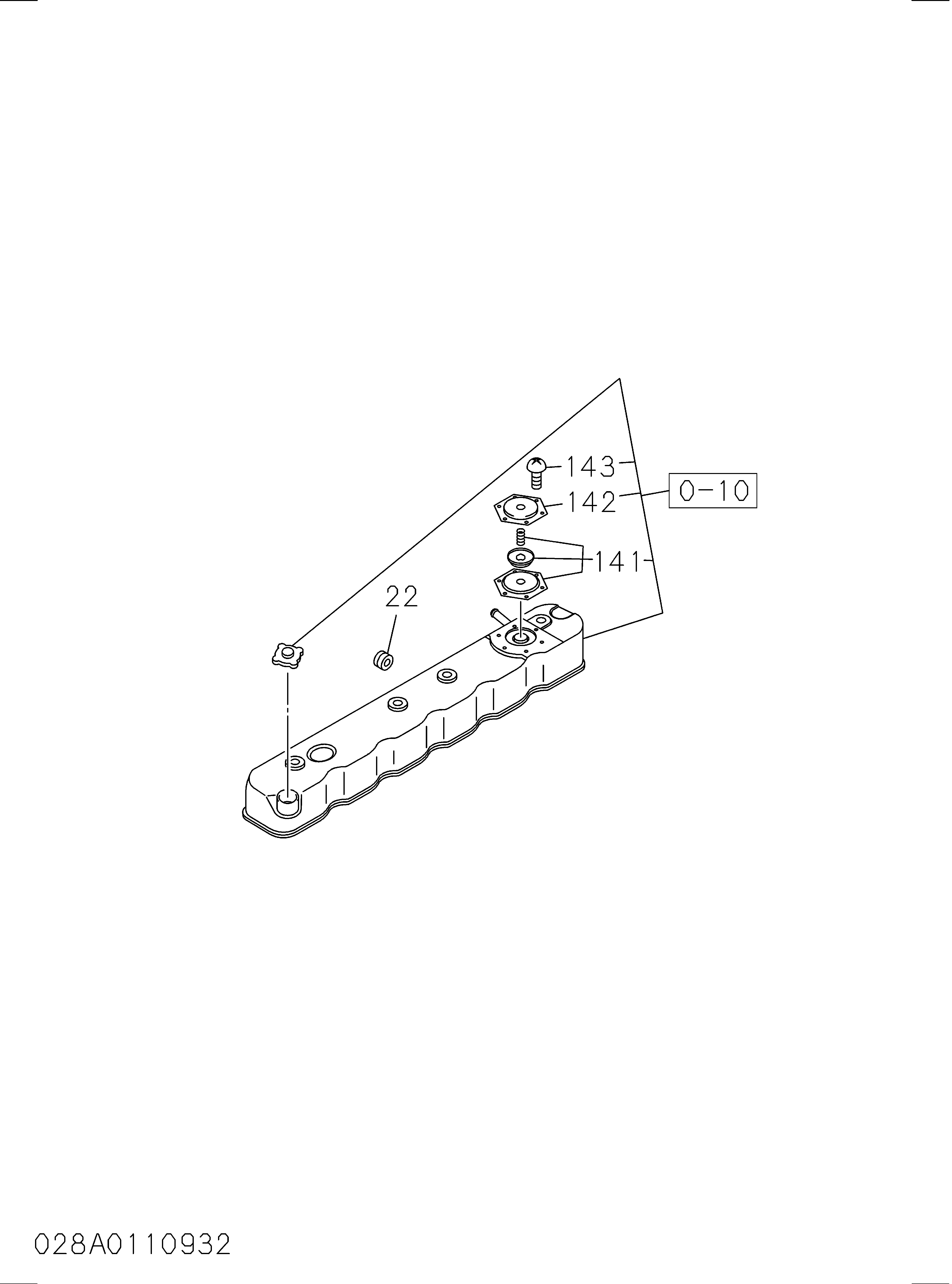

028: Система вентиляции — HITACHI EX225USR(LC)
Заводская схема «028: Система вентиляции» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1117402421 | Сапун воздушный | 1 |
| 001(A) | 1117402510 | Сапун воздушный | 1 |
| 001(A) | 1117402652 | Сапун воздушный | 1 |
| 010(A) | 9099152811 | Зажим воздушный сапун | 1 |
| 010(B) | 5097040313 | Зажим воздушный сапун | 2 |
| 010(C) | 9099155121 | Зажим воздушный сапун | 1 |
| 023(A) | 1093604391 | Шланг резиновый, вентилатор трубка | 1 |
| 023(A) | 8972242050 | Шланг резиновый, вентилатор трубка | 1 |
| 023(B) | 8941376820 | Шланг резиновый, вентилатор трубка | 1 |
| 024(A) | 8941625680 | Зажим резиновый шланг, вентилатор | 2 |
| 024(C) | 9099156661 | Зажим резиновый шланг, вентилатор | 1 |
| 093(B) | 1117420560 | Трубка дренажный | 1 |
| 093(B) | 1117420602 | Трубка дренажный | 1 |
| 094 | 5117490321 | Шланг сапун TO трубка | 1 |
| 101 | 9091105080 | Гайка кронштейн, воздушный сапун | 2 |
| 101 | 0911502080 | Гайка кронштейн, воздушный сапун | 2 |
| 101 | 0911802080 | Гайка кронштейн, воздушный сапун | 2 |
| 102 | 9091505080 | Шайба LK, кронштейн | 2 |
| 123 | 9091646080 | Шайба PL, кронштейн | 2 |
| 123 | 0916146080 | Шайба PL, кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
