Каталог запчастей HITACHI

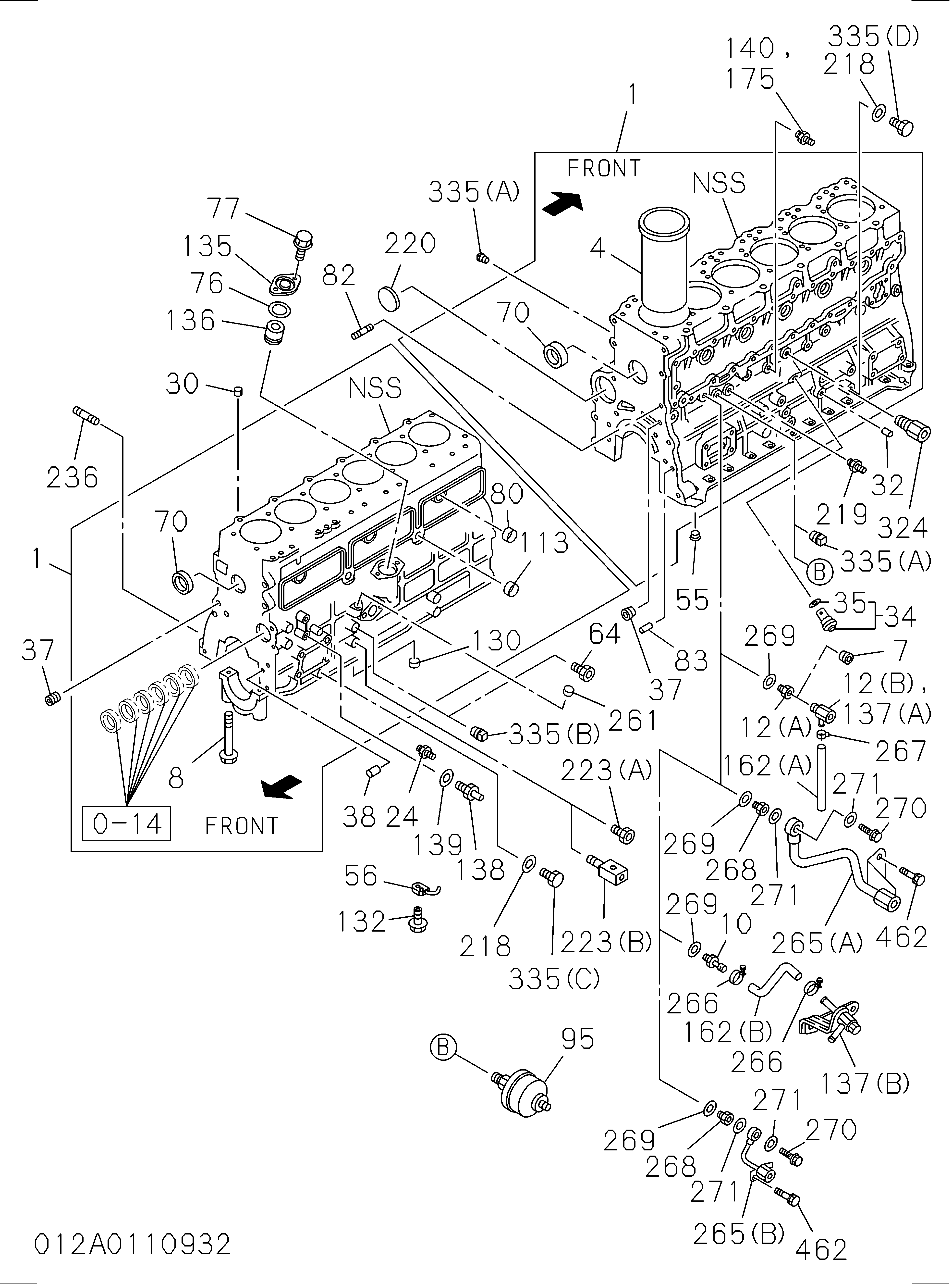

012: Блок цилиндров — HITACHI EX225USR(LC)
Заводская схема «012: Блок цилиндров» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1112104438 | Блок в сборе гидроцилиндр | 1 |
| 001 | 1112104449 | Блок в сборе гидроцилиндр | 1 |
| 002 | 1878127530 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127540 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127550 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127560 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127530 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127540 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127550 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127560 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127571 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127581 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127591 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878127601 | Линер комплект ENG гидроцилиндр | 6 |
| 004 | 1112612480 | Линер C/BL | 6 |
| 004 | 1112612490 | Линер C/BL | 6 |
| 004 | 1112612500 | Линер C/BL | 6 |
| 004 | 1112612510 | Линер C/BL | 6 |
| 004 | 1112612520 | Линер C/BL | 6 |
| 004 | 1112612530 | Линер C/BL | 6 |
| 004 | 1112612540 | Линер C/BL | 6 |
| 004 | 1112612550 | Линер C/BL | 6 |
| 004 | 1112613821 | Линер C/BL | 6 |
| 004 | 1112613831 | Линер C/BL | 6 |
| 004 | 1112613841 | Линер C/BL | 6 |
| 004 | 1112613851 | Линер C/BL | 6 |
| 004 | 1112613861 | Линер C/BL | 6 |
| 004 | 1112613871 | Линер C/BL | 6 |
| 004 | 1112613881 | Линер C/BL | 6 |
| 004 | 1112613891 | Линер C/BL | 6 |
| 008 | 1090004692 | Болт подшипник колпачок | 14 |
| 008 | 1090004692 | Болт подшипник колпачок | 14 |
| 012(A) | 1096660360 | Разъём дренажный кокк, водяной | 1 |
| 030 | 8941480790 | Палец гидроцилиндр HD прокладка сеттинг | 2 |
| 030 | 8941480790 | Палец гидроцилиндр HD прокладка сеттинг | 2 |
| 034 | 8970233390 | Клапан масляный предохранительный | 1 |
| 034 | 8970233390 | Клапан масляный предохранительный | 1 |
| 035 | 5096230350 | Прокладка предохранительный клапан | 1 |
| 037 | 1096050681 | Пробка масляный галлерй | 2 |
| 038 | 1097400780 | Палец картер привода ГРМ | 1 |
| 038 | 1097400780 | Палец картер привода ГРМ | 1 |
| 055 | 1096050660 | Пробка масляный галлерй | 1 |
| 056 | 1133421321 | JET масляный, поршень охлаждение | 6 |
| 064 | 1096601010 | Разъём турбокомпрессор масляный подающий | 1 |
| 070 | 1096000521 | Чашка сеалинг, передний и RR | 2 |
| 071 | 8943673681 | Прокладка крышка TO C/BL | 3 |
| 071 | 8943673681 | Прокладка крышка TO C/BL | 3 |
| 072(B) | 5112901451 | Крышка таппет кхамбер | 1 |
| 072(B) | 1112902541 | Крышка таппет кхамбер | 1 |
| 072(C) | 8970285250 | Крышка таппет кхамбер | 2 |
| 072(E) | 8972221041 | Крышка таппет кхамбер | 2 |
| 074(A) | 1090520221 | Болт крышка TO C/BL | 2 |
| 074(B) | 8943675301 | Болт крышка TO C/BL | 4 |
| 076 | 1096234650 | Прокладка крышка TO C/BL | 1 |
| 077 | 0501408220 | Болт крышка TO C/BL | 2 |
| 077 | 0506408220 | Болт крышка TO C/BL | 2 |
| 080 | 1096000122 | Чашка сеалинг, таппет кхамбер | 3 |
| 082 | 5093000231 | Шпилька маховик корпус | 1 |
| 083 | 9081510180 | Палец маховик корпус | 2 |
| 113 | 5112190140 | Чашка сеалинг | 2 |
| 130 | 5112570011 | Довел подшипник колпачок | 1 |
| 130 | 5112570011 | Довел подшипник колпачок | 1 |
| 132 | 1131610120 | Клапан обратный, масляный | 6 |
| 132 | 1131610120 | Клапан обратный, масляный | 6 |
| 132 | 8973296180 | Клапан обратный, масляный | 6 |
| 135 | 1112191291 | Крышка масляный насос | 1 |
| 135 | 1112191291 | Крышка масляный насос | 1 |
| 136 | 9112246021 | Втулка привод вал, масляный насос | 1 |
| 137(A) | 1096800240 | Кокк дренажный, водяной | 1 |
| 137(A) | 1096800240 | Кокк дренажный, водяной | 1 |
| 162(A) | 9099147010 | Шланг водяной дренажный, C/BL | 1 |
| 179 | 9095720080 | Прокладка крышка TO болт | 6 |
| 218 | 9095714140 | Прокладка пробка, C/BL боковой | 1 |
| 218 | 9095720140 | Прокладка пробка, C/BL боковой | 1 |
| 220 | 9098600190 | Пробка пластина, CM/вал, RR | 1 |
| 236 | 1093000550 | Шпилька ENG опора | 1 |
| 236 | 1093000550 | Шпилька ENG опора | 1 |
| 265(B) | 1137213412 | Трубка в сборе водяной дренажный | 1 |
| 267 | 8970157541 | Зажим дренажный шланг | 1 |
| 267 | 8970157541 | Зажим дренажный шланг | 1 |
| 269 | 1096301150 | Прокладка ниппель, C/BL | 1 |
| 269 | 1096301150 | Прокладка ниппель, C/BL | 1 |
| 335(A) | 5096050180 | Пробка C/BL, боковой | 12 |
| 335(C) | 9992023140 | Пробка C/BL, боковой | 1 |
| 335(C) | 8980429440 | Пробка C/BL, боковой | 1 |
| 340 | 5112990070 | Пластина направляющая, таппет кхамбер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
