Топливный бак (55L)<выбор> — HITACHI EX225USR(LC)

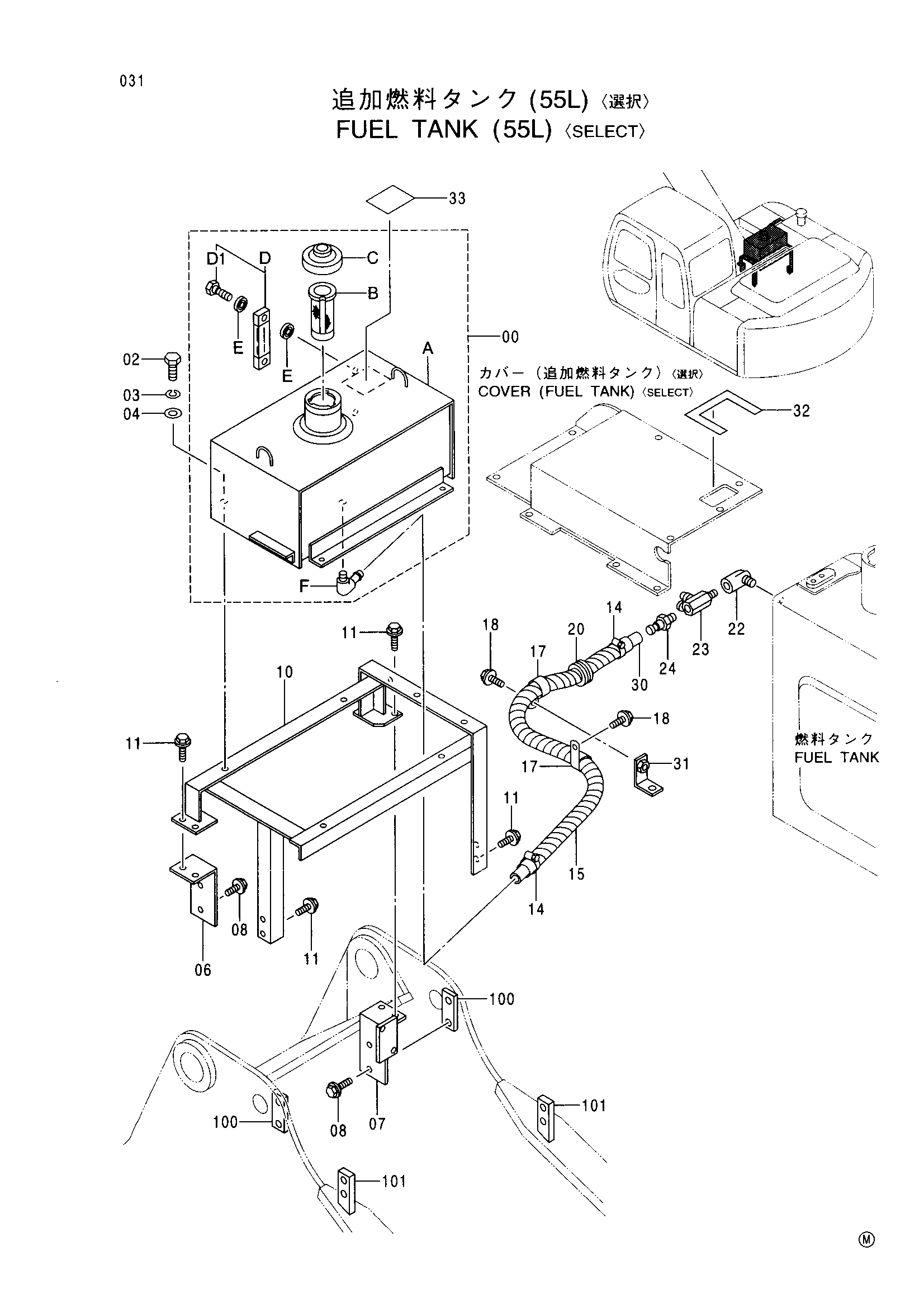

Заводская схема «Топливный бак (55L)<выбор>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9180358 | Топливный бак | 1 |
| 00A | 6018348 | Топливный бак | 1 |
| 00B | 4121496 | Фильтр | 1 |
| 00C | 4361638 | Колпачок | 1 |
| 00D | 8033923 | Указатель уровня | 1 |
| 00D1 | 4100967 | Болт | 2 |
| 00E | 449558 | Уплотнительная шайба | 4 |
| 00F | 4276865 | Угловой штуцер | 1 |
| 02 | J901635 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | J222016 | Шайба | 4 |
| 06 | 8076069 | Кронштейн | 1 |
| 07 | 8076070 | Кронштейн | 1 |
| 08 | J021235 | Болт с шайбой | 4 |
| 10 | 7036437 | Рама | 1 |
| 11 | J021235 | Болт с шайбой | 8 |
| 14 | 4504367 | Хомут шланга | 2 |
| 15 | 4327294 | Защитный кожух | 3 |
| 17 | 4190264 | Зажим | 2 |
| 18 | J011025 | Болт с шайбой | 2 |
| 20 | 4211059 | Резиновая втулка | 1 |
| 22 | 94-0632 | Угловой штуцер | 1 |
| 23 | 4194712 | Кран | 1 |
| 24 | 4004589 | Соединение | 1 |
| 30 | 4420565 | Шланг | 1 |
| 31 | 9753273 | Кронштейн | 1 |
| 32 | 4424997 | Наклейка | 1 |
| 33 | 4419244 | Информационная табличка | 1 |
| 33 | 4436086 | Информационная табличка | 1 |
| 100 | 4419068 | Седло винта | 2 |
| 101 | 4419069 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
