Машина отопитель <выбор> — HITACHI EX225USR(LC)

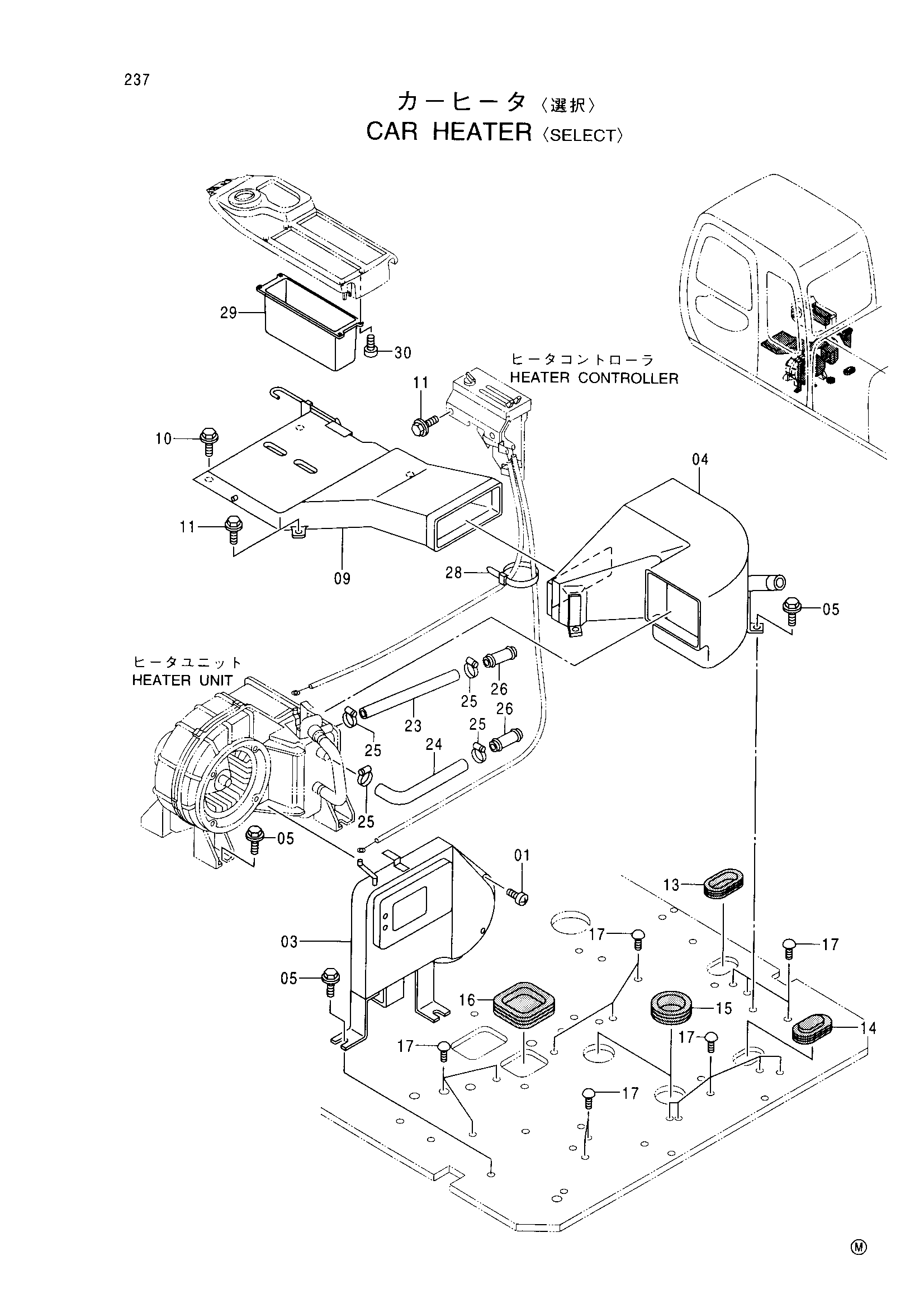

Заводская схема «Машина отопитель <выбор>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350265 | Самонарезающий винт | 3 |
| 03 | 4365968 | Короб | 1 |
| 04 | 4377275 | Воздуховод | 1 |
| 05 | J021025 | Болт с шайбой | 10 |
| 09 | 4367138 | Воздуховод | 1 |
| 10 | J050820 | Болт с шайбой | 2 |
| 11 | J020820 | Болт с шайбой | 4 |
| 13 | 4276794 | Резиновая втулка | 1 |
| 14 | 9738084 | Резиновая втулка | 1 |
| 15 | 4361148 | Резиновая втулка | 2 |
| 16 | 4361119 | Резиновая втулка | 1 |
| 17 | 4280359 | Зажим | 16 |
| 23 | 4369785 | Водяной шланг | 1 |
| 24 | 4344638 | Водяной шланг | 1 |
| 25 | 4514699 | Хомут шланга | 4 |
| 26 | 4341800 | Трубка | 2 |
| 28 | 4055312 | Ленточный зажим | 3 |
| 29 | 3072700 | Поккет (правый) | 1 |
| 30 | 4361800 | Самонарезающий винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
