Каталог запчастей HITACHI

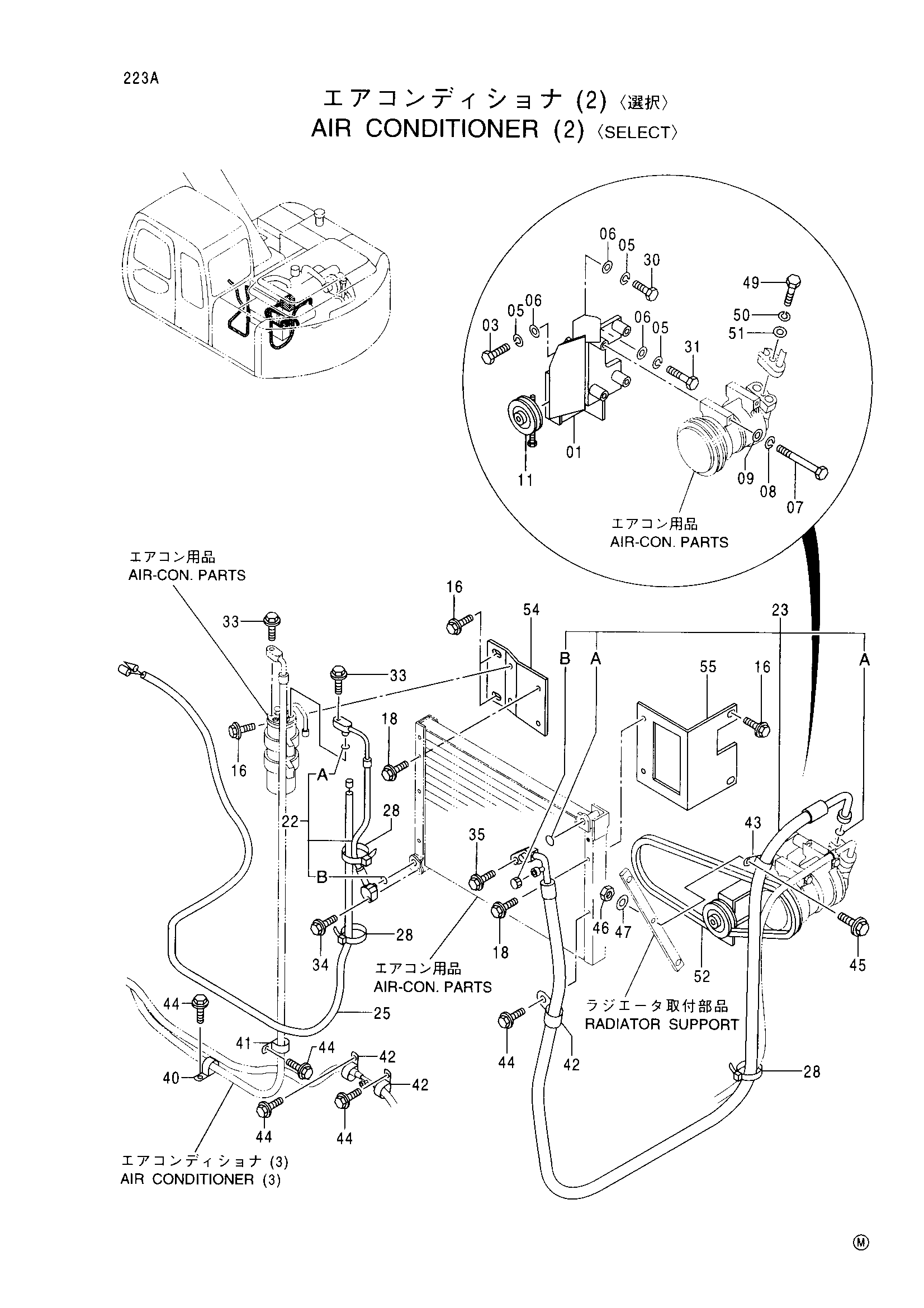

Кондиционер (2)<выбор> — HITACHI EX225USR(LC)
Заводская схема «Кондиционер (2)<выбор>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7029749 | Кронштейн | 1 |
| 01 | 7029789 | Кронштейн | 1 |
| 03 | M111030 | Болт | 2 |
| 03 | M111036 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 6 |
| 06 | A590110 | Плоская шайба | 6 |
| 07 | J900806 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 11 | 4346770 | Шкив | 1 |
| 16 | J020820 | Болт с шайбой | 6 |
| 18 | J020850 | Болт с шайбой | 4 |
| 22 | 4347676 | Шланг | 1 |
| 22 | 4413380 | Шланг | 1 |
| 22A | 4370248 | Уплотнительное кольцо | 1 |
| 22A | 4422000 | Уплотнительное кольцо | 1 |
| 22B | 4370246 | Уплотнительное кольцо | 1 |
| 22B | 4421946 | Уплотнительное кольцо | 1 |
| 23 | 4389178 | Шланг радиатора | 1 |
| 23 | 4413188 | Шланг радиатора | 1 |
| 23A | 4370246 | Уплотнительное кольцо | 2 |
| 23A | 4421946 | Уплотнительное кольцо | 2 |
| 23B | 4370247 | Колпачок | 1 |
| 25 | 4346693 | Жгут проводов | 1 |
| 28 | 4055312 | Ленточный зажим | 13 |
| 30 | M111028 | Болт | 2 |
| 31 | M111056 | Болт | 2 |
| 33 | J020630 | Болт с шайбой | 2 |
| 34 | J020830 | Болт с шайбой | 1 |
| 35 | J020825 | Болт с шайбой | 1 |
| 40 | 4190264 | Зажим | 1 |
| 41 | 4190263 | Зажим | 1 |
| 42 | 4192035 | Зажим | 3 |
| 43 | 4190265 | Зажим | 1 |
| 44 | J021025 | Болт с шайбой | 5 |
| 45 | J011030 | Болт с шайбой | 1 |
| 46 | J950010 | Гайка | 1 |
| 47 | A590110 | Плоская шайба | 1 |
| 49 | M111040 | Болт | 1 |
| 50 | A590910 | Пружинная шайба | 1 |
| 51 | A590110 | Плоская шайба | 1 |
| 52 | 4388139 | Ремень V | 1 |
| 54 | 9748707 | Кронштейн | 1 |
| 55 | 8069848 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
