Шланг защита от разрыва клапан трубопроводы (стрела): 2 <выбор> — HITACHI EX225USR(LC)

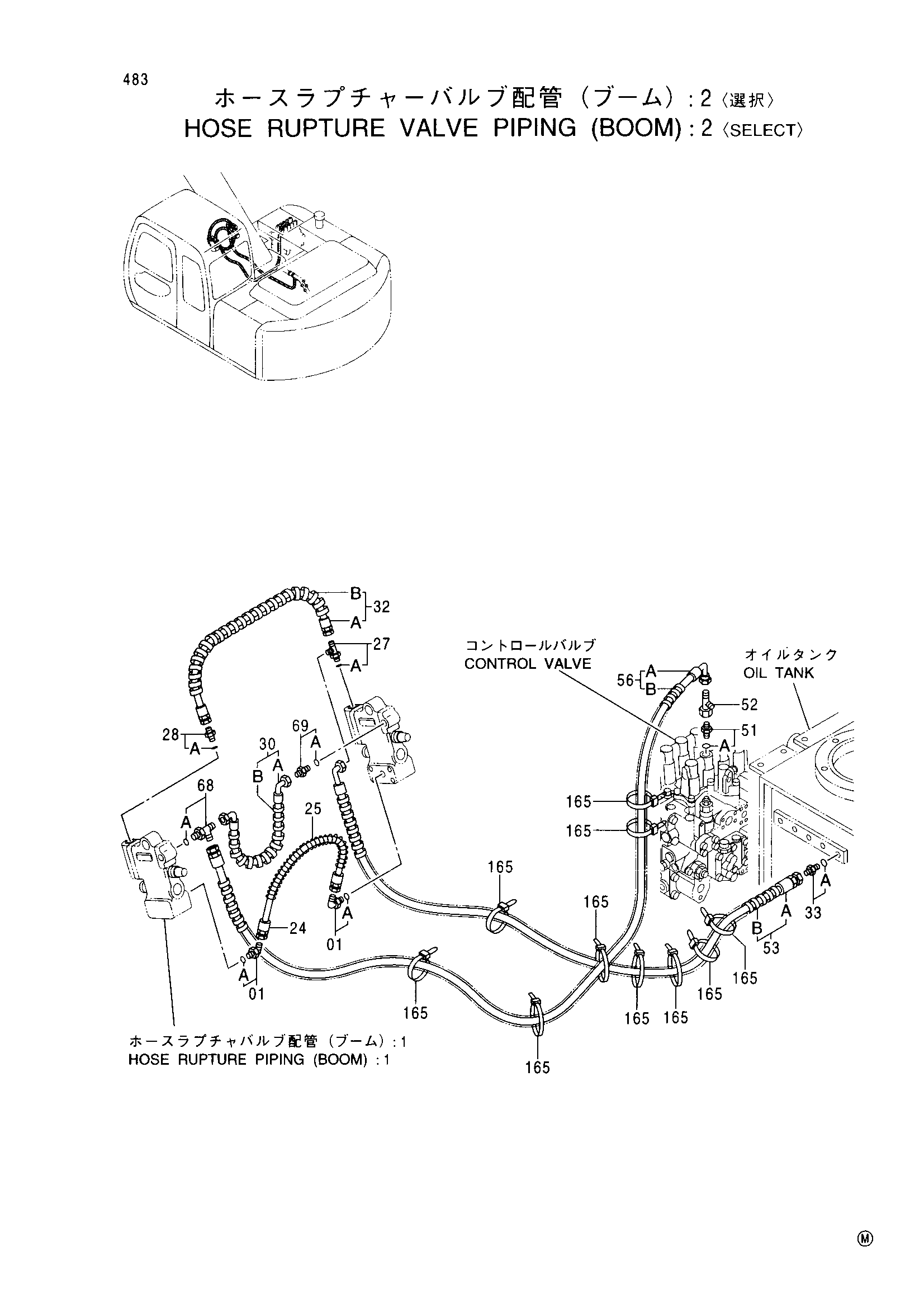

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 2 <выбор>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4252875 | Шланг | 1 |
| 25 | 4298760 | Защита шланга | 1 |
| 27 | 4205363 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4200466 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 9151852 | Шланг в сборе | 1 |
| 30A | 4290666 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 32 | 9151848 | Шланг в сборе | 1 |
| 32A | 4304403 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 4261938 | Фильтр | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4202422 | Адаптер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4246672 | Соединительный штуцер | 1 |
| 53 | 9151878 | Шланг в сборе | 1 |
| 53A | 4370530 | Шланг | 1 |
| 53B | 4327293 | Защитный кожух | 3 |
| 56 | 9151868 | Шланг в сборе | 1 |
| 56A | 4369442 | Шланг | 1 |
| 56B | 4327293 | Защитный кожух | 6 |
| 68 | 4205363 | Тройник | 1 |
| 68 | 4367031 | Фильтр | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4200466 | Адаптер | 1 |
| 69 | 4261938 | Фильтр | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 165 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
