Гидроцилиндр отвала (правый) — HITACHI EX225USR(LC)

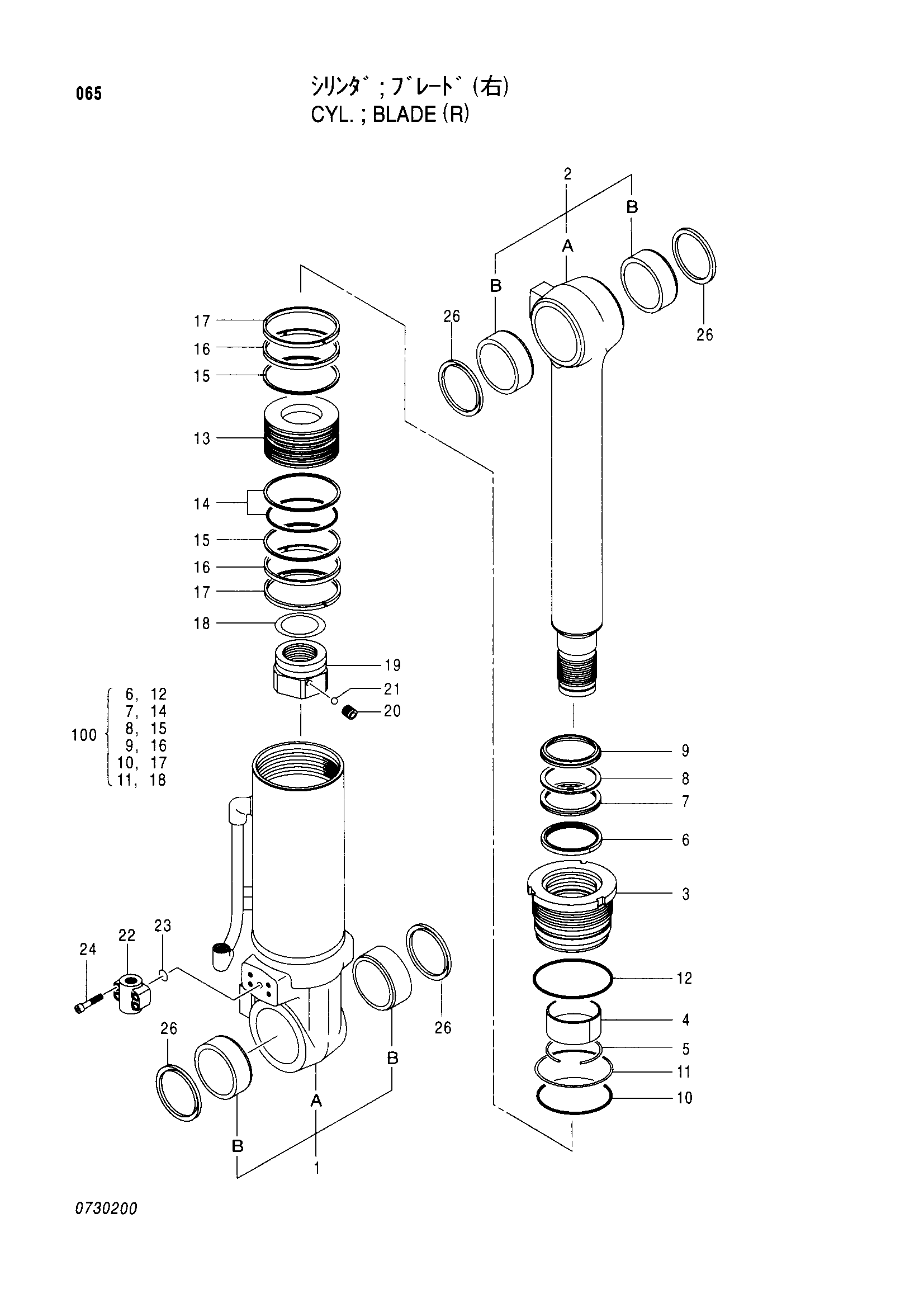

Заводская схема «Гидроцилиндр отвала (правый)» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4400052 | Гидроцилиндр отвала (правый) | 1 | |
| 1 | 0730201 | Труба гидроцилиндра | 1 |
| 1B | 4352398 | Втулка пальца | 2 |
| 2 | 0730202 | Шток поршня | 1 |
| 2B | 4352398 | Втулка пальца | 2 |
| 3 | 0730203 | Головка гидроцилиндра | 1 |
| 4 | 0730204 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0309305 | Кольцо | 1 |
| 7 | 0208605 | U-образная манжета | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0409020 | Грязесъёмное кольцо | 1 |
| 10 | 0128609 | Уплотнительное кольцо | 1 |
| 11 | 0261310 | Опорное кольцо | 1 |
| 12 | 4511123 | Уплотнительное кольцо | 1 |
| 13 | 0409708 | Поршень | 1 |
| 14 | 0258205 | Уплотнительное кольцо | 1 |
| 15 | 0409709 | Опорное кольцо | 2 |
| 16 | 0667206 | Направляющее кольцо | 2 |
| 17 | 0261308 | Направляющее кольцо | 2 |
| 18 | 0309013 | Регулировочная шайба | 1 |
| 19 | 0667207 | Гайка | 1 |
| 20 | 0309011 | Установочный винт | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 22 | 0686708 | Соединение | 1 |
| 23 | 4509181 | Уплотнительное кольцо | 1 |
| 24 | 0310310 | Болт с внутренним шестигранником | 4 |
| 26 | 0409710 | Грязесъёмное кольцо | 4 |
| 100 | 4417399 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
