Основной трубопроводы (2) — HITACHI EX225USR(LC)

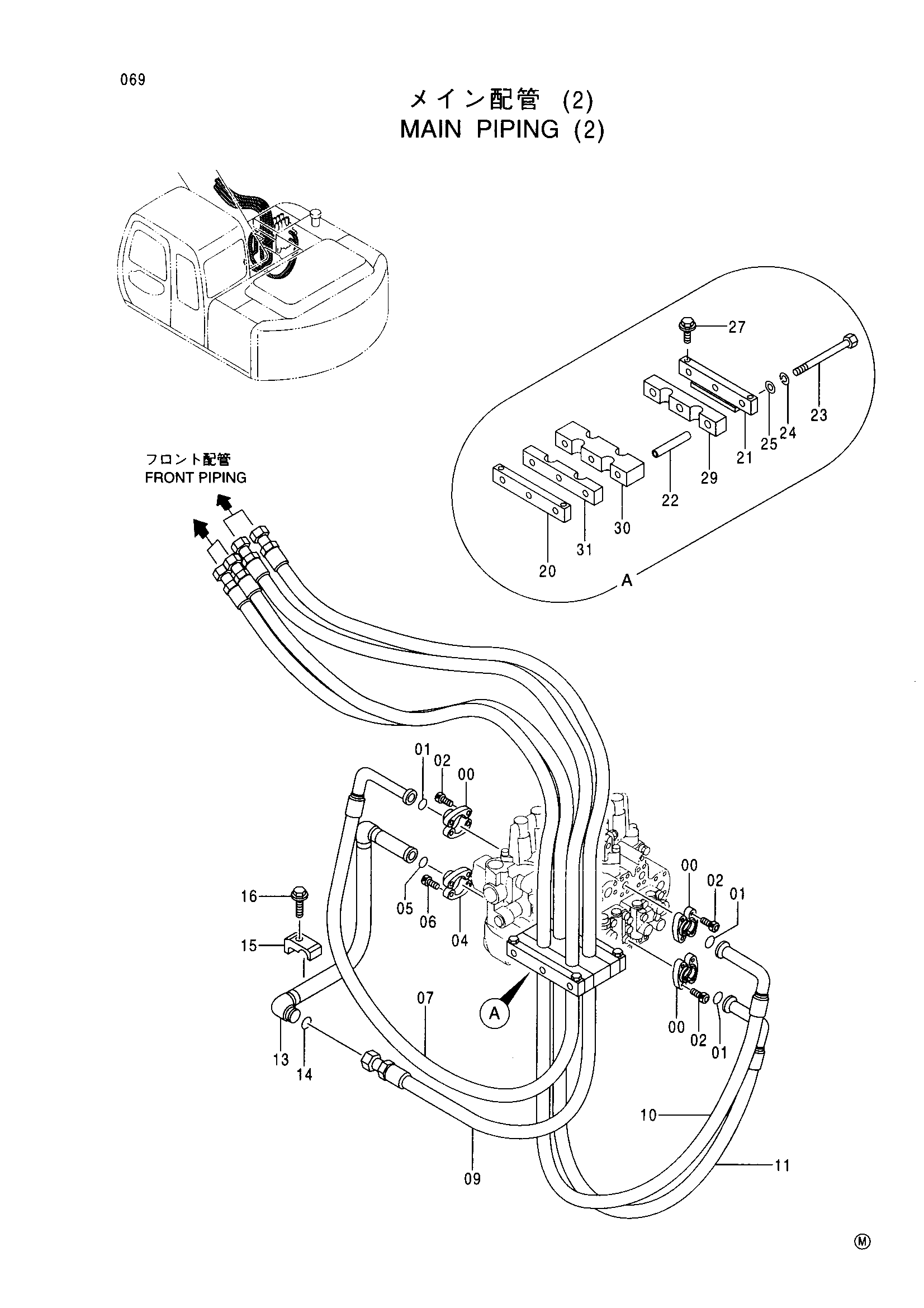

Заводская схема «Основной трубопроводы (2)» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 6 |
| 01 | 971489 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | 966993 | Уплотнительное кольцо | 1 |
| 06 | J781030 | Болт с внутренним шестигранником | 4 |
| 07 | 4391628 | Шланг | 1 |
| 09 | 4388997 | Шланг | 1 |
| 10 | 4389000 | Шланг | 1 |
| 11 | 4388999 | Шланг | 1 |
| 13 | 8069520 | Трубка | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 1 |
| 15 | 4190127 | Хомут трубки | 1 |
| 16 | J011270 | Болт с шайбой | 1 |
| 20 | 9748564 | Седло винта | 1 |
| 21 | 9748563 | Седло винта | 1 |
| 22 | 4388189 | Проставка | 3 |
| 23 | J901008 | Болт | 3 |
| 24 | A590910 | Пружинная шайба | 3 |
| 25 | A590110 | Плоская шайба | 3 |
| 27 | J021025 | Болт с шайбой | 4 |
| 29 | 4391752 | Хомут шланга | 1 |
| 30 | 4391753 | Хомут шланга | 1 |
| 31 | 4391754 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
