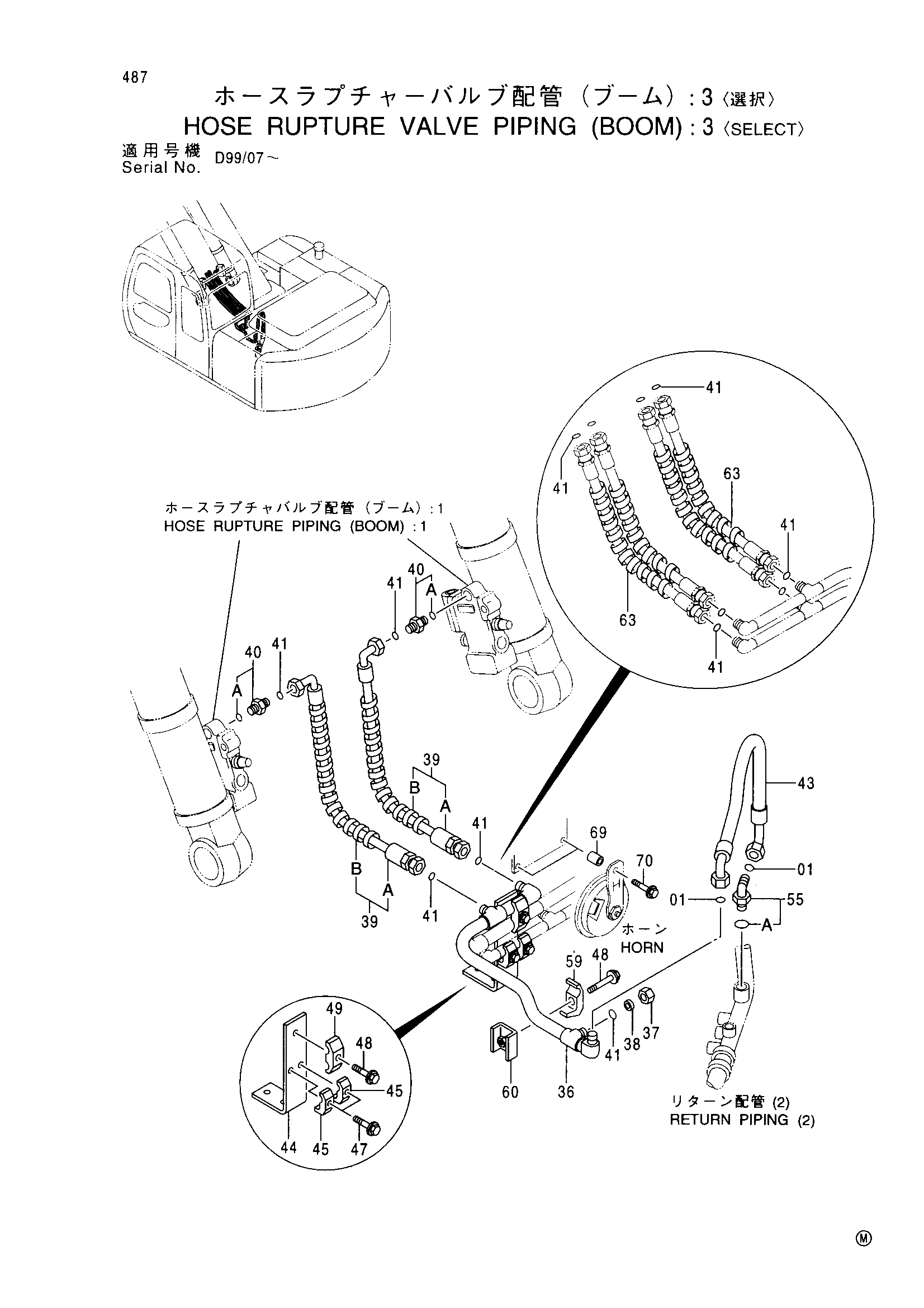

Шланг защита от разрыва клапан трубопроводы (стрела): 3 <выбор> — HITACHI EX225USR(LC)
Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3 <выбор>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187328 | Уплотнительное кольцо | 2 |
| 36 | 8076401 | Трубка | 1 |
| 37 | 4188136 | Гайка | 1 |
| 38 | 4189094 | Колпачок | 1 |
| 39 | 9151877 | Шланг в сборе | 2 |
| 39A | 4331049 | Шланг | 1 |
| 39B | 4327294 | Защитный кожух | 2 |
| 40 | 4189537 | Адаптер | 2 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | 4187308 | Уплотнительное кольцо | 13 |
| 43 | 4366128 | Шланг | 1 |
| 44 | 8071937 | Опора | 1 |
| 45 | 4190126 | Хомут трубки | 2 |
| 47 | J011265 | Болт с шайбой | 2 |
| 48 | J011270 | Болт с шайбой | 2 |
| 49 | 4189860 | Хомут трубки | 1 |
| 55 | 4205391 | Угловой штуцер | 1 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4190127 | Хомут трубки | 1 |
| 60 | 9738322 | Седло винта | 1 |
| 63 | 4327294 | Защитный кожух | 8 |
| 69 | 4204400 | Проставка | 2 |
| 70 | J020855 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
