Удерживающий клапан (стрела) <120> — HITACHI EX225USR(LC)

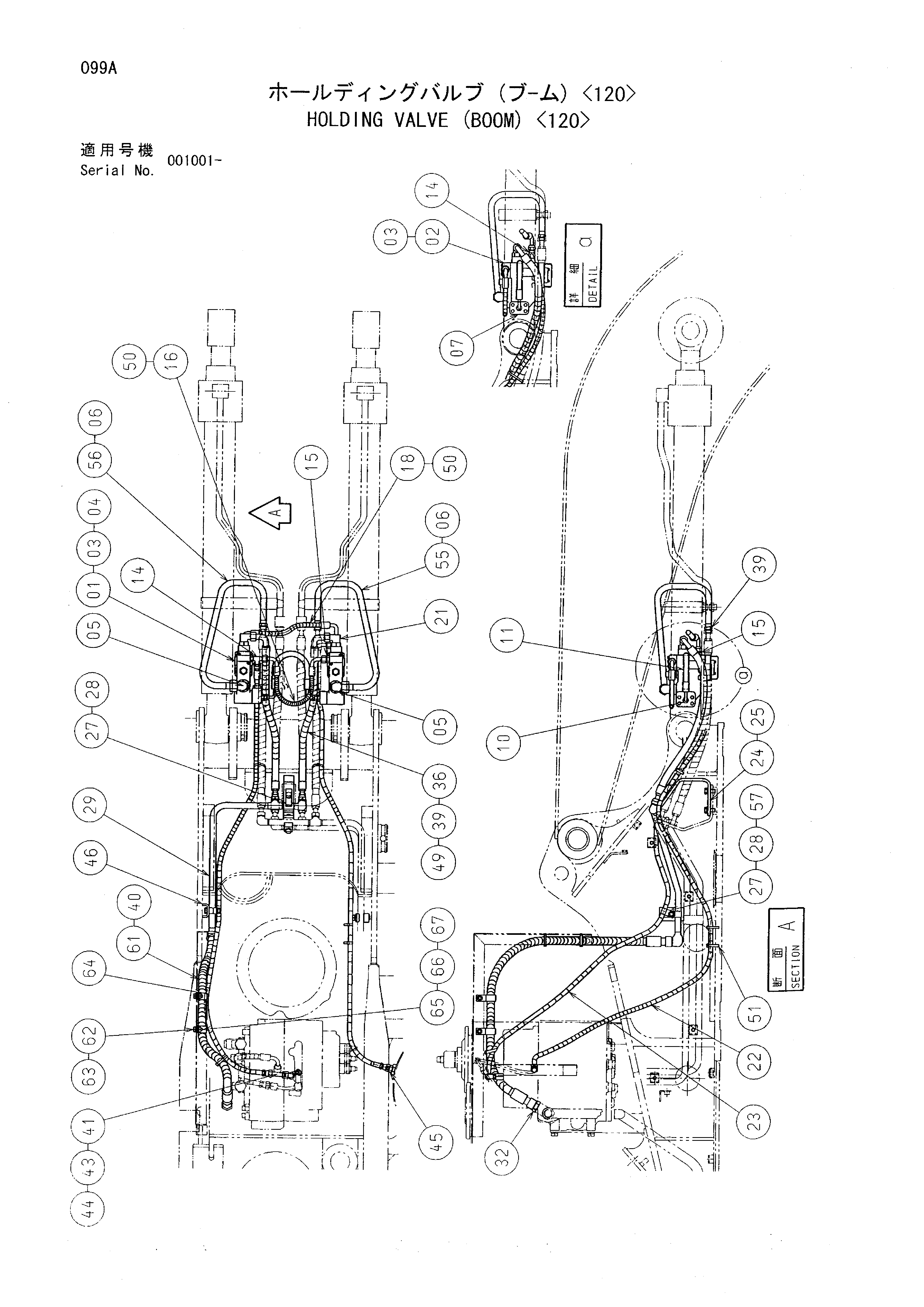

Заводская схема «Удерживающий клапан (стрела) <120>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4345286 | Удерживающий клапан | 2 |
| 02 | 4293167 | Франге | 1 |
| 03 | A811030 | Уплотнительное кольцо | 4 |
| 04 | M341095 | Болт с внутренним шестигранником | 8 |
| 05 | 4322739 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 07 | 3086614 | Фланец | 1 |
| 10 | 4200465 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4326966 | Шланг | 1 |
| 14 | 4205363 | Тройник | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200466 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4295511 | Шланг | 1 |
| 18 | 4327439 | Шланг | 1 |
| 21 | 4217341 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9151878 | Шланг в сборе | 1 |
| 22A | 4327293 | Защитный кожух | 3 |
| 23 | 9151879 | Шланг в сборе | 1 |
| 23A | 4327293 | Защитный кожух | 3 |
| 24 | 9739018 | Опора | 1 |
| 25 | J271235 | Болт с шайбой | 2 |
| 27 | 4190125 | Хомут трубки | 2 |
| 28 | J271250 | Болт с шайбой | 2 |
| 29 | 8059789 | Трубка | 1 |
| 32 | 4189619 | Адаптер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4326485 | Шланг | 2 |
| 39 | 4138938 | Уплотнительное кольцо | 6 |
| 40 | 4187308 | Уплотнительное кольцо | 2 |
| 41 | 4246672 | Соединительный штуцер | 1 |
| 43 | 4202564 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4156434 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4261938 | Фильтр | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 9735916 | Седло винта | 1 |
| 49 | 4044420 | Защитный кожух | 2 |
| 50 | 4133527 | Защитный кожух | 2 |
| 51 | 4121859 | Ленточный зажим | 7 |
| 55 | 8062343 | Трубка | 1 |
| 56 | 8062344 | Трубка | 1 |
| 57 | 4190273 | Зажим | 1 |
| 61 | 9192146 | Шланг в сборе | 1 |
| 62 | J901025 | Болт | 2 |
| 62A | 4327294 | Защитный кожух | 3 |
| 63 | A590110 | Плоская шайба | 2 |
| 64 | 4190264 | Зажим | 2 |
| 65 | J950010 | Гайка | 2 |
| 66 | A590910 | Пружинная шайба | 2 |
| 67 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
