Хигх-прессуре трубопроводы (поток производительность селектор)<выбор> — HITACHI EX225USR(LC)

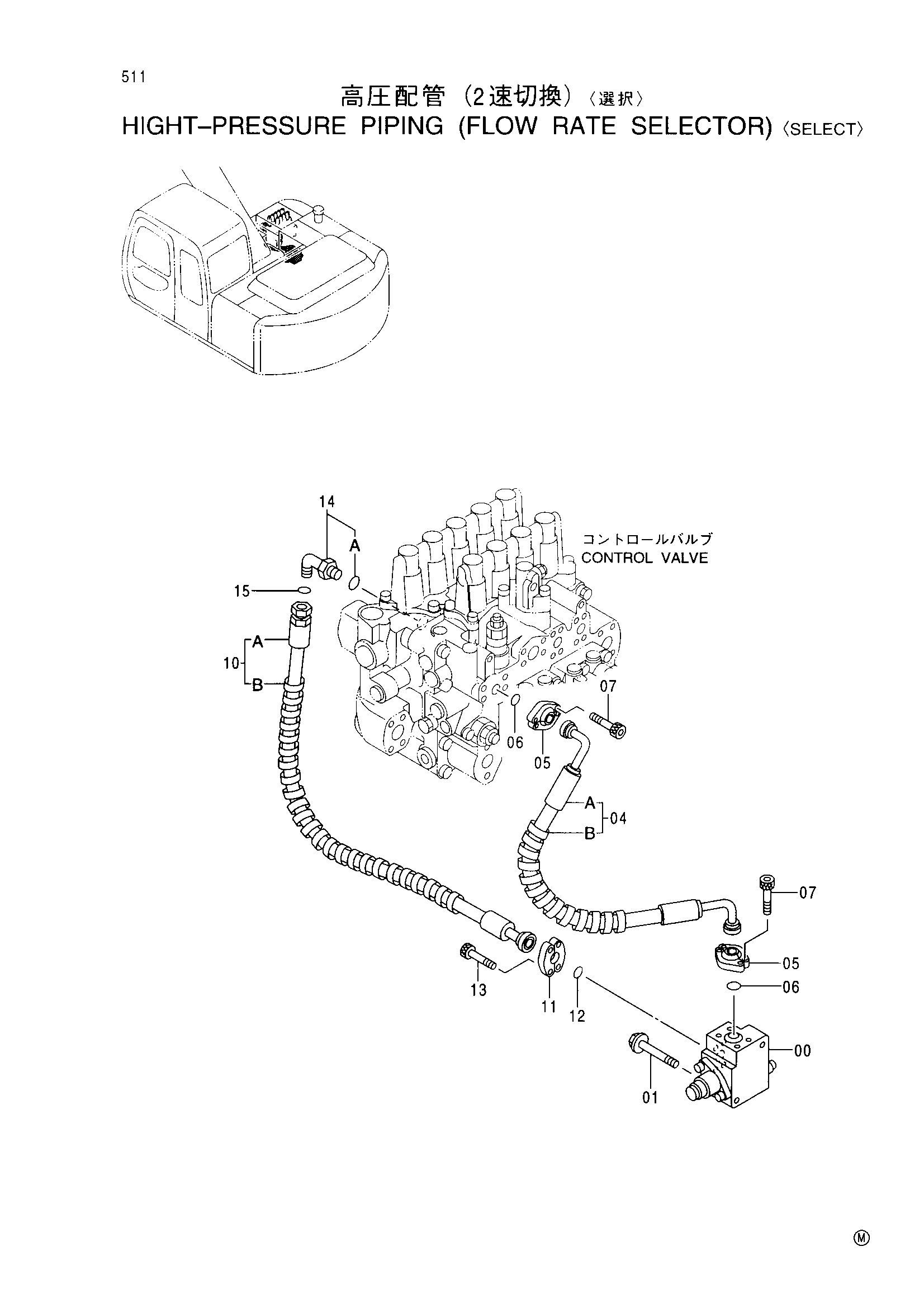

Заводская схема «Хигх-прессуре трубопроводы (поток производительность селектор)<выбор>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330231 | Гидрораспределитель | 1 |
| 01 | J781255 | Болт с внутренним шестигранником | 2 |
| 04 | 9167772 | Шланг в сборе | 1 |
| 04A | 4397006 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 2 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 07 | J781030 | Болт с внутренним шестигранником | 8 |
| 10 | 9167773 | Шланг в сборе | 1 |
| 10A | 4327294 | Защитный кожух | 2 |
| 10B | 4398694 | Шланг | 1 |
| 11 | 986910 | Разъёмный фланец | 2 |
| 12 | 971489 | Уплотнительное кольцо | 1 |
| 13 | J781030 | Болт с внутренним шестигранником | 4 |
| 14 | 4267201 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
