Напорный трубопроводы — HITACHI EX225USR(LC)

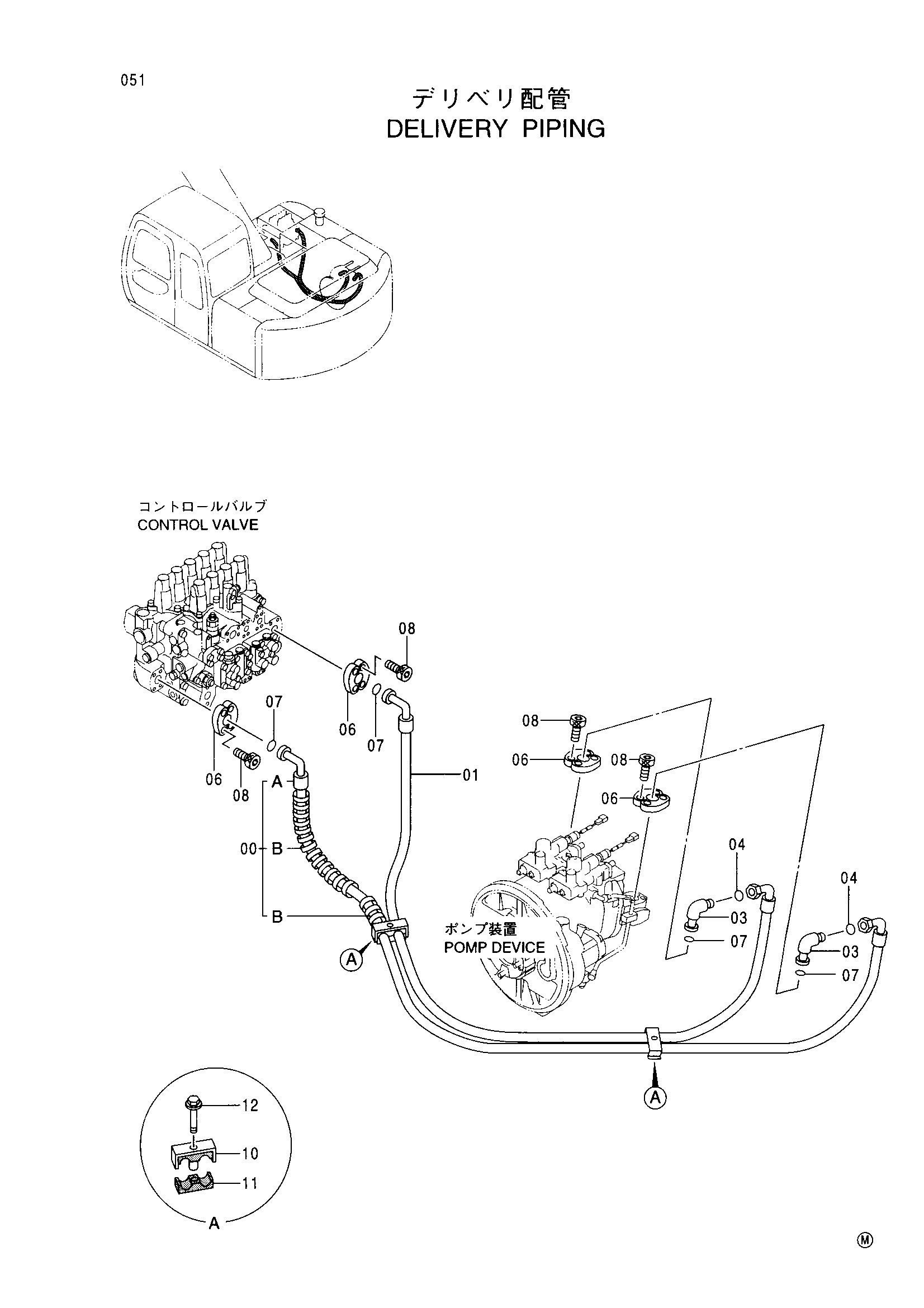

Заводская схема «Напорный трубопроводы» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9163014 | Шланг в сборе | 1 |
| 00A | 4388993 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 2 |
| 01 | 4388994 | Шланг | 1 |
| 03 | 9748520 | Угловой штуцер | 2 |
| 04 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 4085560 | Разъёмный фланец | 8 |
| 07 | 966993 | Уплотнительное кольцо | 4 |
| 08 | J781240 | Болт с внутренним шестигранником | 16 |
| 10 | 8061722 | Хомут | 2 |
| 11 | 3072291 | Резиновая прокладка | 2 |
| 12 | J011290 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
