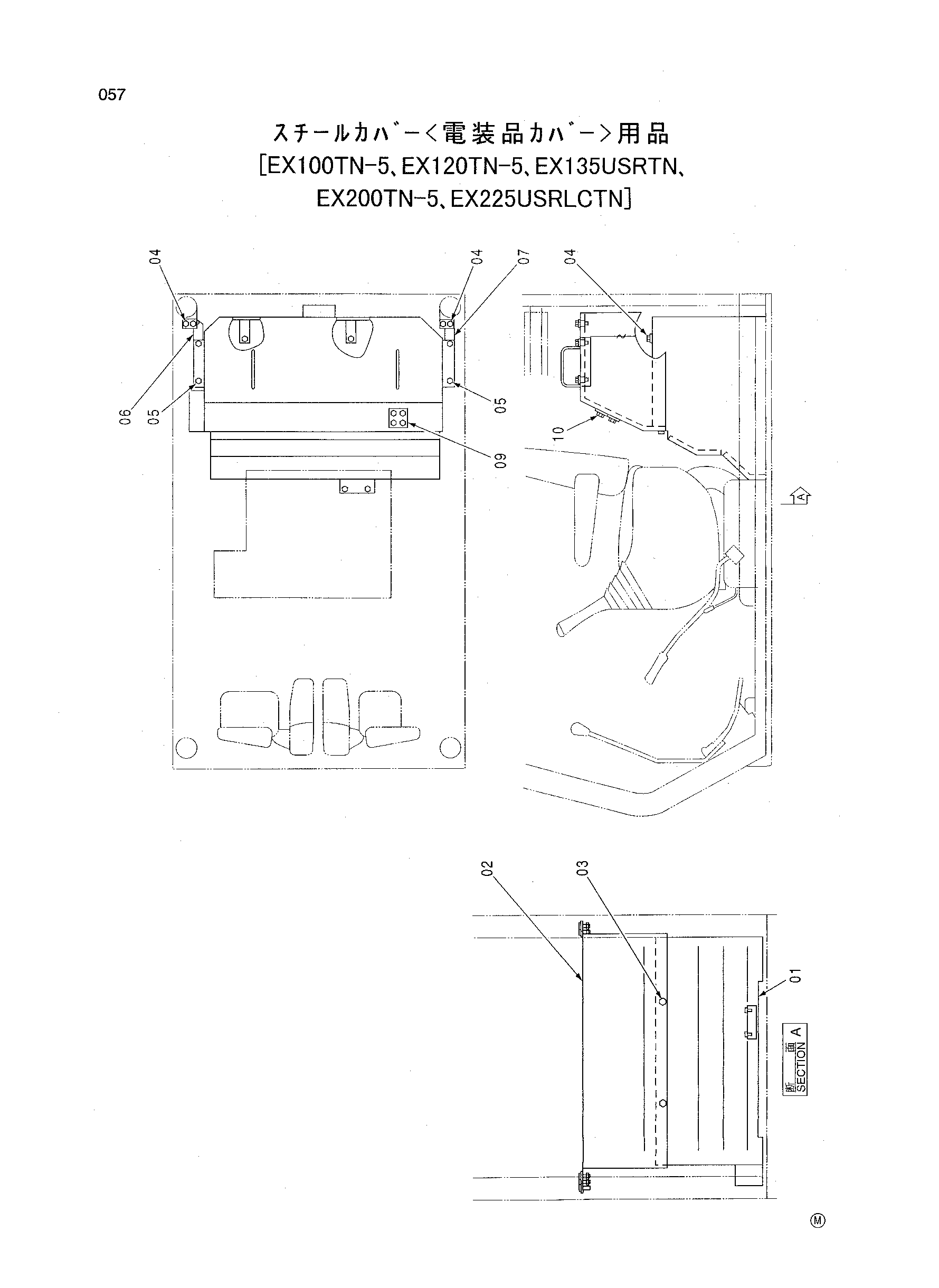

Схема 057 — HITACHI EX225USR(LC)

Заводская схема «Схема 057» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7032491	Крышка	1
02	7030595	Крышка	1
03	J011030	Болт с шайбой	2
04	J020825	Болт с шайбой	6
05	J021030	Болт с шайбой	4
06	9747531	Пластина	1
07	9747532	Пластина	1
09	8070236	Крышка	1
10	J020620	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
