Дренажный трубопроводы <без отвал> — HITACHI EX225USR(LC)

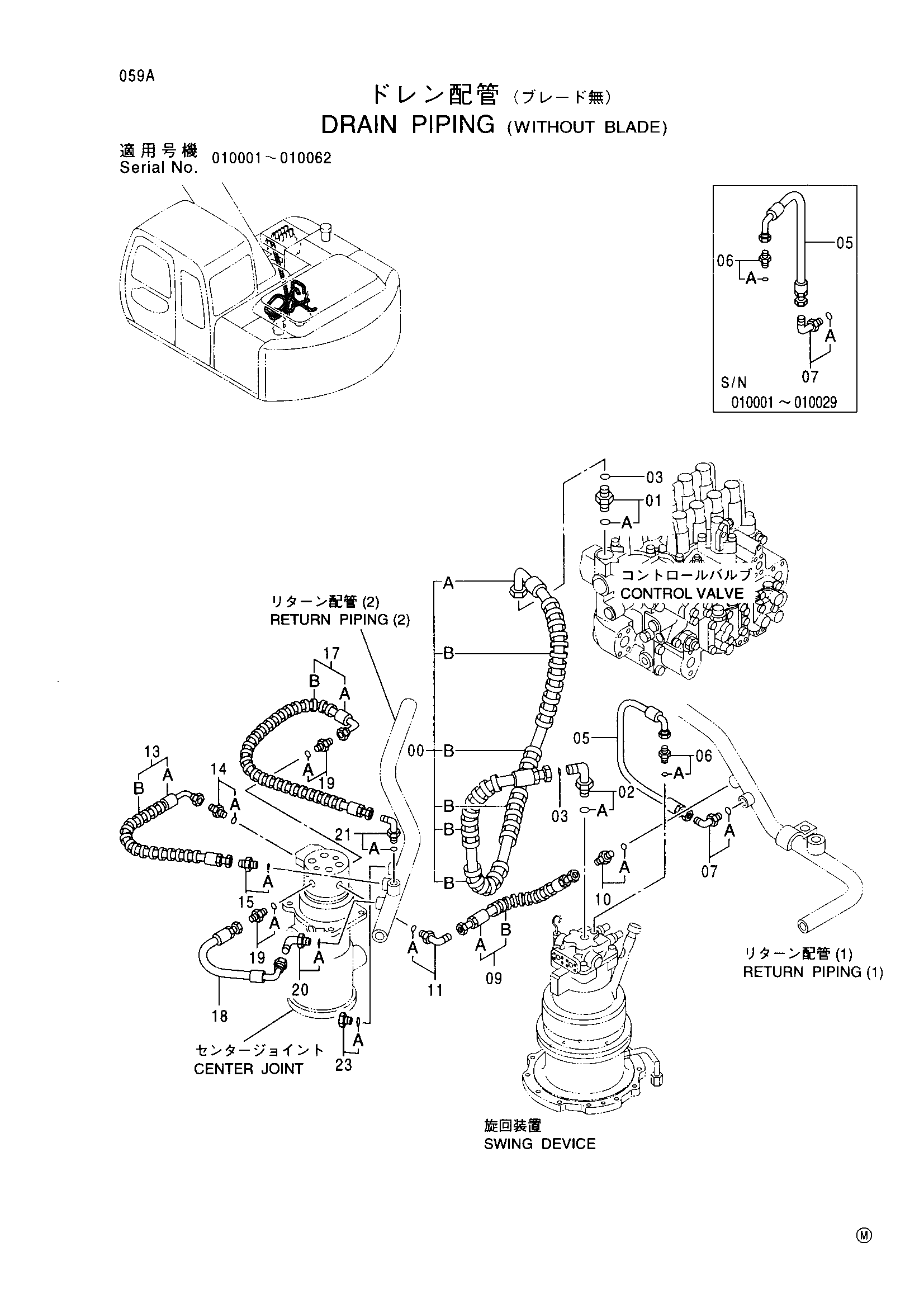

Заводская схема «Дренажный трубопроводы <без отвал>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9164385 | Шланг в сборе | 1 |
| 00A | 4389007 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 5 |
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4157562 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4389008 | Шланг | 1 |
| 05 | 4392850 | Шланг | 1 |
| 06 | 4200466 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07 | 4190244 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9164386 | Шланг в сборе | 1 |
| 09A | 4389009 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 4221290 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4219345 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9164384 | Шланг в сборе | 1 |
| 13A | 4282193 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 4200467 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 9164421 | Шланг в сборе | 1 |
| 17A | 4332940 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 4334910 | Шланг | 1 |
| 19 | 4200469 | Адаптер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4200471 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4174541 | Пробка | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
