Пилотный трубопроводы (поток производительность селектор): 1 <выбор> — HITACHI EX225USR(LC)

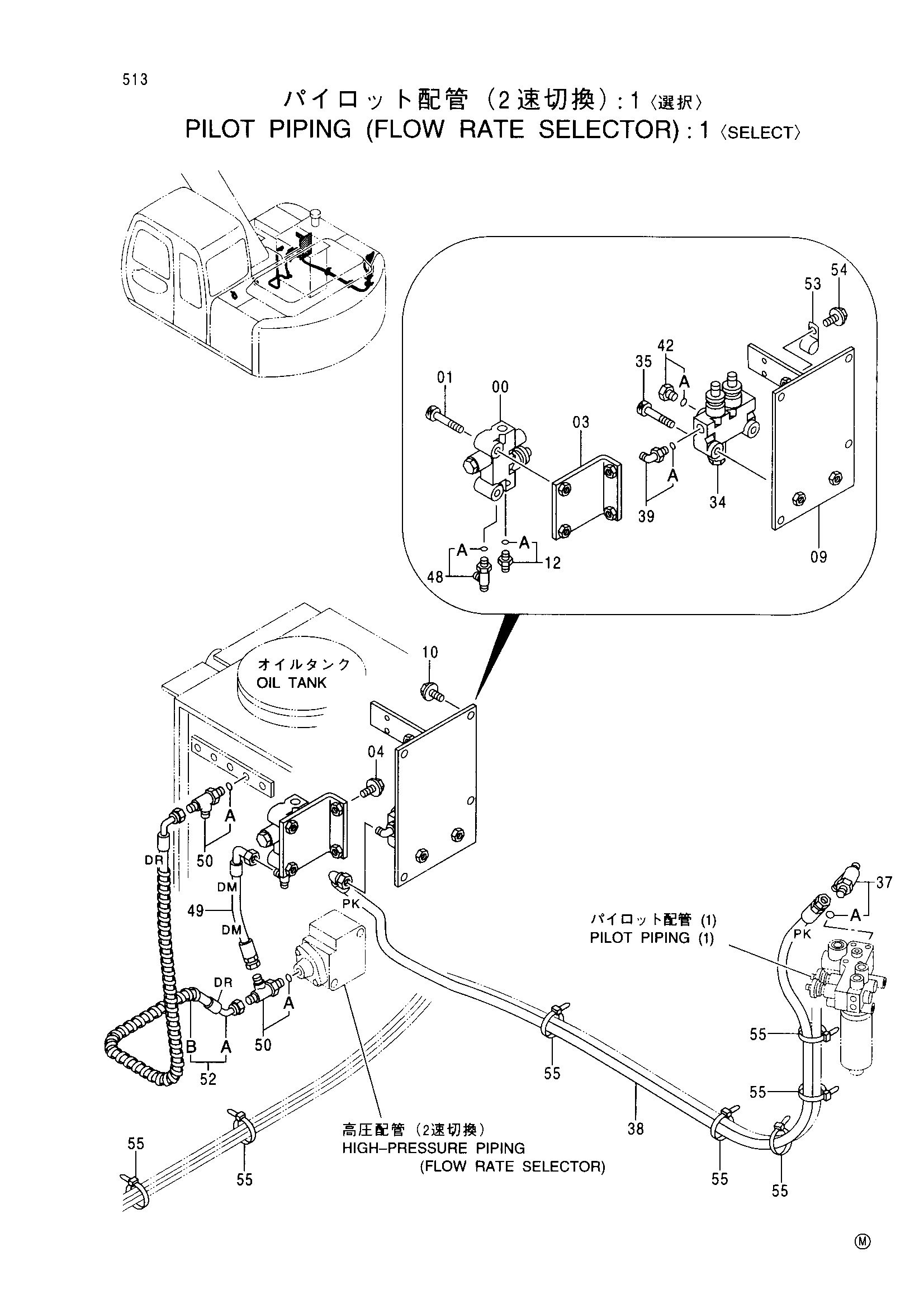

Заводская схема «Пилотный трубопроводы (поток производительность селектор): 1 <выбор>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4351669 | Электромагнитный клапан | 1 |
| 01 | J781060 | Болт с внутренним шестигранником | 2 |
| 03 | 9749456 | Кронштейн | 1 |
| 04 | J021030 | Болт с шайбой | 2 |
| 09 | 8071171 | Кронштейн | 1 |
| 10 | J021030 | Болт с шайбой | 4 |
| 12 | 4200467 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4351659 | Электромагнитный клапан | 1 |
| 35 | J781060 | Болт с внутренним шестигранником | 2 |
| 37 | 4222016 | Тройник | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4396904 | Шланг (PK) | 1 |
| 39 | 4156434 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4093624 | Пробка | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4207300 | Тройник | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4396907 | Шланг (DM) | 1 |
| 50 | 4205363 | Тройник | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 9169093 | Шланг в сборе | 1 |
| 52A | 4399311 | Шланг (DR) | 1 |
| 52B | 4327293 | Защитный кожух | 4 |
| 53 | 4192018 | Зажим | 1 |
| 54 | J011020 | Болт с шайбой | 1 |
| 55 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
