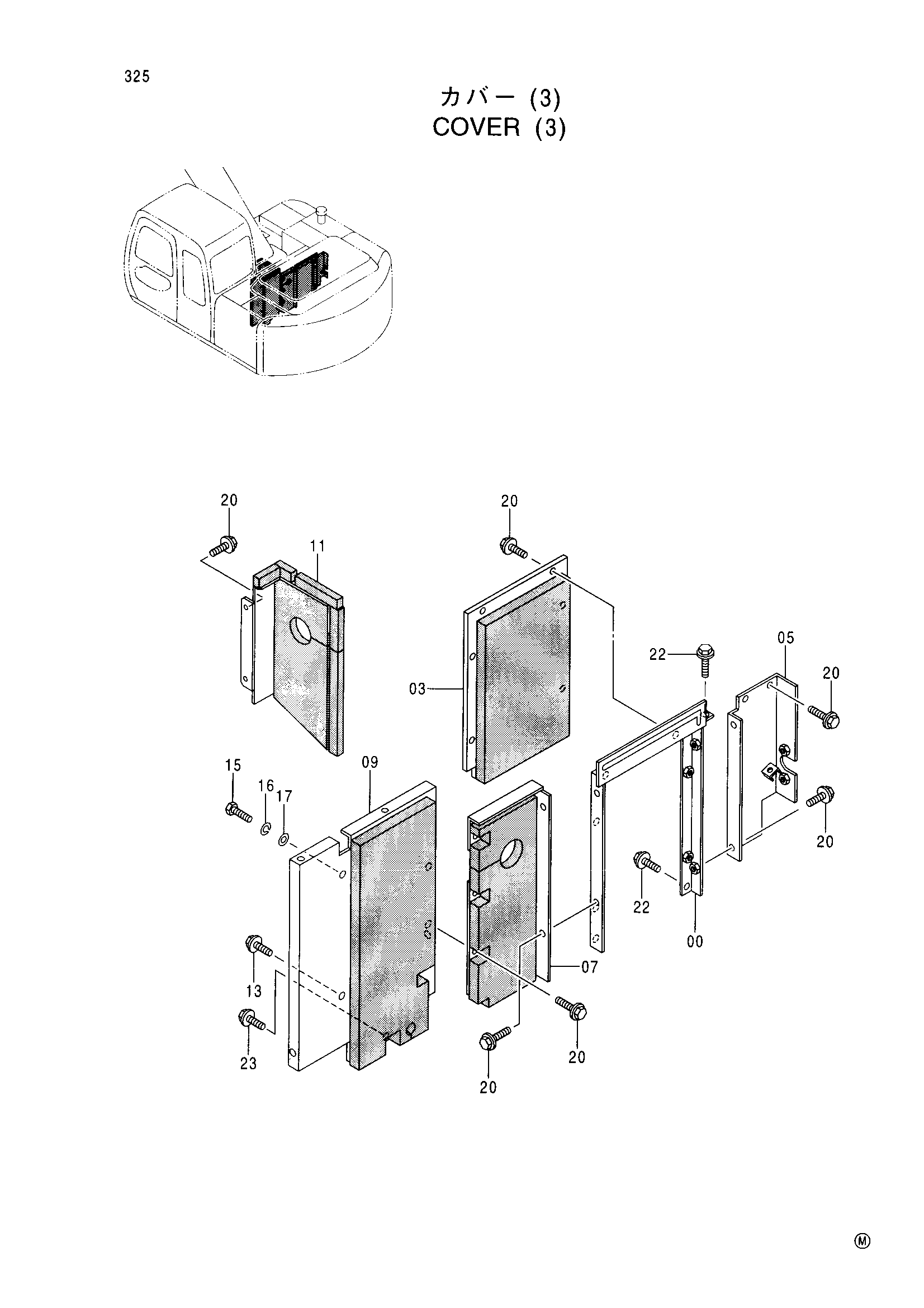

Крышка (3) — HITACHI EX225USR(LC)
Заводская схема «Крышка (3)» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033302 | Опора | 1 |
| 03 | 8069252 | Крышка | 1 |
| 05 | 8069372 | Крышка | 1 |
| 07 | 8069378 | Крышка | 1 |
| 09 | 8069373 | Крышка | 1 |
| 11 | 8070403 | Крышка | 1 |
| 13 | J020820 | Болт с шайбой | 1 |
| 15 | J901630 | Болт | 1 |
| 16 | A590916 | Пружинная шайба | 1 |
| 17 | A590116 | Плоская шайба | 1 |
| 20 | J031030 | Болт с шайбой | 18 |
| 22 | J021030 | Болт с шайбой | 2 |
| 23 | J021030 | Болт с шайбой | 2 |
| 23 | J031030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
