Основной трубопроводы (отвал) — HITACHI EX225USR(LC)

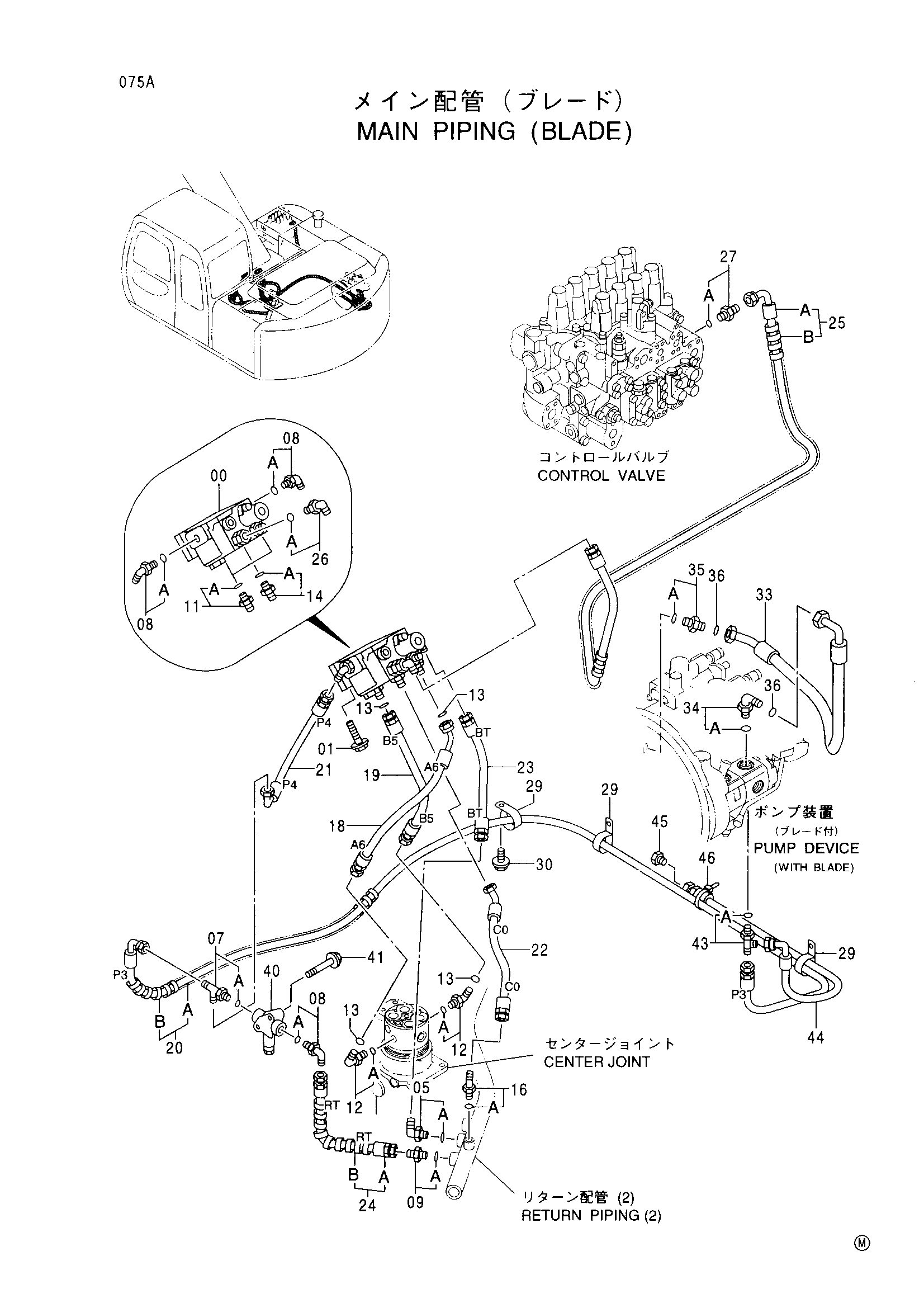

Заводская схема «Основной трубопроводы (отвал)» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361117 | Гидрораспределитель | 1 |
| 01 | J011290 | Болт с шайбой | 3 |
| 05 | 4154672 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4217343 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4154672 | Угловой штуцер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4210361 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4189602 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4200580 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 14 | 4200469 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4154671 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4389013 | Шланг (A6) | 1 |
| 19 | 4389014 | Шланг (B5) | 1 |
| 20 | 9161320 | Шланг в сборе | 1 |
| 20A | 4397334 | Шланг (P3) | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 21 | 4389016 | Шланг (P4) | 1 |
| 22 | 4389017 | Шланг (CO) | 1 |
| 23 | 4389018 | Шланг (BT) | 1 |
| 24 | 9135944 | Шланг в сборе | 1 |
| 24A | 4397335 | Шланг (RT) | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 25 | 9161753 | Шланг в сборе | 1 |
| 25A | 4389019 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 4 |
| 26 | 4154671 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4376657 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4190265 | Зажим | 3 |
| 30 | J011020 | Болт с шайбой | 1 |
| 33 | 4389012 | Шланг | 1 |
| 34 | 4157562 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4189619 | Адаптер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4187308 | Уплотнительное кольцо | 2 |
| 40 | 4342051 | Предохранительный клапан | 1 |
| 41 | J010855 | Болт с шайбой | 2 |
| 43 | 4217343 | Тройник | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4340887 | Шланг | 1 |
| 45 | 4222266 | Адаптер | 1 |
| 46 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
