Трубопроводы для NPK / OKD гидромолот и красхер<выбор> — HITACHI EX225USR(LC)

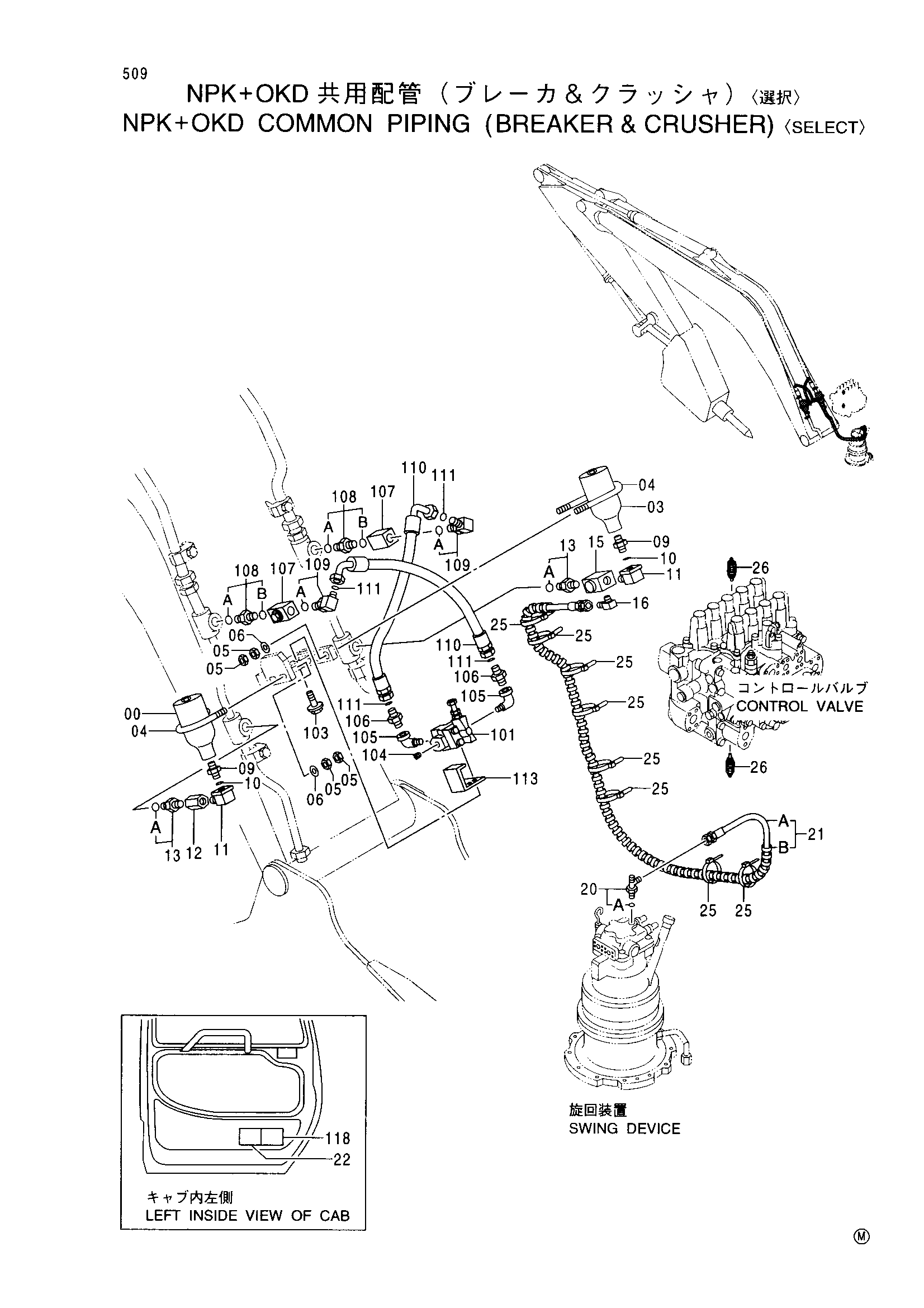

Заводская схема «Трубопроводы для NPK / OKD гидромолот и красхер<выбор>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4377378 | Гидроаккумулятор | 1 |
| 03 | 4379727 | Гидроаккумулятор | 1 |
| 04 | 4208961 | U-образный болт | 2 |
| 05 | J950012 | Гайка | 8 |
| 06 | A590112 | Плоская шайба | 4 |
| 09 | 4331875 | Адаптер | 2 |
| 10 | 4509181 | Уплотнительное кольцо | 2 |
| 11 | 94-0633 | Угловой штуцер | 2 |
| 12 | 94-0678 | Разъём S | 1 |
| 13 | 4208243 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4206361 | Запорный клапан | 1 |
| 16 | 4154656 | Угловой штуцер | 1 |
| 20 | 4246385 | Тройник | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9168208 | Шланг в сборе | 1 |
| 21A | 4397740 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 4 |
| 22 | 4301976 | Информационная табличка | 1 |
| 22 | 4301978 | Информационная табличка | 1 |
| 25 | 4055312 | Ленточный зажим | 8 |
| 26 | 4309832 | Предохранительный клапан | 2 |
| 101 | 4209158 | Предохранительный клапан | 1 |
| 103 | J010825 | Болт с шайбой | 3 |
| 104 | 94-2014 | Пробка | 1 |
| 105 | 94-0633 | Угловой штуцер | 2 |
| 106 | 4208967 | Адаптер | 2 |
| 107 | 4287720 | Запорный клапан | 2 |
| 108 | 4291797 | Адаптер | 2 |
| 108A | 4506424 | Уплотнительное кольцо | 1 |
| 108B | 4506429 | Уплотнительное кольцо | 1 |
| 109 | 4202113 | Угловой штуцер | 2 |
| 109A | 4506429 | Уплотнительное кольцо | 1 |
| 110 | 4208454 | Шланг | 2 |
| 111 | 4187308 | Уплотнительное кольцо | 4 |
| 113 | 4399797 | Кронштейн | 1 |
| 118 | 4301977 | Информационная табличка | 1 |
| 118 | 4301979 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
