Пилотный трубопроводы (10-1) — HITACHI EX225USR(LC)

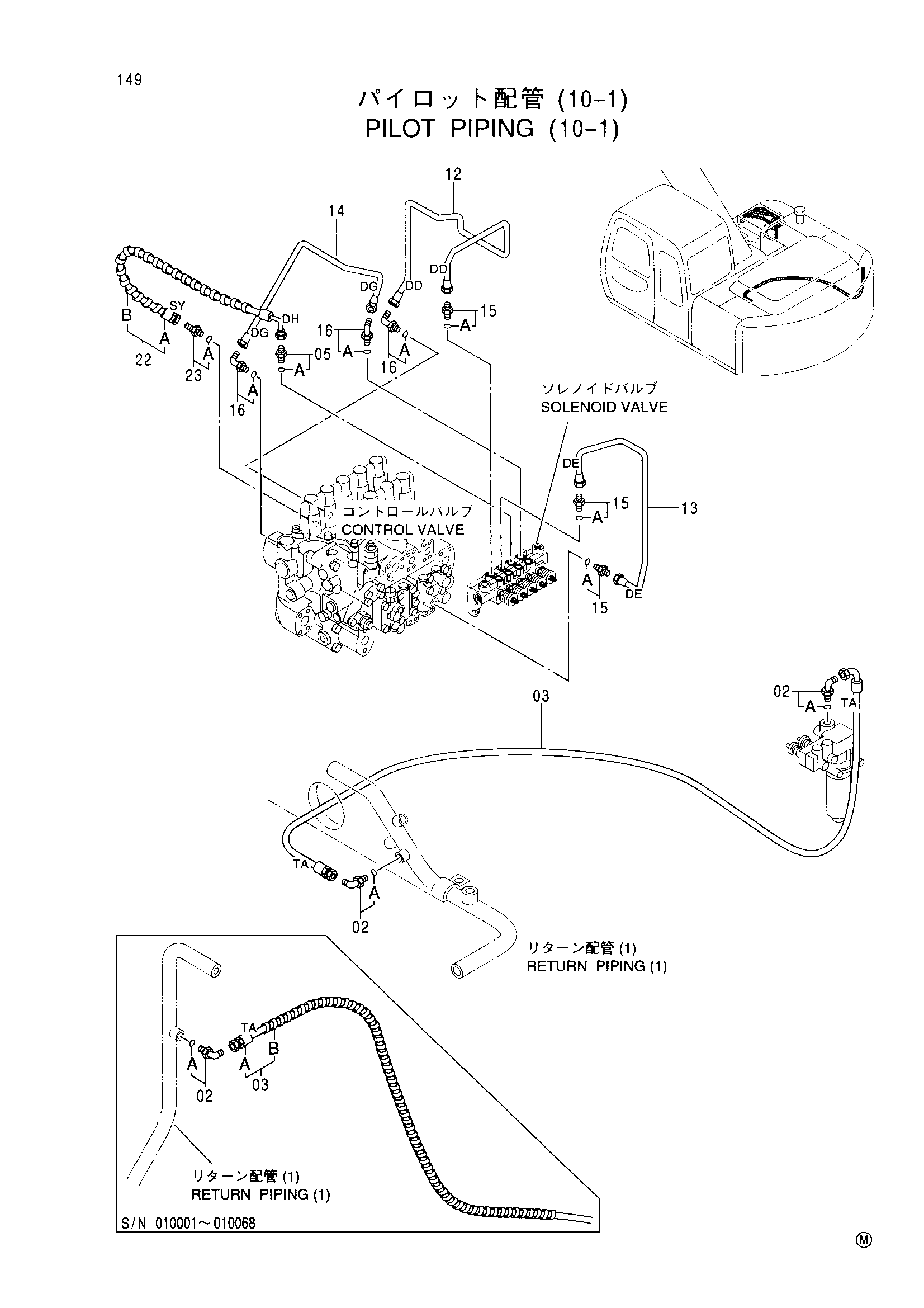

Заводская схема «Пилотный трубопроводы (10-1)» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4154672 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4381143 | Шланг | 1 |
| 03 | 9164344 | Шланг в сборе | 1 |
| 03A | 4391627 | Шланг (TA) | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 05 | 4200465 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 3071730 | Трубка (DD) | 1 |
| 13 | 3079996 | Трубка (DE) | 1 |
| 14 | 3068868 | Трубка (DG) | 1 |
| 15 | 4255304 | Штуцер трубки | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4293950 | Угловой штуцер | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9147449 | Шланг в сборе | 1 |
| 22A | 4362061 | Шланг (SY, DH) | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 23 | 4193826 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
