Стрела трубопроводы (гидромолот и гидроножницы)[дивисион тип]<выбор> — HITACHI EX225USR(LC)
Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)[дивисион тип]<выбор>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.

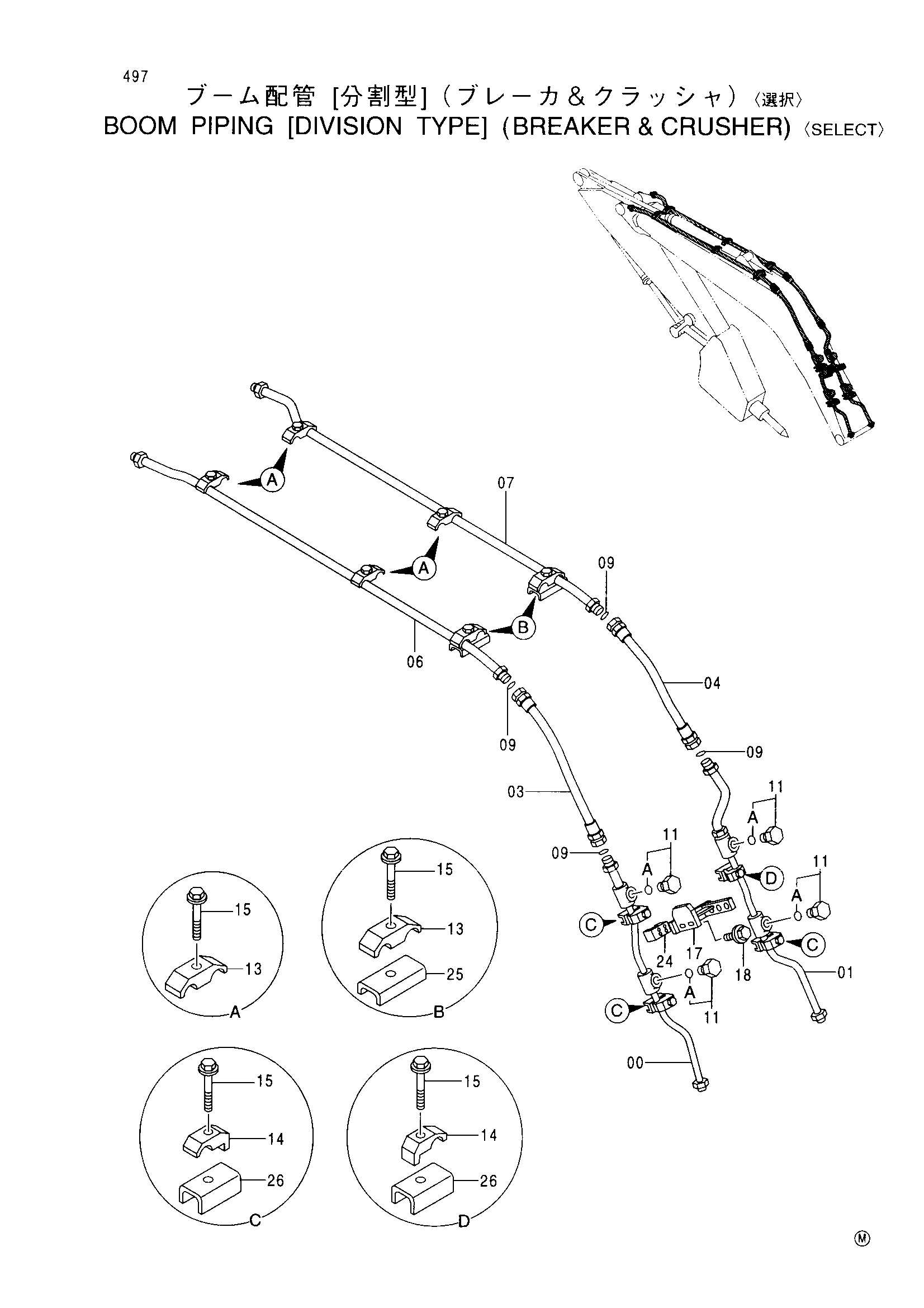

![Схема Стрела трубопроводы (гидромолот и гидроножницы)[дивисион тип]<выбор> HITACHI EX225USR(LC)](/catalog-drawings/ec/ec27e2ee-159e-4b73-8abf-cbc6cf73a893.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071530 | Трубка | 1 |
| 01 | 8071531 | Трубка | 1 |
| 03 | 4357695 | Шланг | 1 |
| 04 | 4250898 | Шланг | 1 |
| 06 | 8063919 | Трубка | 1 |
| 07 | 8063918 | Трубка | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4174542 | Пробка | 4 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4153488 | Хомут трубки | 6 |
| 14 | 4190127 | Хомут трубки | 4 |
| 15 | J011265 | Болт с шайбой | 10 |
| 17 | 8071503 | Кронштейн | 1 |
| 18 | J021240 | Болт с шайбой | 4 |
| 24 | 9749350 | Седло винта | 1 |
| 25 | 9749939 | Седло винта | 2 |
| 26 | 9749940 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
