Пилотный трубопроводы (5-2)<без отвал> — HITACHI EX225USR(LC)

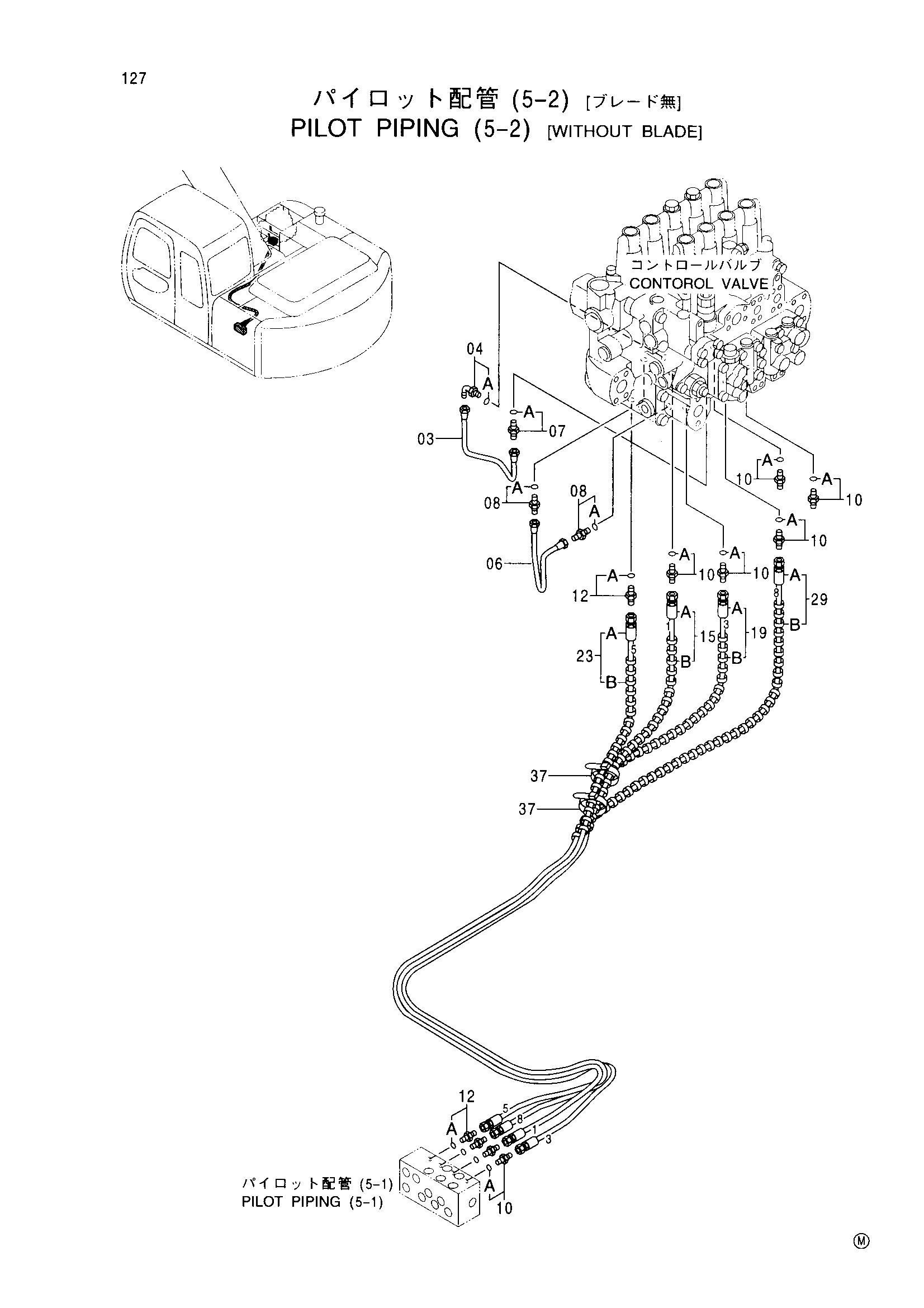

Заводская схема «Пилотный трубопроводы (5-2)<без отвал>» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4333876 | Трубка | 1 |
| 04 | 4349712 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4351261 | Трубка | 1 |
| 07 | 4255305 | Штуцер трубки | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4255305 | Штуцер трубки | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 8 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200468 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9164331 | Шланг в сборе | 1 |
| 15A | 4391615 | Шланг (1) | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 19 | 9164332 | Шланг в сборе | 1 |
| 19A | 4391616 | Шланг (3) | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 23 | 9164333 | Шланг в сборе | 1 |
| 23A | 4391612 | Шланг (5) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 29 | 9164334 | Шланг в сборе | 1 |
| 29A | 4366782 | Шланг (8) | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 37 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
