Пилотный трубопроводы (4) — HITACHI EX225USR(LC)

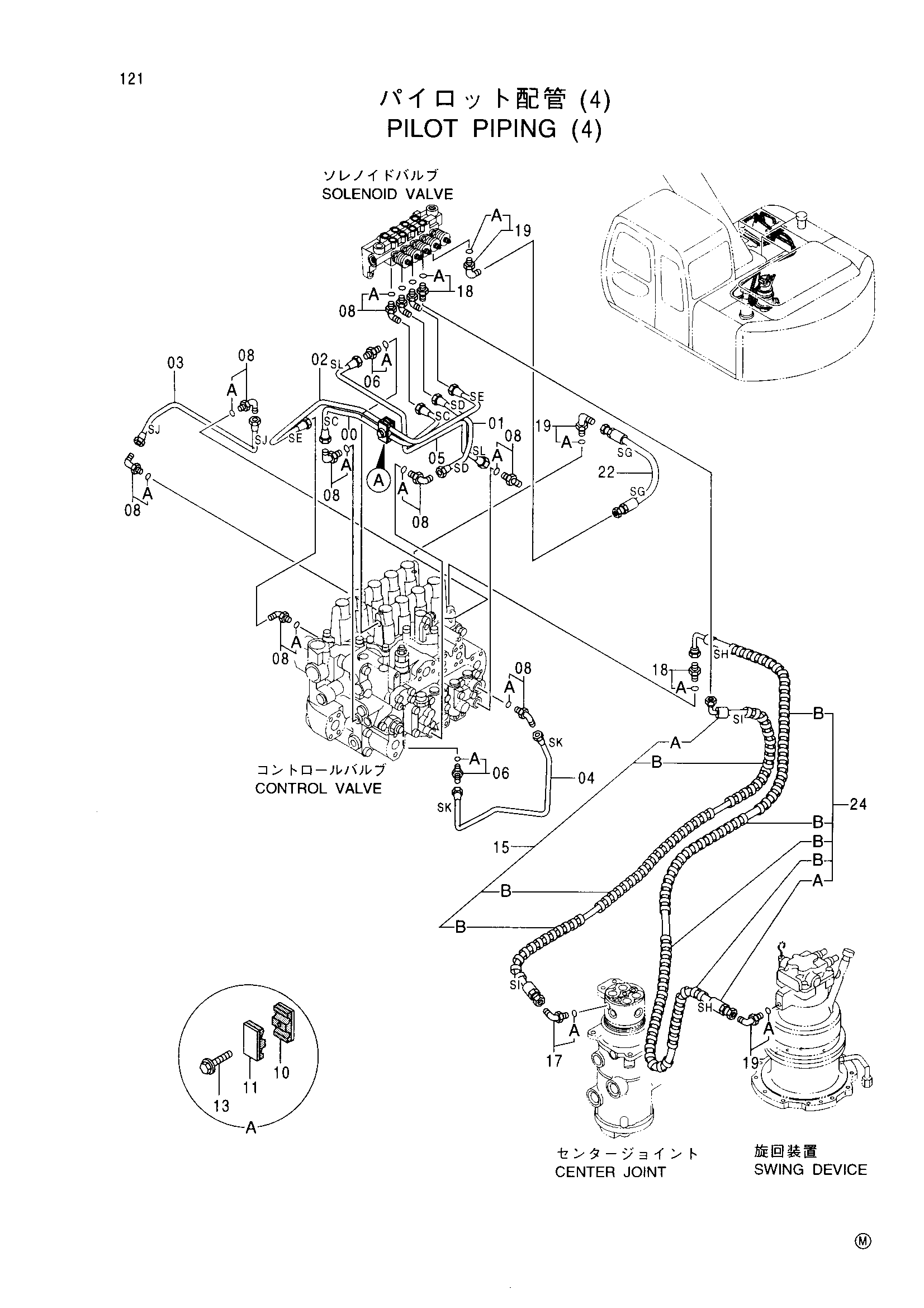

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX225USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333884 | Трубка (SC) | 1 |
| 01 | 4333885 | Трубка (SD) | 1 |
| 02 | 3068871 | Трубка (SE) | 1 |
| 03 | 4333886 | Трубка (SJ) | 1 |
| 04 | 4388816 | Трубка (SK) | 1 |
| 05 | 3068872 | Трубка (SL) | 1 |
| 06 | 4255305 | Штуцер трубки | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4293950 | Угловой штуцер | 10 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9735305 | Хомут | 1 |
| 11 | 9735306 | Хомут | 1 |
| 13 | J010825 | Болт с шайбой | 1 |
| 15 | 9164377 | Шланг в сборе | 1 |
| 15A | 4391620 | Шланг (SI) | 1 |
| 15B | 4327293 | Защитный кожух | 3 |
| 17 | 4193826 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4154670 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4332934 | Шланг (SG) | 1 |
| 24 | 9164356 | Шланг в сборе | 1 |
| 24A | 4391624 | Шланг (SH) | 1 |
| 24B | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX225USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
