H BUCKET 1.0 [JIS94] — HITACHI EX220-5HHE
Заводская схема «H BUCKET 1.0 [JIS94]» для HITACHI EX220-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

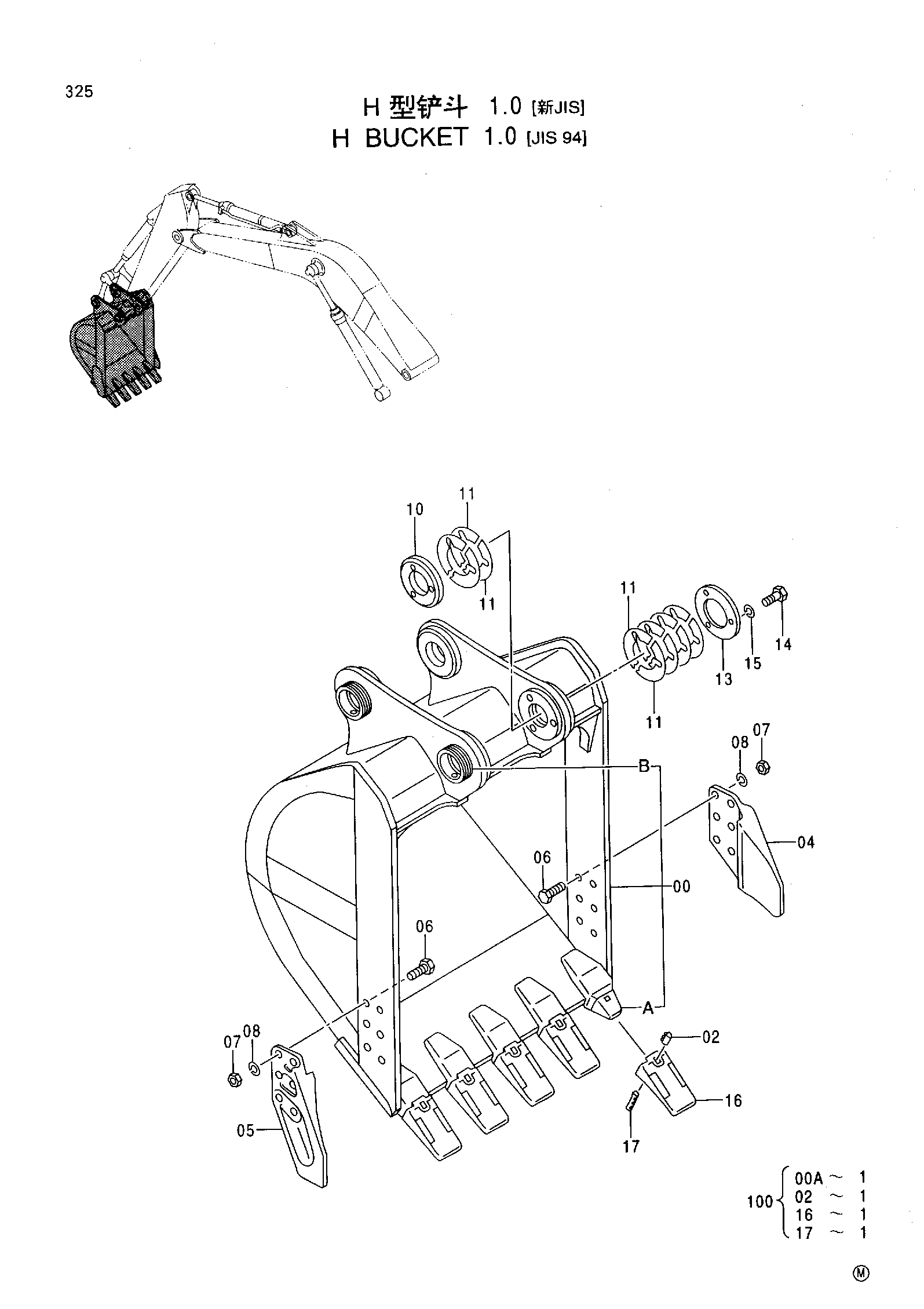

![Схема H BUCKET 1.0 [JIS94] HITACHI EX220-5HHE](/catalog-drawings/72/7263e403-0a07-4f20-ad69-34e8ffd0a3f6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9147001 | Ковш в сборе | 1 | |
| 00 | 8064629 | Ковш | 1 |
| 00A | 4187941 | Адаптер зуба | 5 |
| 00B | 4067720 | Ограничитель | 2 |
| 02 | 4501625 замена: 4319920 | Резиновый фиксатор | 5 |
| 02 | 4319920 | Резиновый фиксатор | 5 |
| 04 | 2021232 | Боковой резец | 1 |
| 05 | 2021233 | Боковой резец | 1 |
| 06 | J932280 | Болт | 12 |
| 07 | J951022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 10 | 4273780 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба 1.0 | 14 |
| 13 | 4275783 | Пластина | 1 |
| 14 | J901485 | Болт | 3 |
| 15 | A590914 | Пружинная шайба | 3 |
| 16 | 4512365 замена: 4326644 | Коронка зуба | 5 |
| 16 | 4326644 | Коронка зуба | 5 |
| 17 | 4512366 замена: 4326646 | Стопорный палец | 5 |
| 17 | 4326646 | Стопорный палец | 5 |
| 100 | 9075611 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
