Гусеничная цепь 600G [лубрикатед тип] (LC гусеница) — HITACHI EX220-5HHE
Заводская схема «Гусеничная цепь 600G [лубрикатед тип] (LC гусеница)» для HITACHI EX220-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

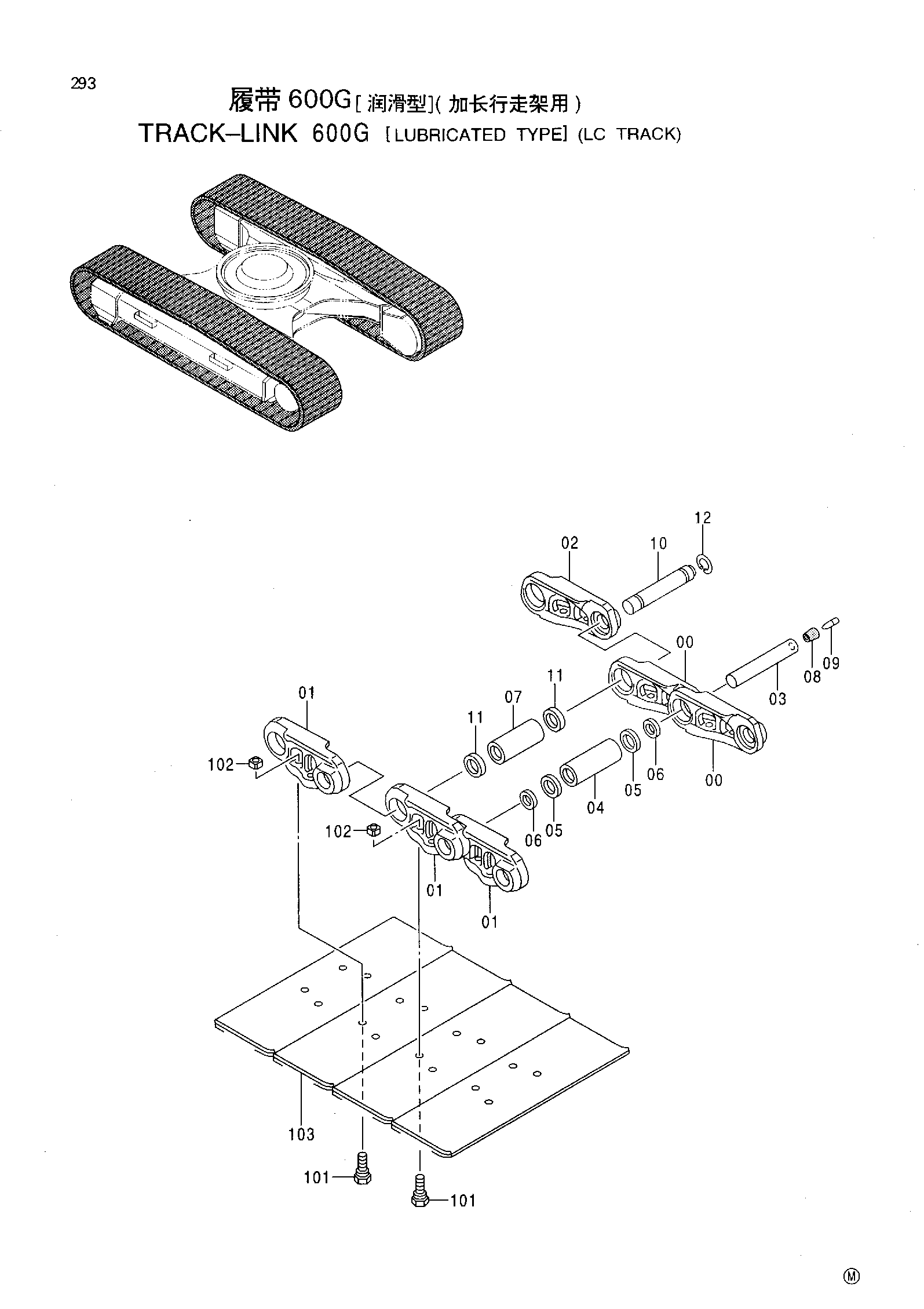

![Схема Гусеничная цепь 600G [лубрикатед тип] (LC гусеница) HITACHI EX220-5HHE](/catalog-drawings/a5/a5e88c4c-362a-4512-9c90-14fd4f780bcd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9138421 | Гусеничная цепь в сборе | 2 | |
| 00-12 | 9138422 | Гусеничная цепь в сборе | 1 |
| 00 | 1028977 | Гусеничная цепь B | 50 |
| 01 | 1028978 | Гусеничная цепь B | 51 |
| 02 | 4456823 | Гусеничная цепь M | 1 |
| 03 | 3075820 | Палец | 50 |
| 04 | 4369277 | Втулка | 50 |
| 05 | 4358606 | Пылезащитное уплотнение | 100 |
| 06 | 4369327 | Кольцо упорный | 100 |
| 07 | 4345302 | Соединительная втулка | 1 |
| 08 | 4369311 | Ограничитель резиновый | 50 |
| 09 | 4369310 | Пробка | 50 |
| 10 | 4267743 | Соединительный палец | 1 |
| 11 | 4379310 | Втулка | 2 |
| 12 | 4192666 | Кольцо | 1 |
| 101 | 4255637 | Болт башмак | 204 |
| 102 | 4255638 | Гайка | 204 |
| 103 | 2030005 | Башмак грунтозацеп | 51 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
