Регулятор — HITACHI EX220-5HHE

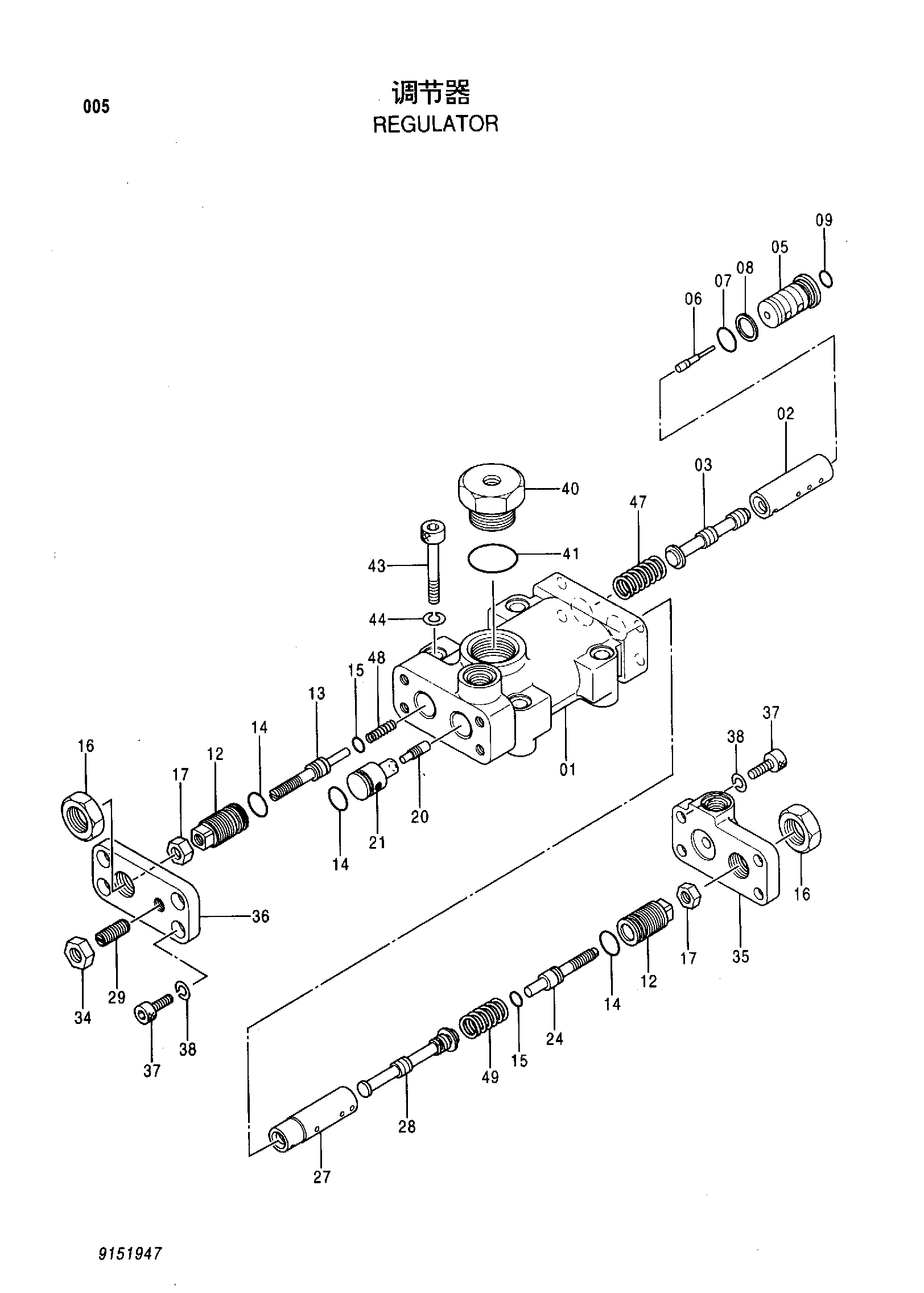

Заводская схема «Регулятор» для HITACHI EX220-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9151947 замена: 9155143 | Регулятор | 1 | |
| (9155143) | Регулятор | 1 | |
| 01 | 1022489 | Корпус | 1 |
| 02 | 4179155 | Втулка | 1 |
| 03 | 4179156 | Золотник | 1 |
| 05 | 4367385 | Гидроцилиндр. нагрузка | 1 |
| 06 | 4367500 | Поршень | 1 |
| 07 | 4150302 | Уплотнительное кольцо | 1 |
| 08 | 4085607 | Опорное кольцо | 1 |
| 09 | 4180349 | Уплотнительное кольцо | 1 |
| 12 | 4179161 | Ограничитель | 2 |
| 13 | 4368619 | Ограничитель | 1 |
| 14 | 4342843 | Уплотнительное кольцо | 3 |
| 15 | 4342841 | Уплотнительное кольцо | 2 |
| 16 | 4068898 | Гайка | 2 |
| 17 | M500807 | Гайка | 2 |
| 20 | 4179171 | Поршень | 1 |
| 21 | 4179170 | Гидроцилиндр | 1 |
| 24 | 4347107 | Ограничитель внутренний | 1 |
| 27 | 4346522 | Втулка | 1 |
| 28 | 4346521 | Золотник | 1 |
| 29 | 4265964 | Установочный винт | 1 |
| 34 | J950010 | Гайка | 1 |
| 35 | 3075775 | Крышка задний | 1 |
| 36 | 4179173 | Крышка | 1 |
| 37 | M340820 | Болт с внутренним шестигранником | 8 |
| 38 | 4514388 | Пружинная шайба | 8 |
| 40 | 4179174 | Пробка | 1 |
| 41 | 4342846 | Уплотнительное кольцо | 1 |
| 43 | M341056 | Болт с внутренним шестигранником | 4 |
| 44 | 984054 | Пружинная шайба | 4 |
| 47 | 4194176 | Пружина сжатия | 1 |
| 48 | 4350938 | Пружина сжатия | 1 |
| 49 | 4350928 | Пружина сжатия | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
