Кабина (3) — HITACHI EX220-5HHE

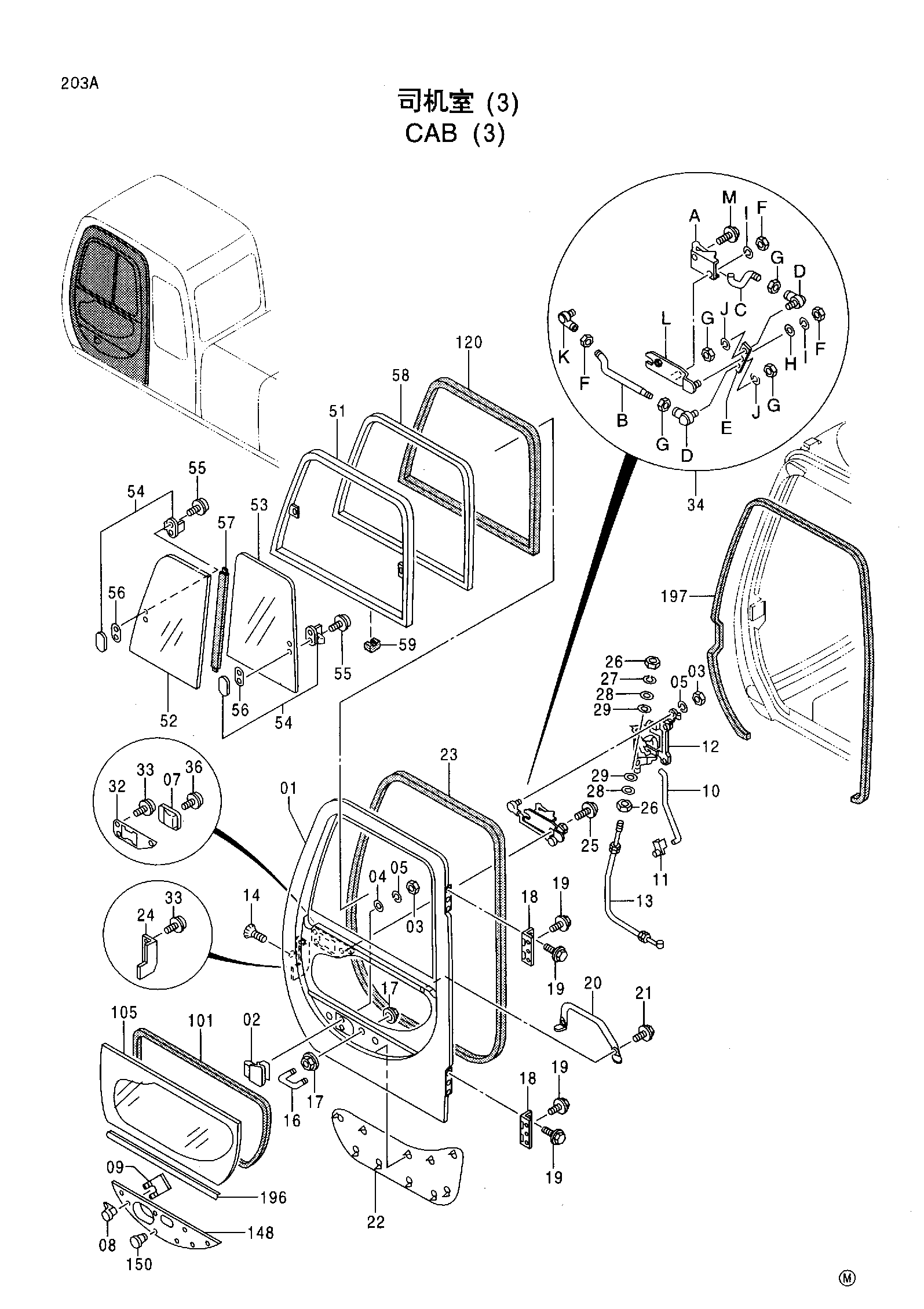

Заводская схема «Кабина (3)» для HITACHI EX220-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-196 | 4369629 | Дверь в сборе | 1 |
| 01 | 4369630 | Дверь | 1 |
| 02 | 4369645 | Хандл наружный | 1 |
| 03 | M500605 | Гайка | 3 |
| 04 | A590106 | Плоская шайба | 2 |
| 05 | A590906 | Пружинная шайба | 3 |
| 07 | 4369633 | Крышка | 1 |
| 08 | 4362135 | Замок двери | 1 |
| 09 | 4372091 | Зажим | 1 |
| 10 | 4369643 | Шток | 1 |
| 11 | 4372092 | Держатель | 1 |
| 12 | 4369631 | Замок двери | 1 |
| 13 | 4369642 | Провод | 1 |
| 14 | 4282885 | Винт с шайбой | 3 |
| 16 | 4369661 | U-образный болт | 1 |
| 17 | 4295662 | Гайка | 4 |
| 18 | 4369648 | Петля дверь | 2 |
| 19 | 4372261 | Болт с шайбой | 12 |
| 20 | 4369646 | Поручень | 1 |
| 21 | 4372225 | Болт с шайбой | 2 |
| 22 | 4369647 | Лист | 1 |
| 23 | 4369662 | Уплотнитель | 1 |
| 24 | 4369632 | Крышка | 1 |
| 25 | J680616 | Винт с шайбой | 2 |
| 26 | M500504 | Гайка | 2 |
| 27 | A590905 | Пружинная шайба | 1 |
| 28 | A590105 | Плоская шайба | 2 |
| 29 | A590108 | Плоская шайба | 2 |
| 32 | 4369644 | Крышка | 1 |
| 33 | J680510 | Винт с шайбой | 5 |
| 34 | 4369634 | Рукоятка внутренний | 1 |
| 34A | 4369635 | Рычаг | 1 |
| 34B | 4369636 | Шток | 1 |
| 34C | 4369637 | Шток | 1 |
| 34D | 4369638 | Шарнир | 2 |
| 34E | 4369639 | Пластина | 1 |
| 34F | 4372215 | Гайка | 3 |
| 34G | 4372216 | Гайка | 4 |
| 34H | A590106 | Плоская шайба | 1 |
| 34I | A590906 | Пружинная шайба | 2 |
| 34J | A590904 | Пружинная шайба | 2 |
| 34K | 4369640 | Шарнир | 1 |
| 34L | 4369641 | Кронштейн рычаг | 1 |
| 34M | J450614 | Винт с шайбой | 1 |
| 36 | J660512 | Винт с шайбой | 1 |
| 51-59 | 4379639 | Сасх в сборе | 1 |
| 51 | 4398091 | Рамка окна | 1 |
| 52 | 4398017 | Стекло | 1 |
| 53 | 4398018 | Стекло | 1 |
| 54 | 4369653 | Замок | 2 |
| 55 | J680410 | Винт с шайбой | 4 |
| 56 | 4372093 | Проставка | 2 |
| 57 | 4398016 | Уплотнение | 1 |
| 58 | 4398019 | Рамка окна | 1 |
| 59 | 4147896 | Проставка | 8 |
| 101 | 4400087 | Резиновое уплотнение | 1 |
| 105 | 4369657 | Стекло | 1 |
| 120 | 4369656 | Резиновая прокладка | 1 |
| 148 | 4369658 | Панель | 1 |
| 150 | 4369659 | Зажим | 7 |
| 196 | 4369660 | Резиновая прокладка | 1 |
| 197 | 4369663 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
