Пилотные гидролинии (5-2) — HITACHI EX220-5HHE

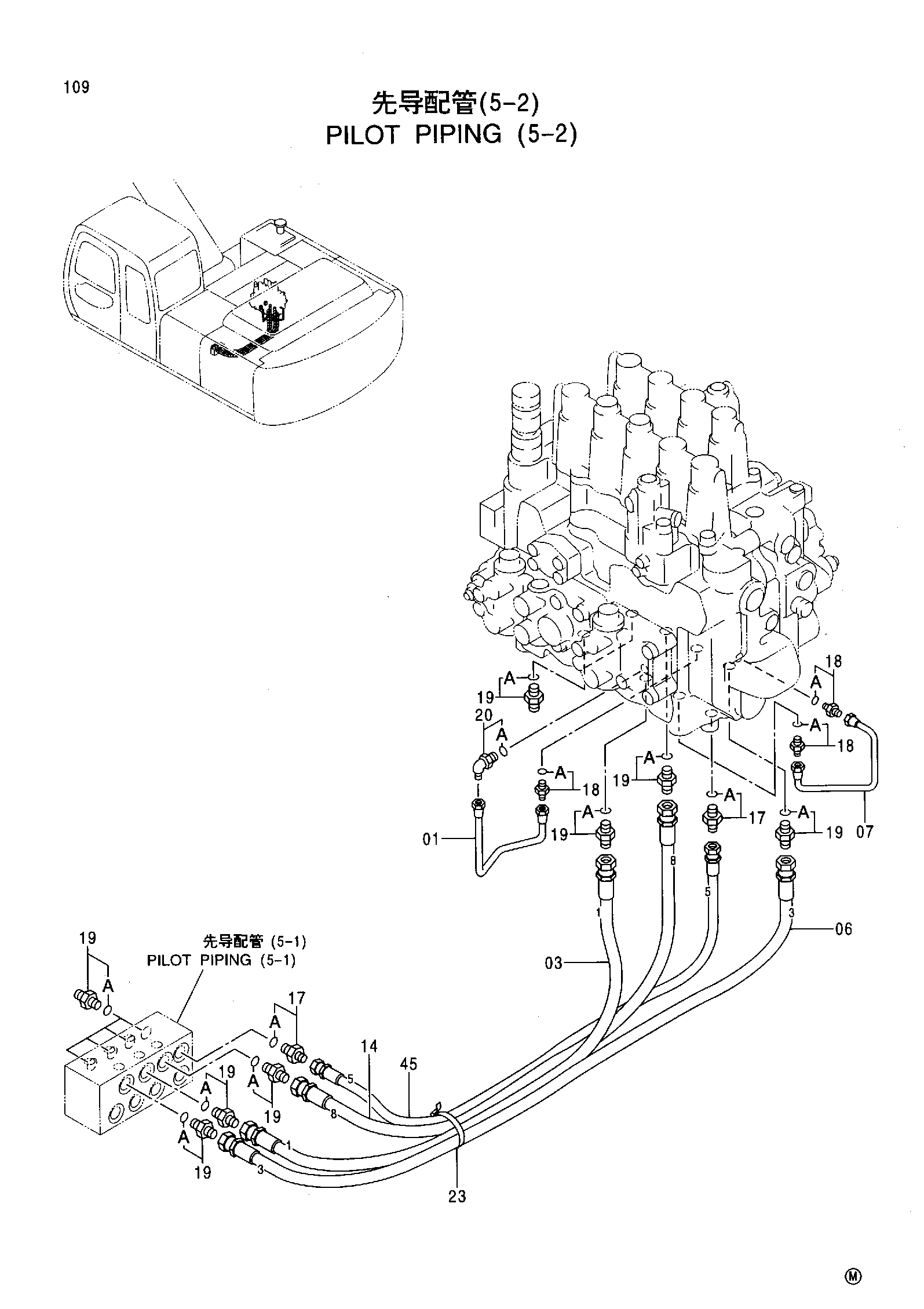

Заводская схема «Пилотные гидролинии (5-2)» для HITACHI EX220-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4333876 | Трубка | 1 |
| 03 | 4355413 | Пластиковый шланг (1) | 1 |
| 06 | 4355415 | Пластиковый шланг (3) | 1 |
| 07 | 4351261 | Трубка | 1 |
| 14 | 4361935 | Пластиковый шланг (8) | 1 |
| 17 | 4200468 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4255305 | Штуцер трубки | 3 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4200466 | Адаптер | 12 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4349712 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4055312 | Ленточный зажим | 1 |
| 45 | 4366276 | Пластиковый шланг (5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
