Многофункциональный рычаг трубопроводы (5) — HITACHI EX220-5 JPN

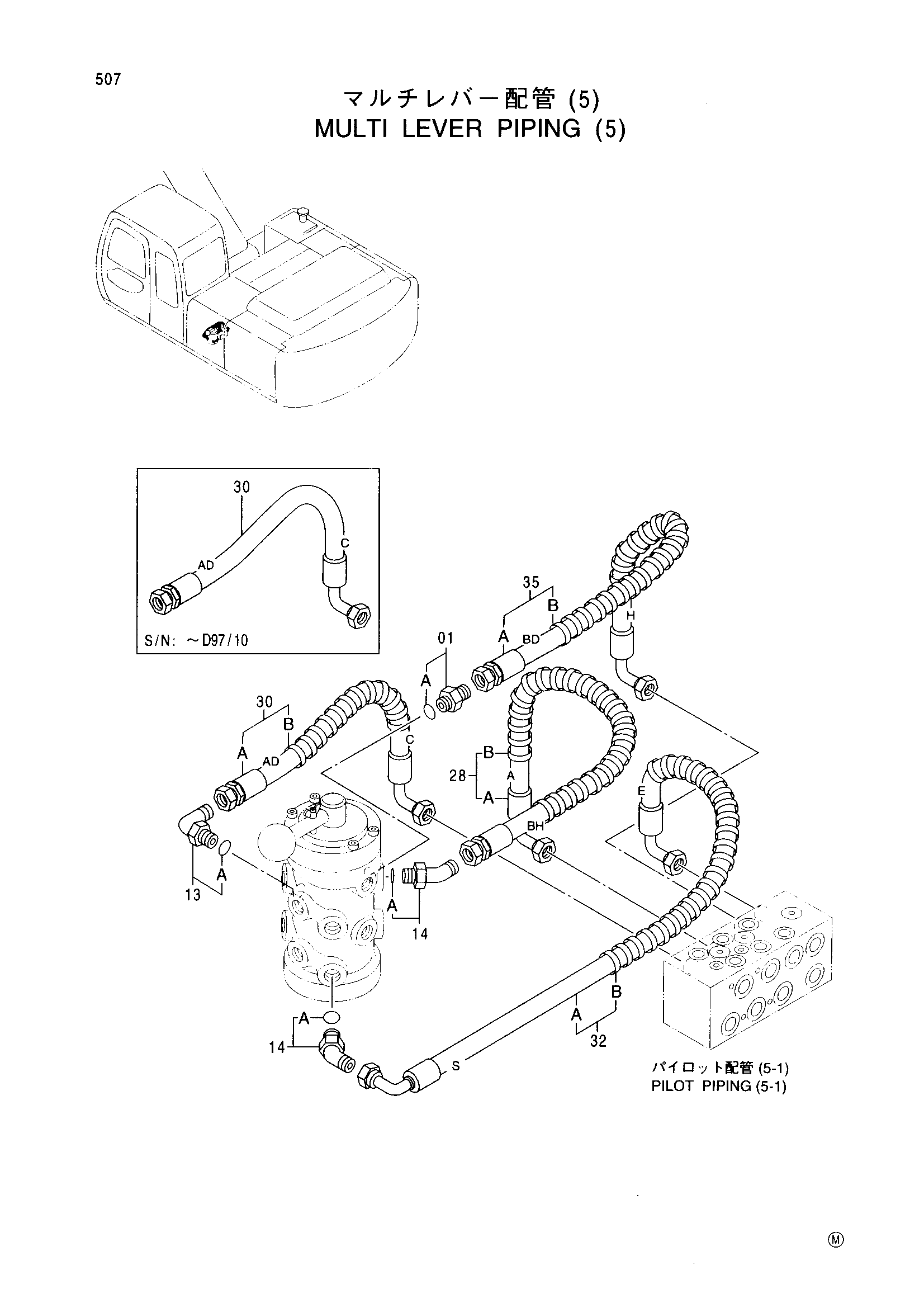

Заводская схема «Многофункциональный рычаг трубопроводы (5)» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154671 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190244 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 9140696 | Шланг в сборе | 1 |
| 28A | 4349823 | Шланг (BH, A) | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 30 | 4349825 замена: 9173023 | Шланг (AD, C) | 1 |
| 30 | 9173023 | Шланг | 1 |
| 30A | 4349825 | Шланг (AD, C) | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 32 | 9140699 | Шланг в сборе | 1 |
| 32A | 4349827 | Шланг (S, E) | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 35 | 9140702 | Шланг в сборе | 1 |
| 35A | 4349830 | Шланг (BD, H) | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
