Стрела <тип 18> — HITACHI EX220-5 JPN

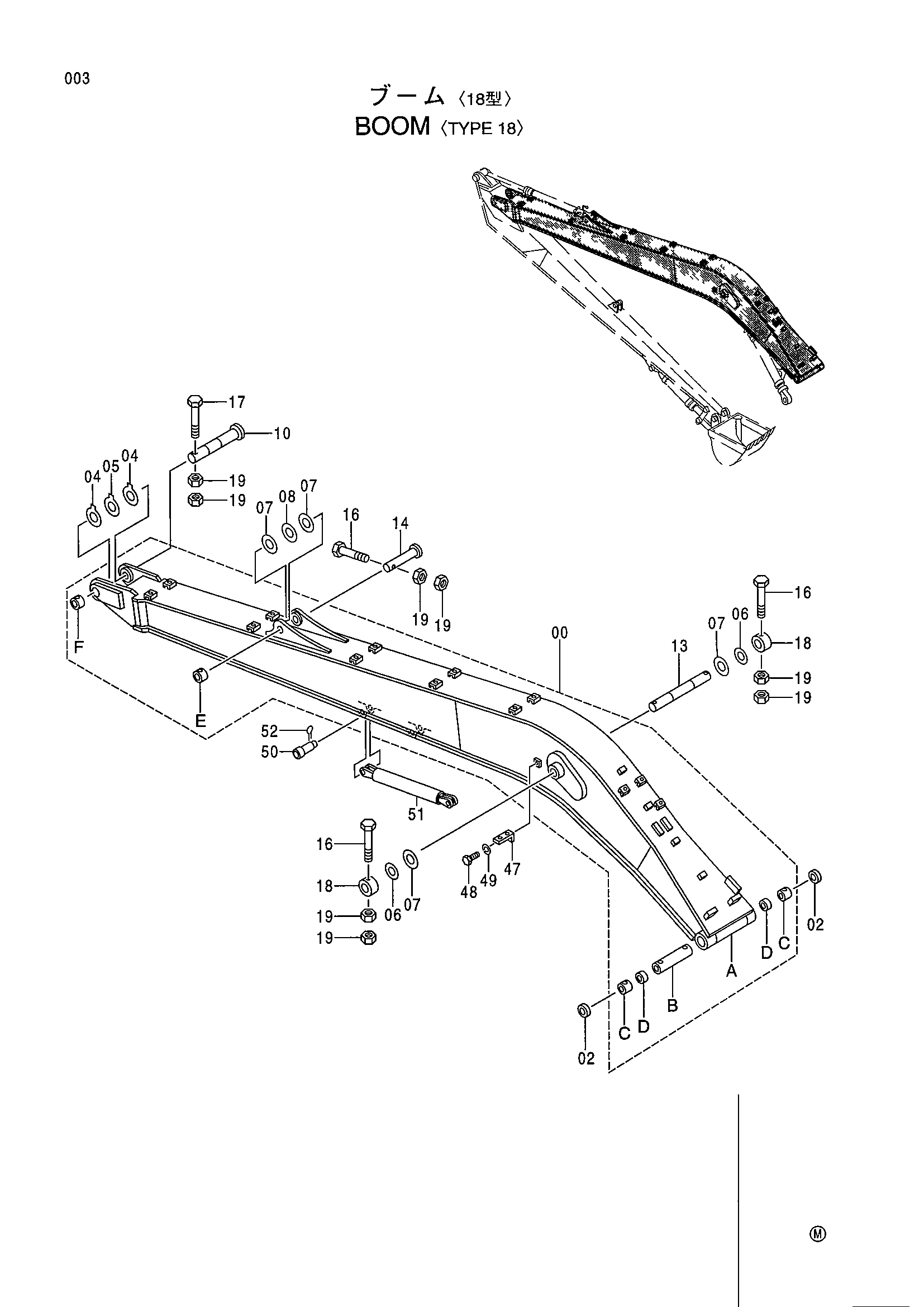

Заводская схема «Стрела <тип 18>» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032737 | Стрела | 1 |
| 00A | 5005313 | Стрела | 1 |
| 00B | 4372730 | Проставка | 1 |
| 00C | 4355877 | Втулка | 2 |
| 00D | 4364501 | Втулка | 2 |
| 00E | 4067720 | Ограничитель | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 4361813 | Упорная пластина 1.0 | 2 |
| 05 | 4361814 | Упорная пластина 2.0 | 1 |
| 06 | 4372970 | Упорная пластина 1.0 | 2 |
| 07 | 4372971 | Упорная пластина 1.0 | 4 |
| 08 | 4380739 | Упорная пластина 2.0 | 1 |
| 10 | 3060072 | Палец | 1 |
| 13 | 3038444 | Палец | 1 |
| 14 | 3078316 | Палец | 1 |
| 16 | M222004 | Болт | 3 |
| 17 | M222005 | Болт | 1 |
| 18 | 4067720 | Ограничитель | 2 |
| 19 | J951020 | Гайка | 8 |
| 47 | 4224631 | Кронштейн | 1 |
| 48 | J901425 | Болт | 1 |
| 49 | A590914 | Пружинная шайба | 1 |
| 50 | 4287251 | Палец | 2 |
| 51 | 9738224 | Стойка | 1 |
| 52 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
