Ход трубопроводы <LC гусеница> — HITACHI EX220-5 JPN

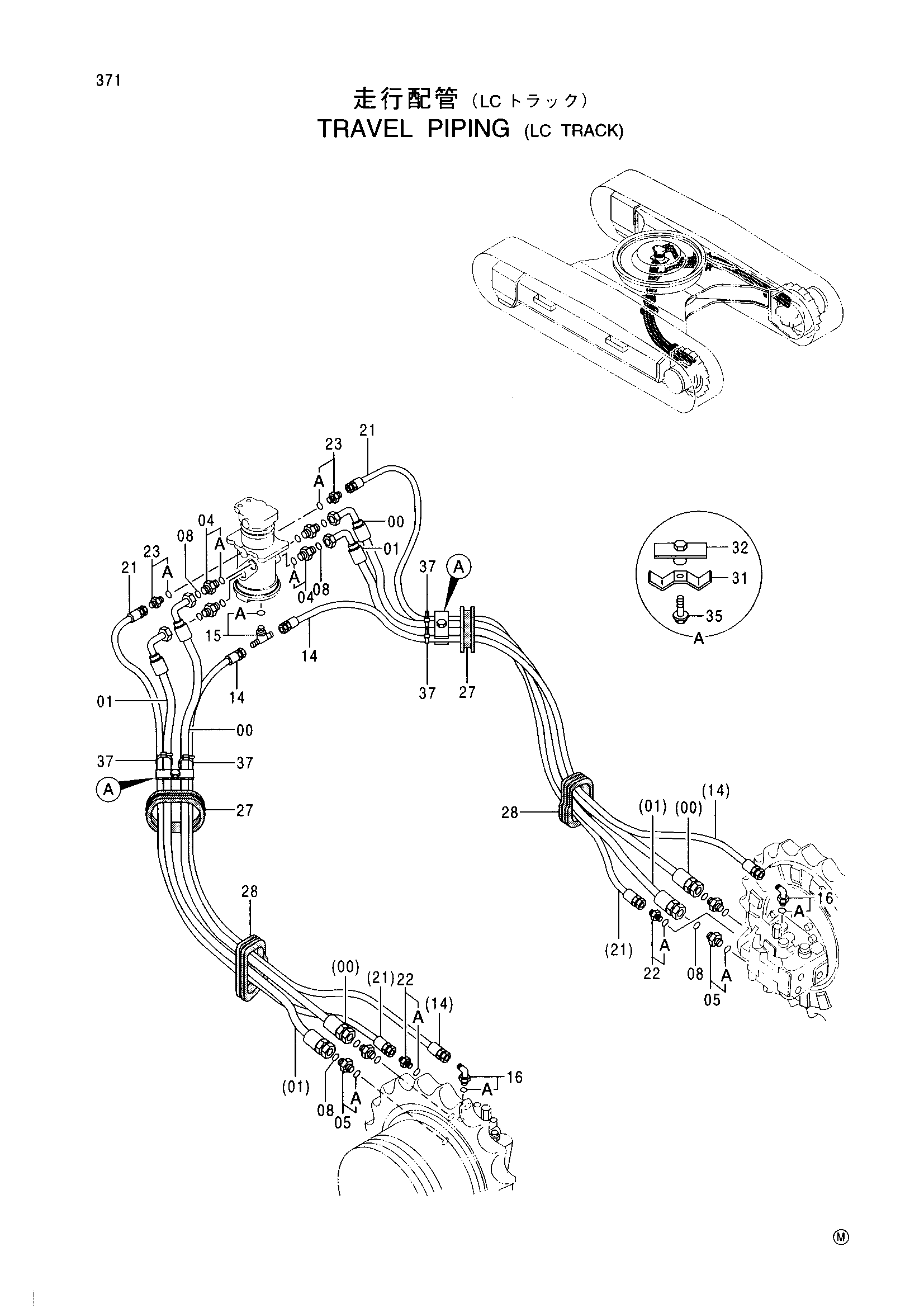

Заводская схема «Ход трубопроводы <LC гусеница>» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4258300 | Шланг | 2 |
| 01 | 4258301 | Шланг | 2 |
| 04 | 4189619 | Адаптер | 4 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4189537 | Адаптер | 4 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 8 |
| 14 | 4266183 | Шланг | 2 |
| 15 | 4221224 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4154672 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4269812 замена: 4402569 | Шланг | 2 |
| 21 | 4402569 | Шланг | 2 |
| 22 | 4200465 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4200465 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4191978 | Резиновая втулка | 2 |
| 28 | 4345761 | Резиновая втулка | 2 |
| 31 | 4202103 | Хомут | 2 |
| 32 | 9727822 | Хомут | 2 |
| 35 | J011250 | Болт с шайбой | 2 |
| 37 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
