Гидроцилиндр стрелы (левый)[USA] — HITACHI EX220-5 JPN

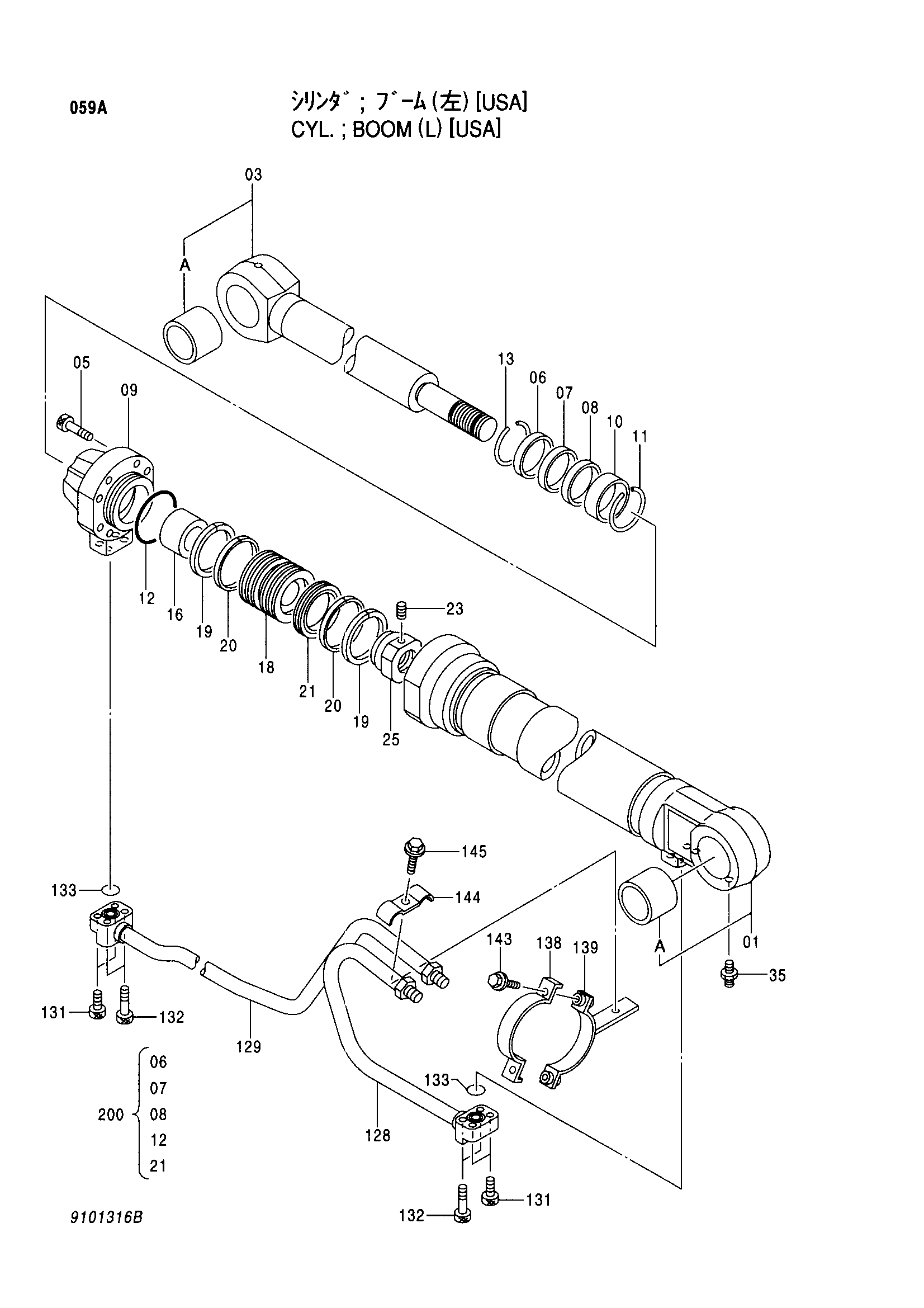

Заводская схема «Гидроцилиндр стрелы (левый)[USA]» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидроцилиндр стрелы (левый)[USA] HITACHI EX220-5 JPN](/catalog-drawings/4d/4daad164-3b8d-4c30-b446-7062b257be05.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9104174) | Гидроцилиндр стрелы (левый)<для транспортировка> | 1 | |
| 9101316 замена: 9104174 | Гидроцилиндр стрелы (левый)<для узел в сборе of машина> | 1 | |
| 01-35 | 9103460 | Гидроцилиндр. (пипелесс) | 1 |
| 01 | (9121232) | Труба гидроцилиндра (с втулка) | 1 |
| 01 | 7021847 замена: 9121232 | Труба гидроцилиндра (с втулка) | 1 |
| 01A | 3054062 | Втулка | 1 |
| 03 | 7021845 | Шток поршня(с втулка) | 1 |
| 03A | 3054062 | Втулка | 1 |
| 05 | M342280 | Болт с внутренним шестигранником | 8 |
| 06 | 4348202 | Пылезащитное уплотнение | 1 |
| 07 | 4168226 замена: 4414047 | Уплотнение | 1 |
| 07 | 4414047 | Уплотнение | 1 |
| 08 | 4253560 замена: 4412693 | Кольцо | 1 |
| 08 | 4412693 | Кольцо | 1 |
| 09 | 1023338 | Головка гидроцилиндра | 1 |
| 10 | 4272961 | Втулка | 1 |
| 11 | 4264983 | Стопорное кольцо | 1 |
| 12 | 4253563 | Уплотнительное кольцо | 1 |
| 13 | 4369507 | Стопорное кольцо | 1 |
| 16 | 4371498 | Амортизатор | 1 |
| 18 | 3050116 | Поршень | 1 |
| 19 | 4168234 | Кольцо тефлон | 2 |
| 20 | 4253562 | Износостойкое кольцо | 2 |
| 21 | 4375665 | Уплотнительное кольцо | 1 |
| 23 | 4201806 | Установочный винт | 1 |
| 25 | 3050115 | Гайка | 1 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 128 | 8046950 | Трубка | 1 |
| 129 | 8046952 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 4 |
| 132 | M341260 | Болт с внутренним шестигранником | 4 |
| 133 | A811035 | Уплотнительное кольцо | 2 |
| 138 | 3050114 | Хомут | 1 |
| 139 | 8063899 | Хомут | 1 |
| 143 | J011035 | Болт с шайбой | 2 |
| 144 | 4363058 | Хомут трубки | 1 |
| 145 | J011265 | Болт с шайбой | 1 |
| 200 | 9165334 замена: 9178283 | Комплект уплотнений | 1 |
| 200 | 9178283 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
