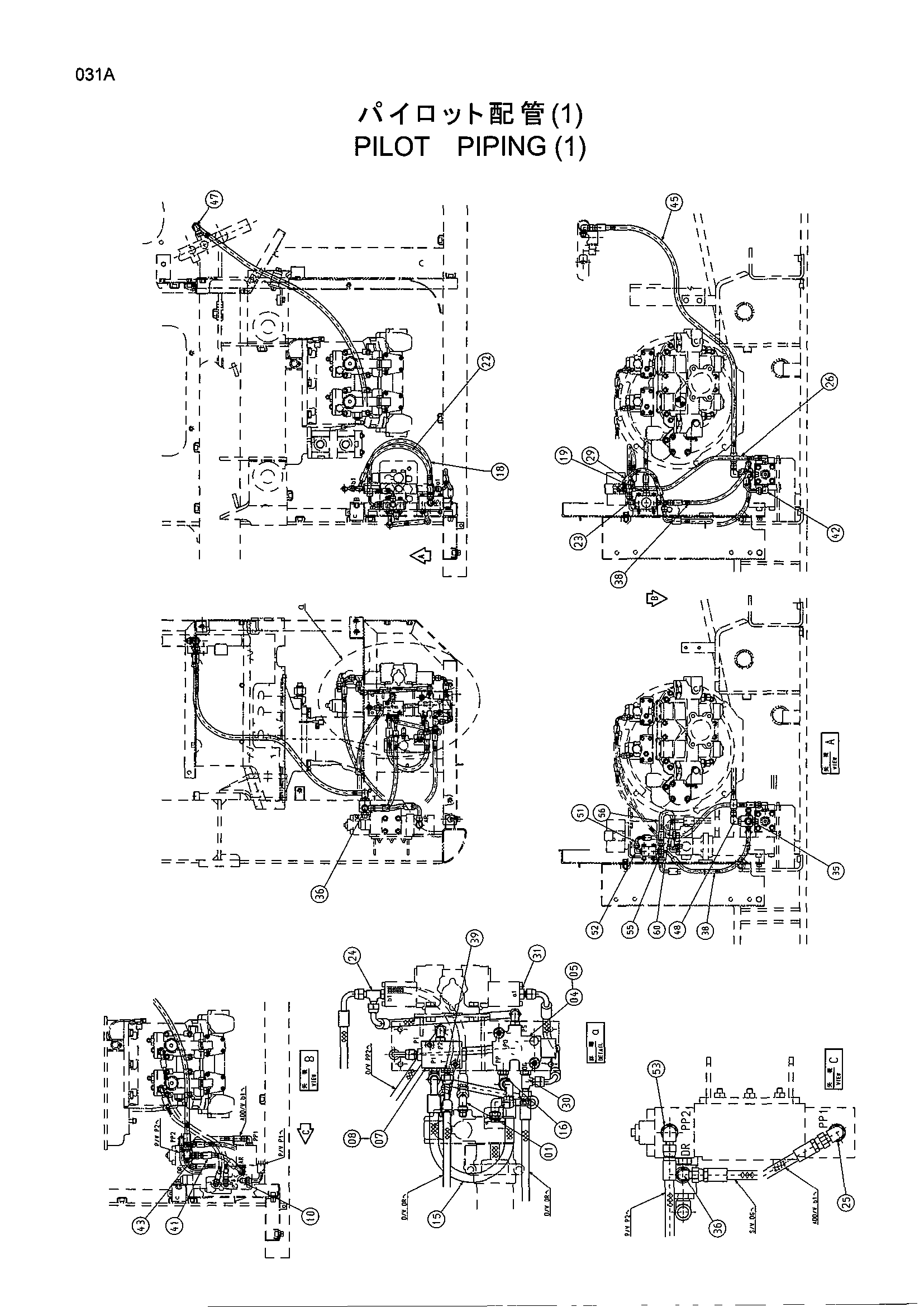

Пилотные гидролинии (1) — HITACHI EX220-5 JPN
Заводская схема «Пилотные гидролинии (1)» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4193826 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4210647 | Электромагнитный клапан | 1 |
| 05 | J020870 | Болт с шайбой | 2 |
| 07 | 4203446 | Клапан | 1 |
| 08 | J020855 | Болт с шайбой | 2 |
| 10 | 4314098 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4282192 | Шланг | 1 |
| 16 | 4156434 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4332931 | Шланг | 1 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4350836 | Шланг | 1 |
| 23 | 4154670 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4203171 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4200470 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4352862 | Шланг | 1 |
| 29 | 4411783 | Шланг | 1 |
| 30 | 4203171 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4200465 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4217268 | Адаптер | 1 |
| 36 | 4154670 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4405433 | Шланг | 2 |
| 39 | 4200465 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4301436 | Шланг | 1 |
| 42 | 4154671 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200466 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4371523 | Шланг | 1 |
| 47 | 4154671 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4200471 | Угловой штуцер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4408093 | Шланг | 1 |
| 52 | 4154670 | Угловой штуцер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4200470 | Угловой штуцер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4208473 | Тройник | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4370731 | Шланг | 1 |
| 60 | 4277652 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
