Гидромотор трубопроводы (2) — HITACHI EX220-5 JPN

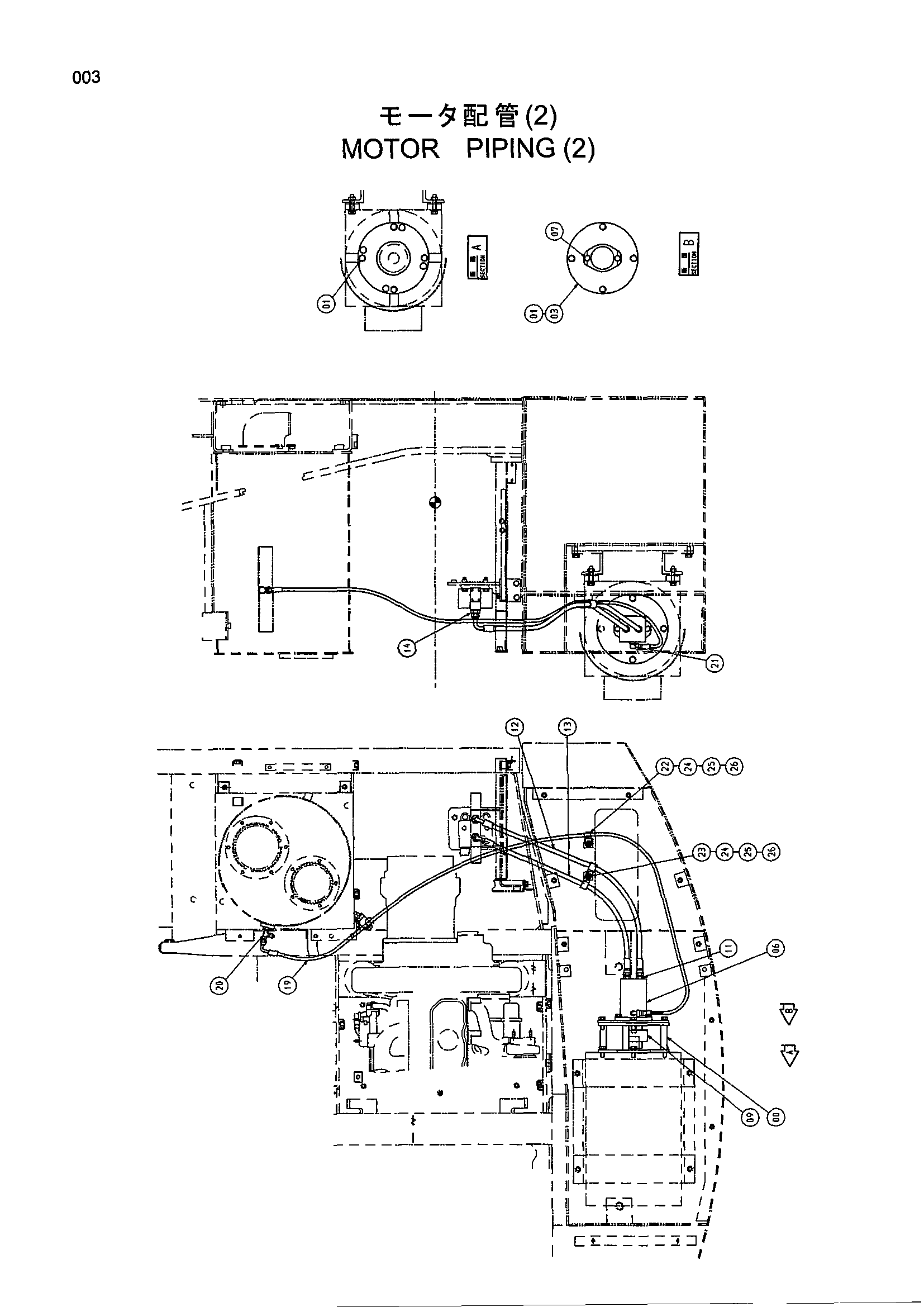

Заводская схема «Гидромотор трубопроводы (2)» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029474 | Кронштейн | 1 |
| 01 | J021230 | Болт с шайбой | 8 |
| 03 | 3074193 | Кронштейн | 1 |
| 06 | 4355296 | Гидромотор | 1 |
| 07 | J021035 | Болт с шайбой | 2 |
| 09 | 4359277 | Муфта | 1 |
| 11 | 4200466 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4298268 | Шланг | 1 |
| 13 | 4359370 | Шланг | 1 |
| 14 | 4200469 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4312653 | Шланг | 1 |
| 20 | 4205363 | Тройник | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4156434 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4190275 | Зажим | 1 |
| 23 | 4190277 | Зажим | 2 |
| 24 | J900816 | Болт | 2 |
| 25 | A590108 | Плоская шайба | 2 |
| 26 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
