Электрооборудование (F) — HITACHI EX220-5 JPN

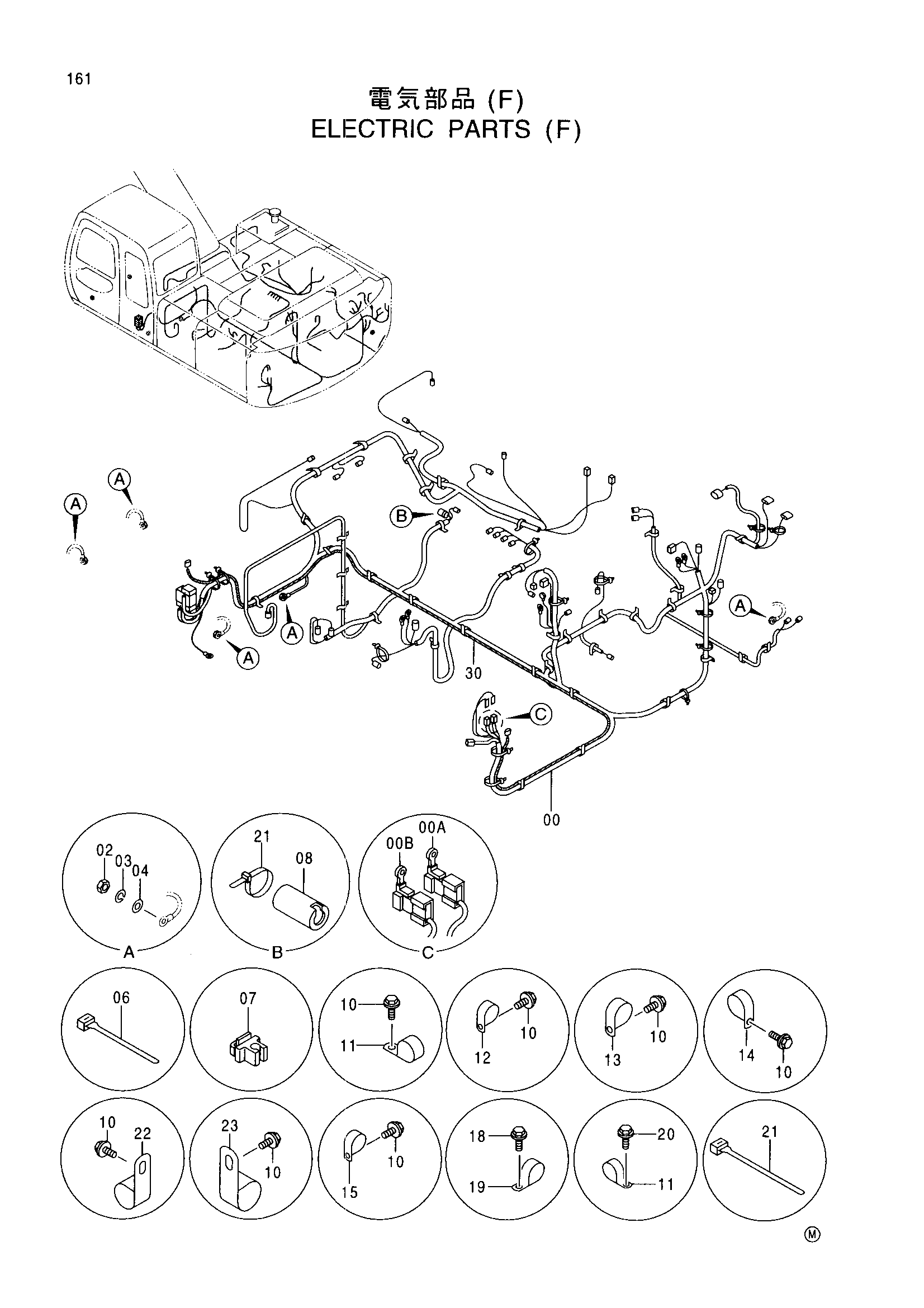

Заводская схема «Электрооборудование (F)» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0002121 замена: 0003783 | Жгут проводов | 1 |
| 00 | 0003783 | Жгут проводов | 1 |
| 00A | 4270554 | Фусибле-линк (40A) | 1 |
| 00B | 4287670 | Фусибле-линк (60A) | 1 |
| 02 | J950010 | Гайка | 5 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | A590110 | Плоская шайба | 5 |
| 06 | 4055311 | Ленточный зажим | 11 |
| 07 | 4343690 | Зажим | 3 |
| 08 | 4207239 | Колпачок | 1 |
| 10 | J011020 | Болт с шайбой | 33 |
| 10 | J011020 | Болт с шайбой | 34 |
| 11 | 4190261 | Зажим 10.0 | 7 |
| 12 | 4190275 | Зажим 14.0 | 5 |
| 13 | 4190273 | Зажим 18.0 | 11 |
| 14 | 4190282 | Зажим 18.0 | 4 |
| 15 | 4190276 | Зажим 6.0 | 1 |
| 15 | 4190276 | Зажим 6.0 | 2 |
| 18 | J010616 | Болт с шайбой | 1 |
| 19 | 4000860 | Зажим трубка | 1 |
| 20 | J011220 | Болт с шайбой | 1 |
| 21 | 4055312 | Ленточный зажим | 3 |
| 22 | 4192035 | Зажим 28.0 | 3 |
| 23 | 4190264 | Зажим 35.0 | 3 |
| 30 | 4423767 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
