Шланг защита от разрыва клапан трубопроводы (рукоять): 1 — HITACHI EX220-5 JPN

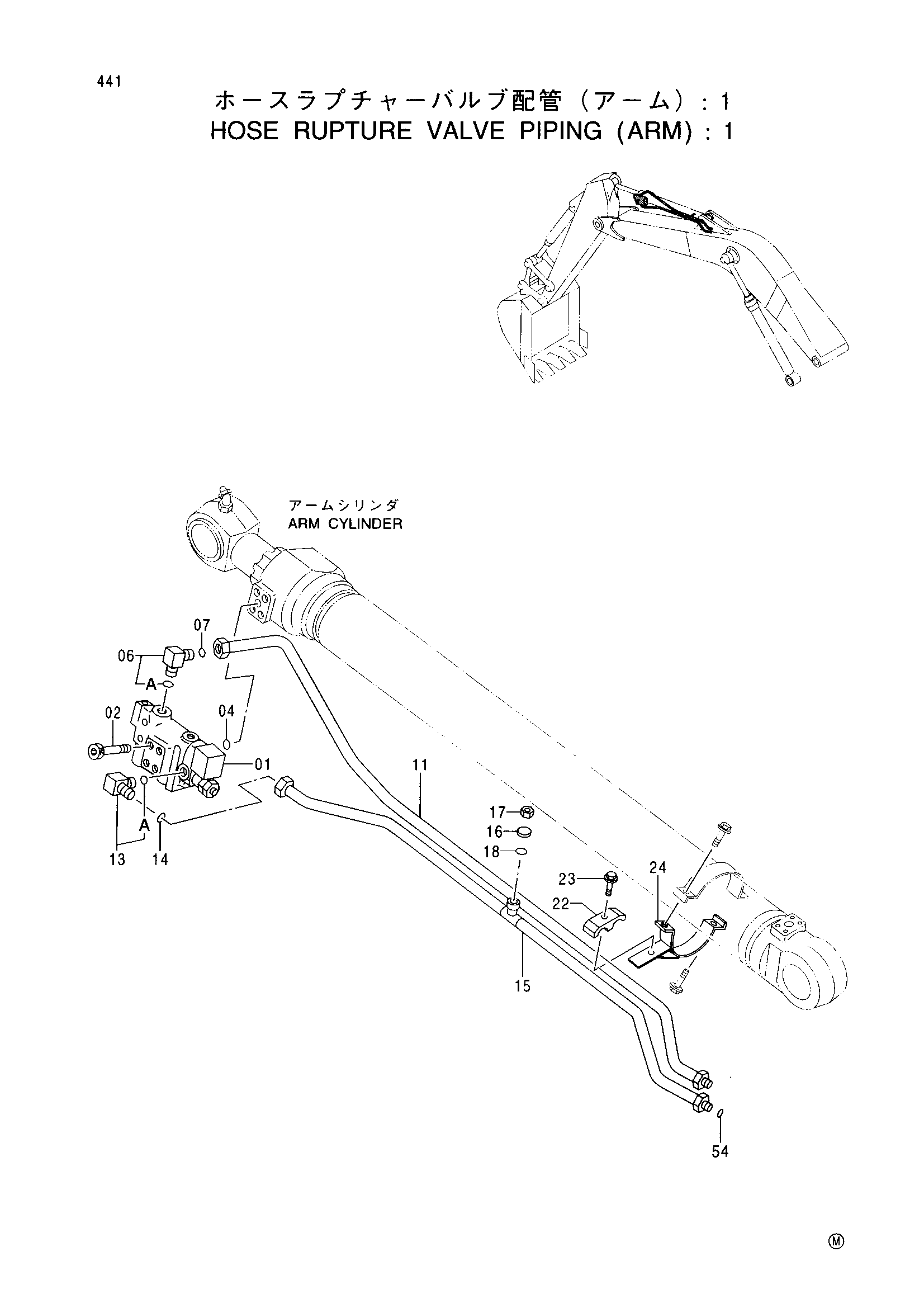

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 1» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9149058 | Клапан шланг защита от разрыва | 1 |
| 02 | J781290 | Болт с внутренним шестигранником | 4 |
| 04 | A811035 | Уплотнительное кольцо | 1 |
| 06 | 4208474 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187329 | Уплотнительное кольцо | 1 |
| 11 | 8066738 | Трубка | 1 |
| 13 | 4224403 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 1 |
| 15 | 8066736 | Трубка | 1 |
| 16 | 4189094 | Колпачок | 1 |
| 17 | 4188136 | Гайка | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 1 |
| 22 | 4153488 | Хомут трубки | 1 |
| 23 | J011270 | Болт с шайбой | 1 |
| 24 | 8066739 | Хомут | 1 |
| 54 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
