Гидромотор трубопроводы (2) — HITACHI EX220-5 JPN

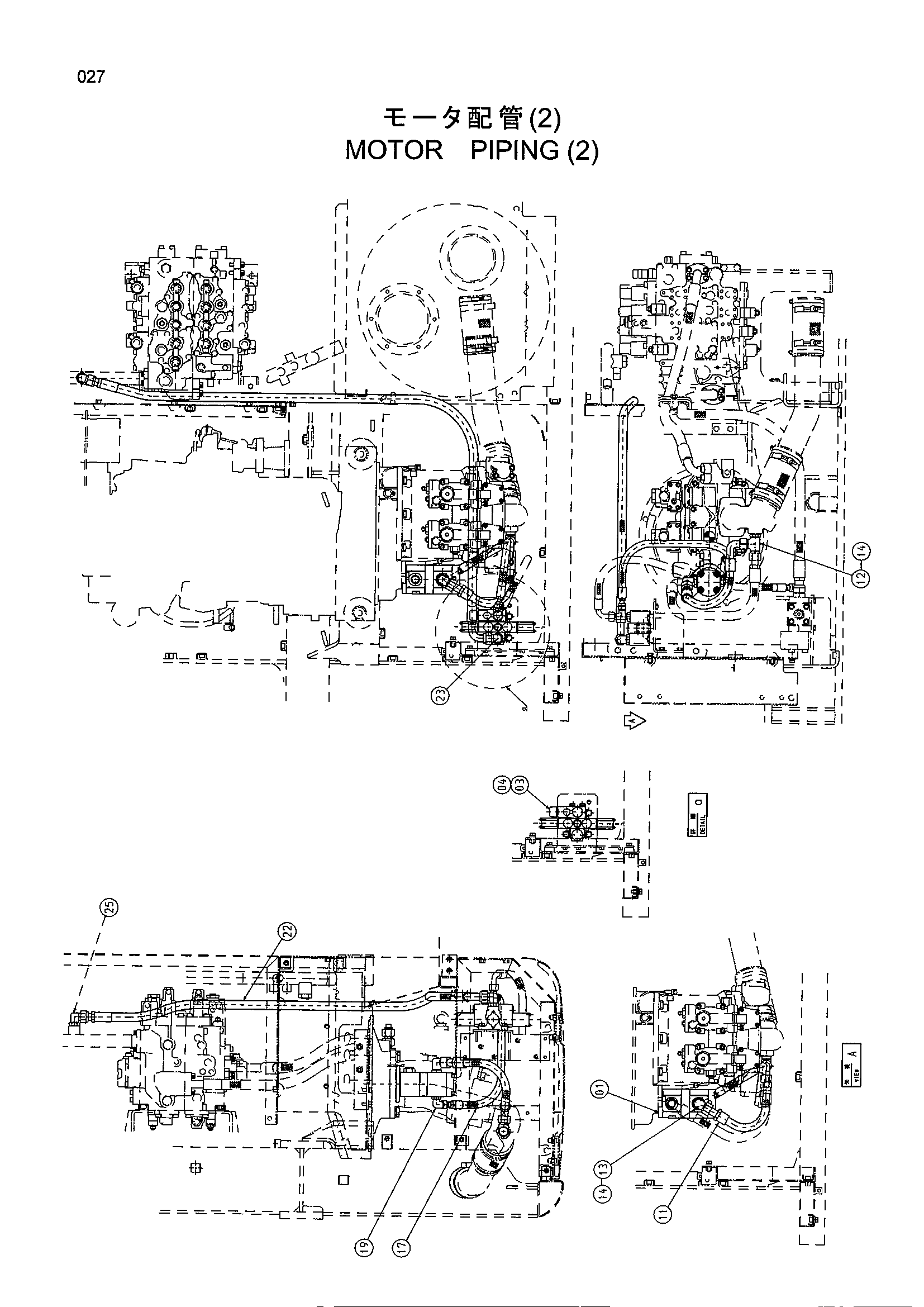

Заводская схема «Гидромотор трубопроводы (2)» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278696 | Шестерённый насос | 1 |
| 03 | 4411553 | Гидрораспределитель | 1 |
| 04 | J011035 | Болт с шайбой | 3 |
| 11 | 4320234 | Шланг | 1 |
| 12 | 4218070 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4157562 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 4159514 | Шланг | 1 |
| 19 | 4037760 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 9164884 | Шланг в сборе | 1 |
| 23 | 4065118 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4065118 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
