Детали — HITACHI EX220-5 JPN

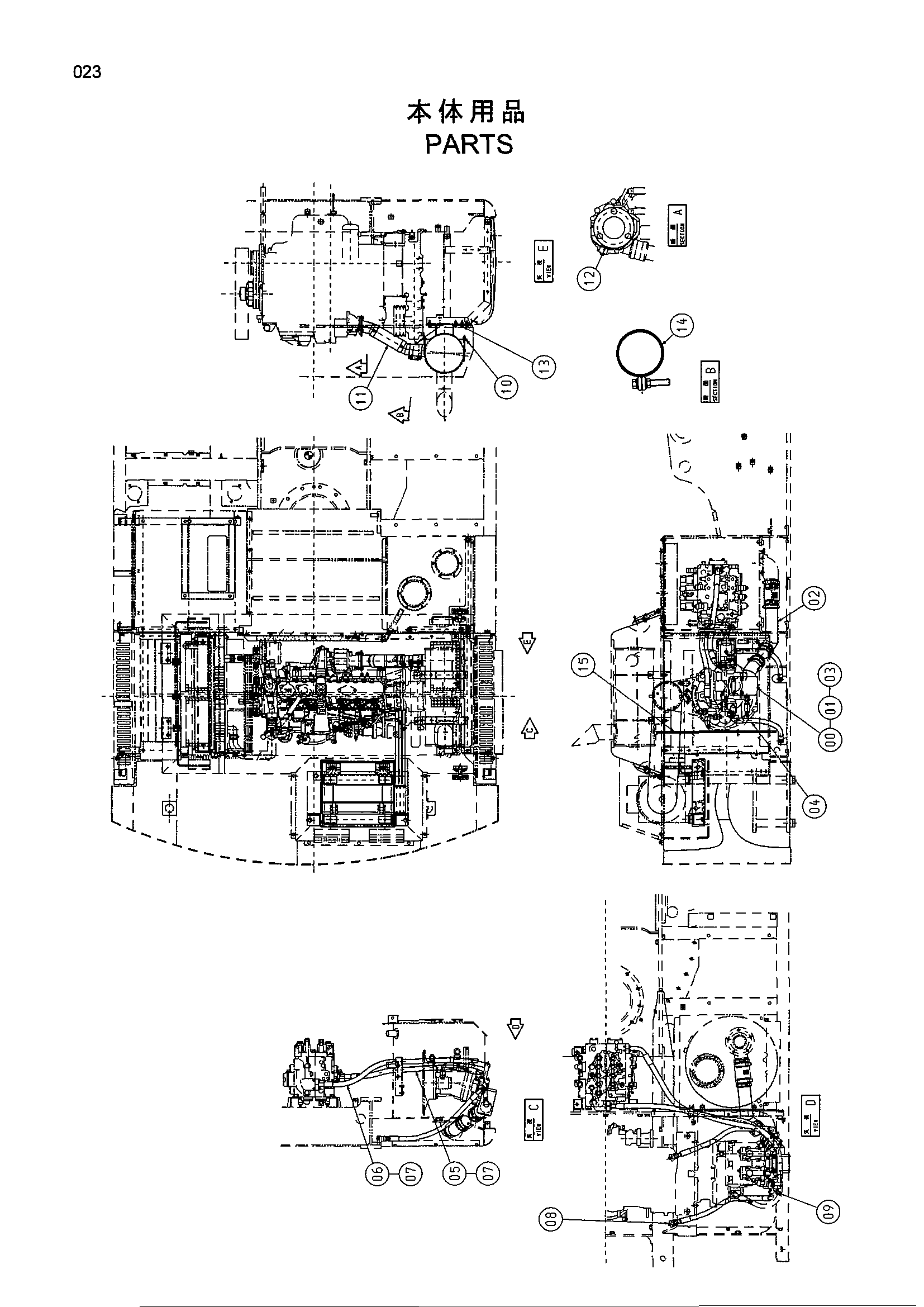

Заводская схема «Детали» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069284 | Коллектор | 1 |
| 01 | M341290 | Болт с внутренним шестигранником | 4 |
| 02 | 8069283 | Всасывающая трубка | 1 |
| 03 | A811085 | Уплотнительное кольцо | 1 |
| 04 | 4389116 | Шланг | 2 |
| 05 | 4382729 | Шланг | 1 |
| 06 | 4382712 | Шланг | 1 |
| 07 | 966993 | Уплотнительное кольцо | 4 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 971489 | Уплотнительное кольцо | 2 |
| 10 | 8069114 | Кронштейн | 2 |
| 11 | 7033200 | Выпускная труба | 1 |
| 12 | 4204326 | Прокладка | 1 |
| 13 | J021035 | Болт с шайбой | 4 |
| 14 | 4190587 | Хомут | 1 |
| 14A | 4162835 | Прокладка | 1 |
| 14B | 4162837 | Гайка | 2 |
| 14C | 4162836 | Болт | 2 |
| 15 | 4247945 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
