Пилотный трубопроводы (10) — HITACHI EX220-5 JPN

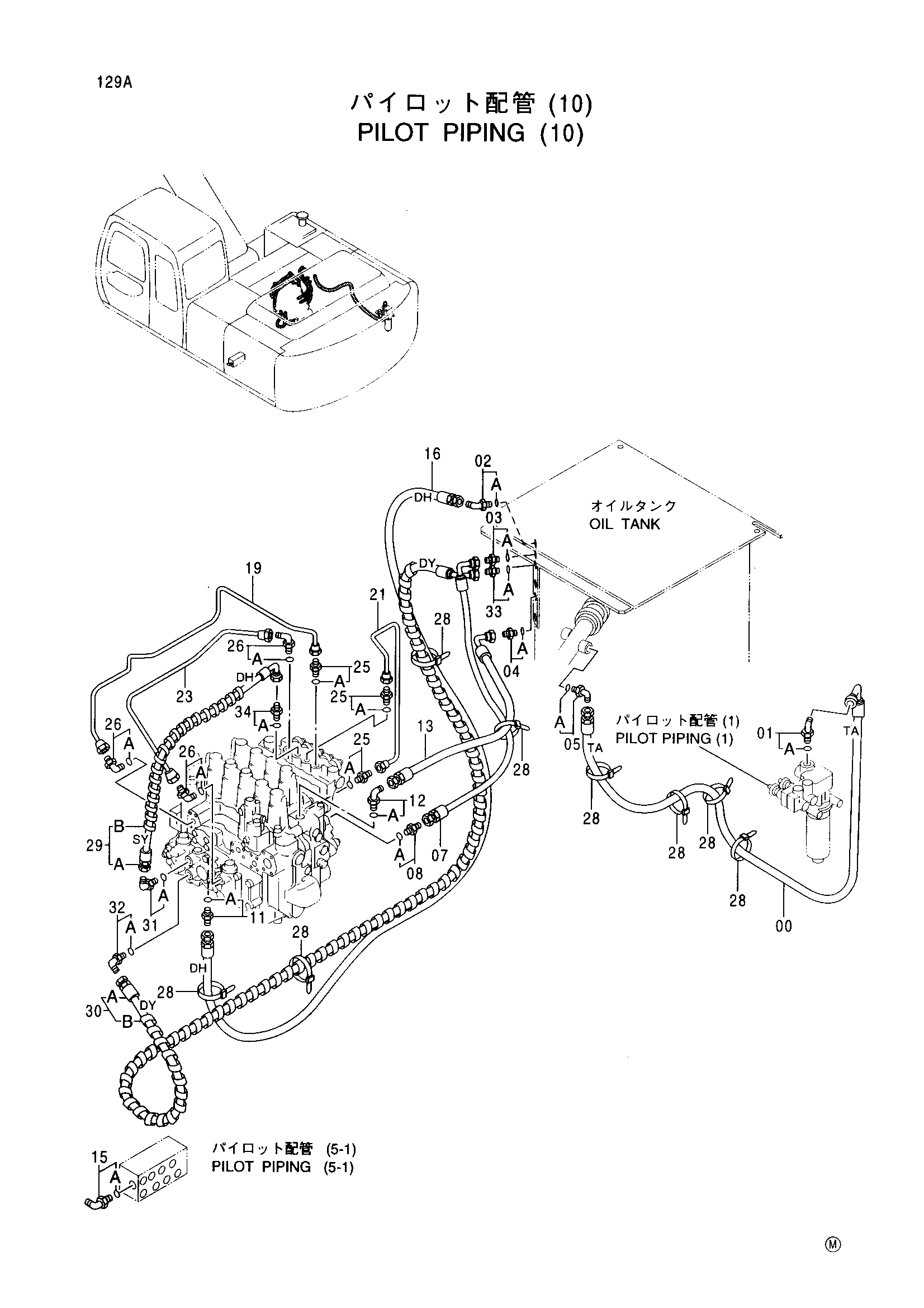

Заводская схема «Пилотный трубопроводы (10)» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4355427 | Шланг (TA) | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4156434 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200465 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4219345 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4355418 | Пластиковый шланг | 1 |
| 08 | 4200465 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4351173 | Пластиковый шланг | 1 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4349806 | Пластиковый шланг | 1 |
| 19 | 3071730 | Трубка | 1 |
| 21 | 3068867 | Трубка | 1 |
| 23 | 3068868 | Трубка | 1 |
| 25 | 4255304 | Штуцер трубки | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4293950 | Угловой штуцер | 3 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4055312 | Ленточный зажим | 8 |
| 29 | 9147449 | Шланг в сборе | 1 |
| 29A | 4362061 | Шланг (SY, DH) | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 30 | 9148013 | Шланг в сборе | 1 |
| 30A | 4363218 | Шланг (DY) | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 31 | 4193826 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4154670 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4200468 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4200465 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
