Детали — HITACHI EX220-5 JPN

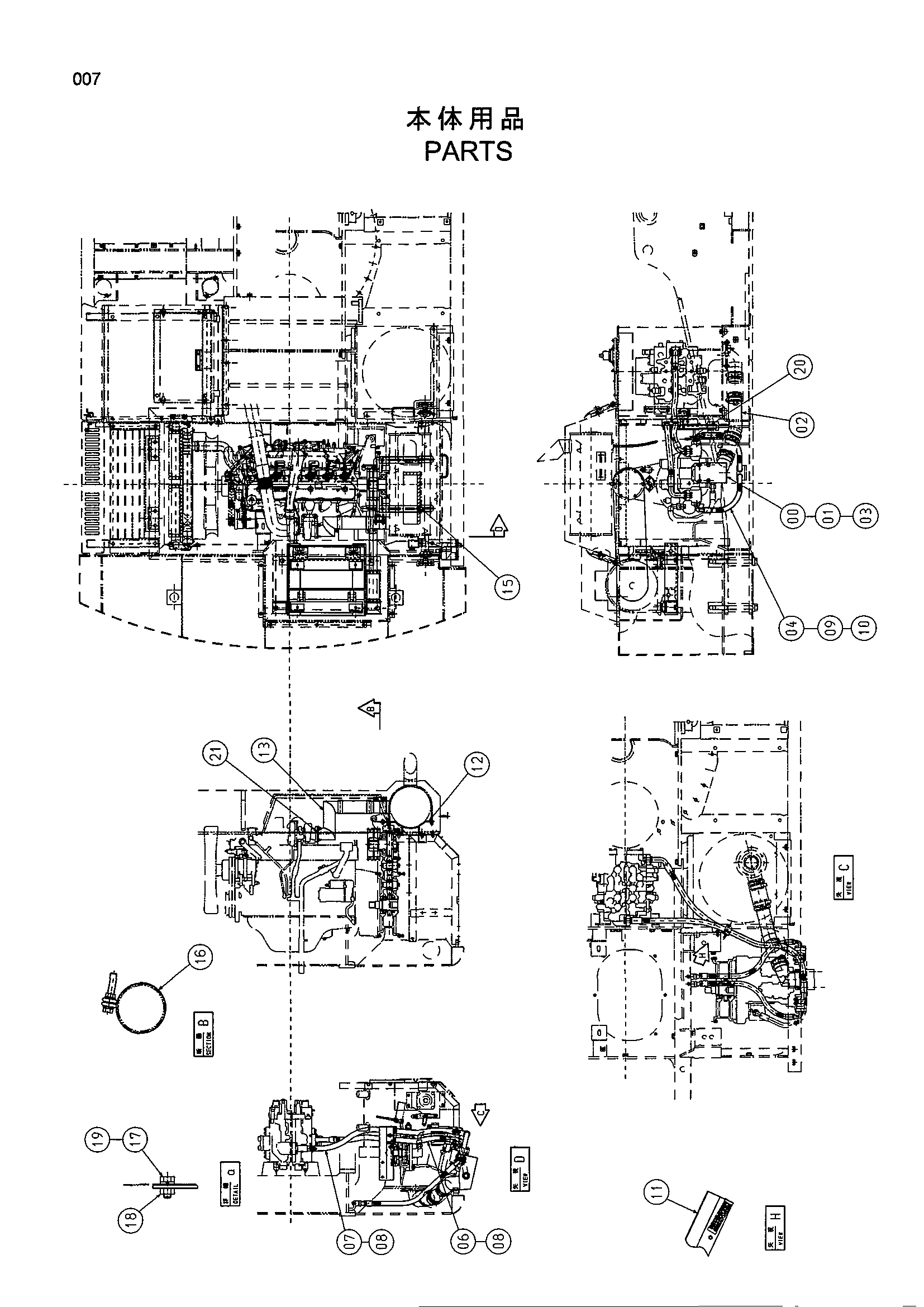

Заводская схема «Детали» для HITACHI EX220-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032783 | Коллектор | 1 |
| 01 | M341290 | Болт с внутренним шестигранником | 4 |
| 02 | 8068264 | Всасывающая трубка | 1 |
| 03 | A811085 | Уплотнительное кольцо | 1 |
| 04 | 4389116 | Шланг | 2 |
| 06 | 4382725 | Шланг | 1 |
| 07 | 4382711 | Шланг | 1 |
| 08 | 966993 | Уплотнительное кольцо | 4 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 11 | 8069857 | Кронштейн | 1 |
| 12 | 8068307 | Кронштейн | 2 |
| 13 | 7032838 | Выпускная труба | 1 |
| 15 | J021025 | Болт с шайбой | 4 |
| 16 | 4190587 | Хомут | 1 |
| 16A | 4162835 | Прокладка | 1 |
| 16B | 4162837 | Гайка | 2 |
| 16C | 4162836 | Болт | 2 |
| 17 | J901022 | Болт | 2 |
| 18 | J950010 | Гайка | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | 4307879 | Трубка | 1 |
| 21 | 4418329 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
