STD. рукоять (2.96M)[USA] — HITACHI EX220-5

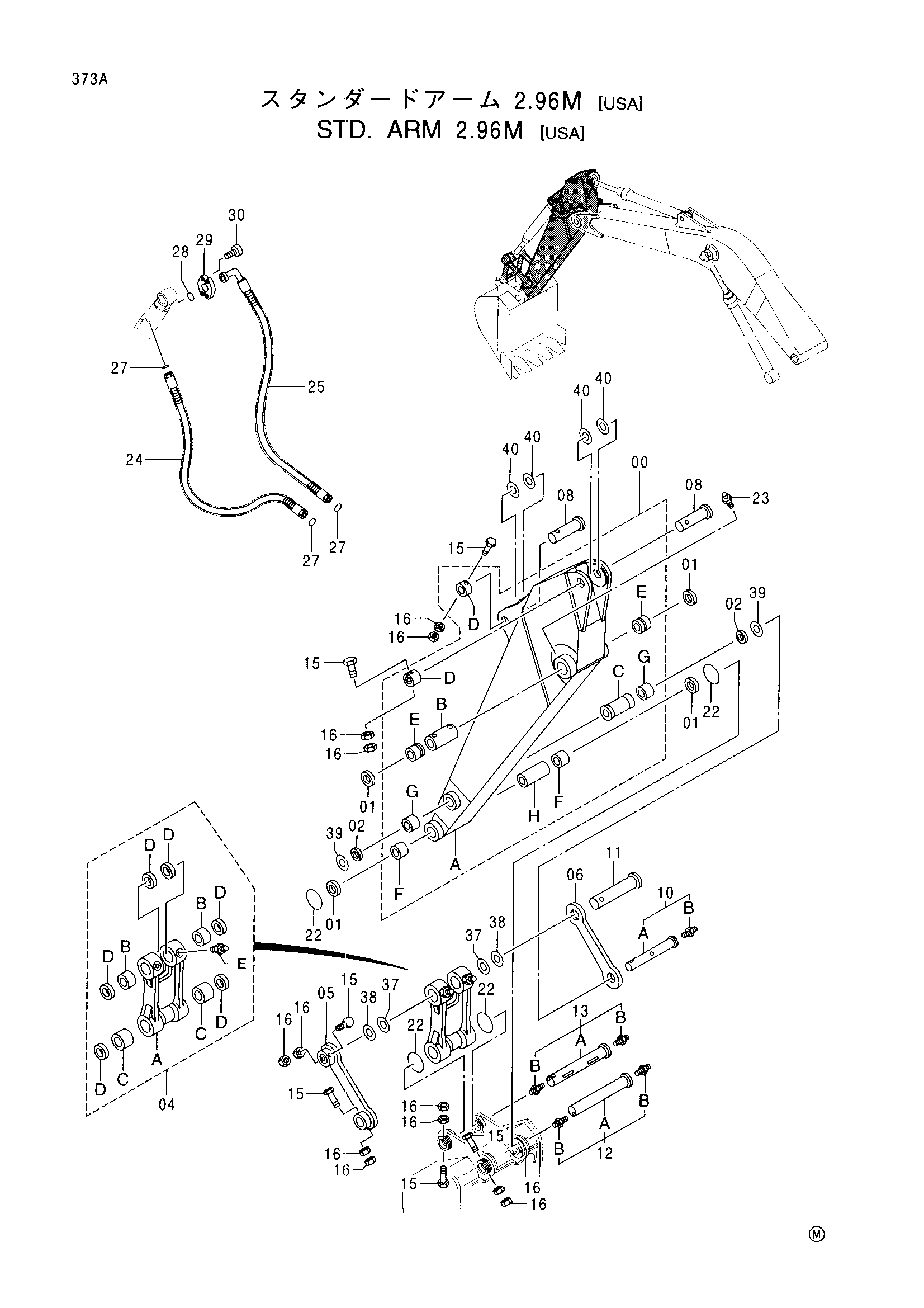

Заводская схема «STD. рукоять (2.96M)[USA]» для HITACHI EX220-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема STD. рукоять (2.96M)[USA] HITACHI EX220-5](/catalog-drawings/0b/0bee1ea1-6d2d-463c-8d14-dae929ea8898.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7021915 | Рукоять в сборе | 1 |
| 00A | 6010643 | Рукоять | 1 |
| 00B | 4144320 | Проставка | 1 |
| 00C | 4144380 | Проставка | 1 |
| 00D | 4067719 | Ограничитель | 2 |
| 00E | 3038451 | Втулка | 2 |
| 00F | 4203425 | Втулка | 2 |
| 00G | 4203424 | Втулка | 2 |
| 00H | 4144379 | Проставка | 1 |
| 01 | 4067901 | Пылезащитное уплотнение | 4 |
| 02 | 4067902 | Пылезащитное уплотнение | 2 |
| 04 | 8050168 | Тяга в сборе | 1 |
| 04A | 1016241 | Тяга | 1 |
| 04B | 3038450 | Втулка | 2 |
| 04C | 4203426 | Втулка | 2 |
| 04D | 4067901 | Пылезащитное уплотнение | 6 |
| 04E | J75481 | Пресс-маслёнка | 2 |
| 05 | 8050930 | Тяга | 1 |
| 06 | 3056355 | Тяга | 1 |
| 08 | 3076627 | Палец | 2 |
| 10 | 9103170 | Палец | 1 |
| 10A | 3038445 | Палец | 1 |
| 10B | J75481 | Пресс-маслёнка | 1 |
| 11 | 3038448 | Палец | 1 |
| 12 | 9103171 замена: 9177330 | Палец | 1 |
| 12 | 9177330 | Палец | 1 |
| 12A | 3041202 замена: 3084542 | Палец | 1 |
| 12A | 3084542 | Палец | 1 |
| 12B | J75481 | Пресс-маслёнка | 2 |
| 13 | 9103172 замена: 9177331 | Палец | 1 |
| 13 | 9177331 | Палец | 1 |
| 13A | 3041203 замена: 3084543 | Палец | 1 |
| 13A | 3084543 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 2 |
| 15 | 4342146 | Болт | 6 |
| 16 | J950020 | Гайка | 12 |
| 22 | 4089028 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 4303122 | Шланг | 1 |
| 25 | 4303123 | Шланг | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 3 |
| 28 | 966993 | Уплотнительное кольцо | 1 |
| 29 | 4085560 | Разъёмный фланец | 2 |
| 30 | J781240 | Болт с внутренним шестигранником | 4 |
| 37 | 4124478 | Регулировочная шайба 1.2 | 2 |
| 38 | 4189837 | Регулировочная шайба 2.3 | 2 |
| 39 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 40 | 4114816 | Регулировочная шайба 2.3 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
