Рукоять <тип H18> — HITACHI EX220-5

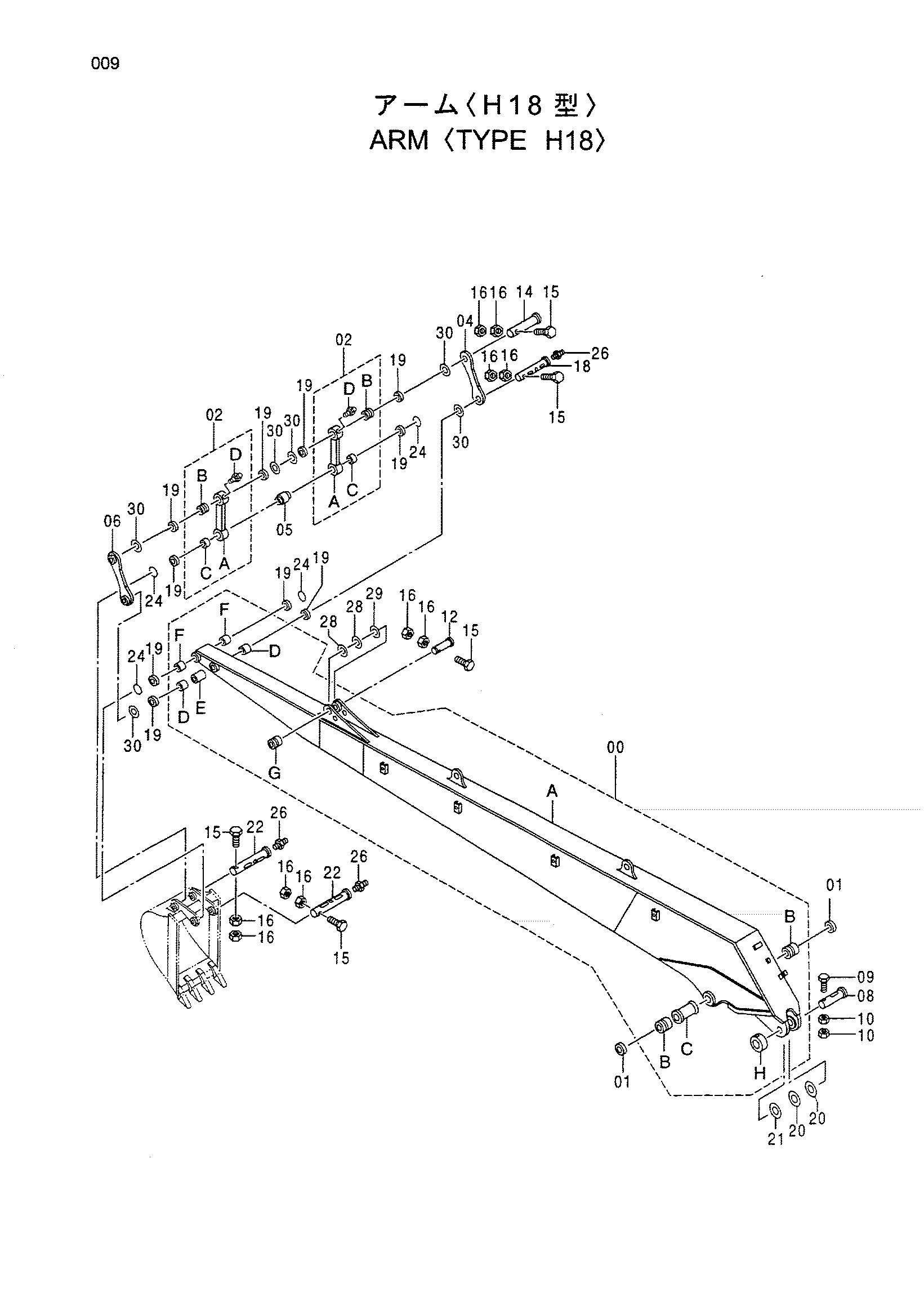

Заводская схема «Рукоять <тип H18>» для HITACHI EX220-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033463 | Рукоять в сборе | 1 |
| 00A | 5005597 | Рукоять | 1 |
| 00B | 4355877 | Втулка | 2 |
| 00C | 4388815 | Проставка | 1 |
| 00D | 4344898 | Втулка | 2 |
| 00E | 4370877 | Проставка | 1 |
| 00F | 4344899 | Втулка | 2 |
| 00G | 4197033 | Ограничитель | 1 |
| 00H | 4067720 | Ограничитель | 1 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 03 | 9755663 | Тяга | 1 |
| 05 | 4287249 | Проставка | 1 |
| 07 | 9755727 | Тяга | 1 |
| 08 | 3060340 | Палец | 1 |
| 09 | M222004 | Болт | 1 |
| 10 | J951020 | Гайка | 2 |
| 11 | 3091815 | Палец | 1 |
| 12 | 3037078 | Палец | 1 |
| 13 | J931605 | Болт | 5 |
| 16 | J951016 | Гайка | 10 |
| 17 | 3091814 | Палец | 1 |
| 19 | 4065687 | Пылезащитное уплотнение | 10 |
| 20 | 4361176 | Упорная пластина 1.0 | 2 |
| 21 | 4361177 | Плателтхруст 2.0 | 1 |
| 22 | 3058761 | Палец | 2 |
| 23 | 8072993 | Тяга в сборе | 2 |
| 23A | 2042534 | Тяга | 1 |
| 23B | 4371132 | Втулка | 1 |
| 23C | 4344898 | Втулка | 1 |
| 23D | J75481 | Пресс-маслёнка | 1 |
| 24 | 4066923 | Уплотнительное кольцо | 4 |
| 26 | J75481 | Пресс-маслёнка | 3 |
| 28 | 4366694 | Упорная пластина 1.0 | 2 |
| 29 | 4367411 | Упорная пластина 2.0 | 1 |
| 30 | 4366693 | Упорная пластина 1.0 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
