Основной трубопроводы (4) — HITACHI EX220-5

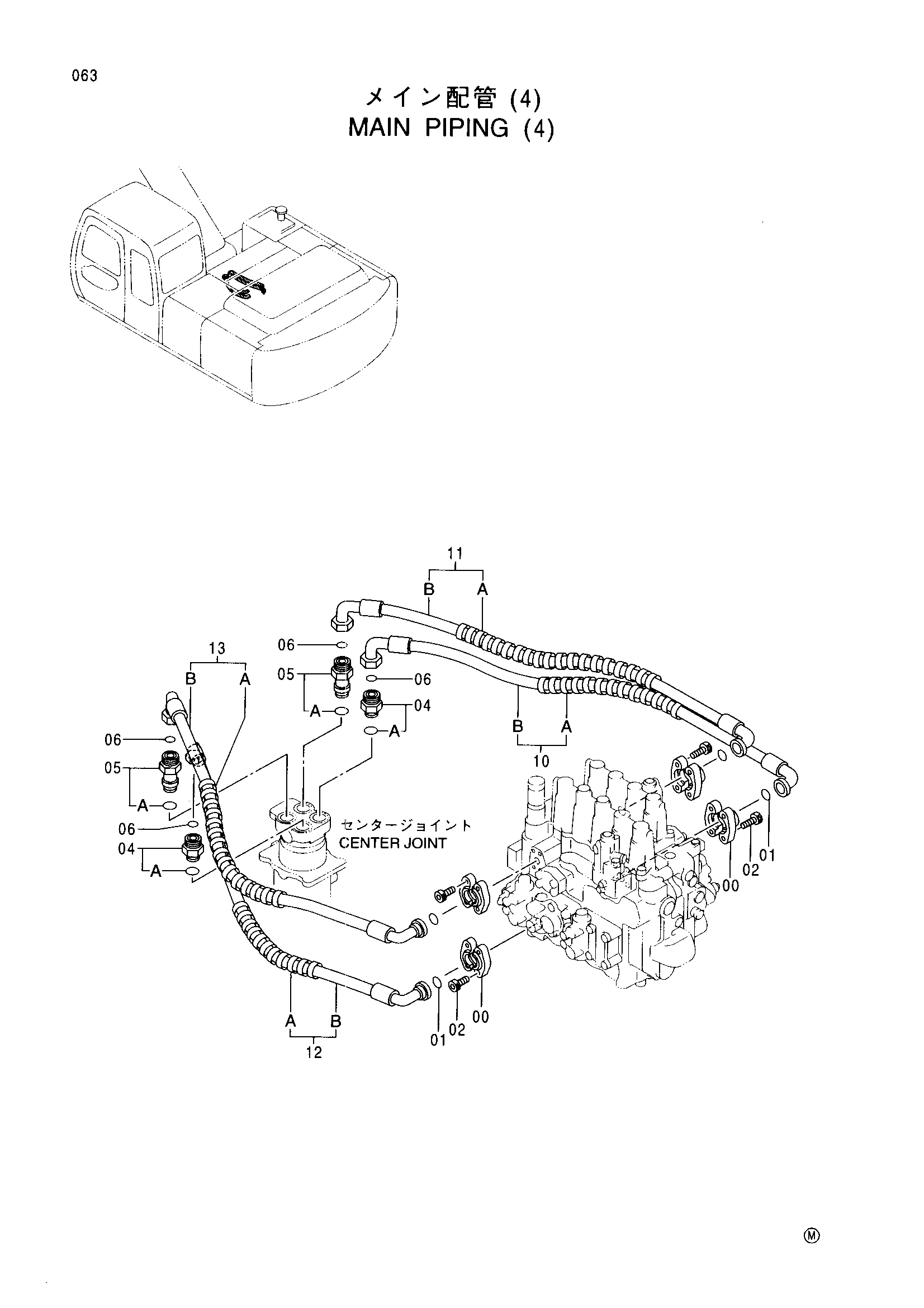

Заводская схема «Основной трубопроводы (4)» для HITACHI EX220-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | 4189619 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4189539 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | 9142777 | Шланг в сборе | 1 |
| 10A | 4327294 | Защитный кожух | 1 |
| 10B | 4353765 | Шланг | 1 |
| 11 | 9142778 | Шланг в сборе | 1 |
| 11A | 4327294 | Защитный кожух | 2 |
| 11B | 4353766 | Шланг | 1 |
| 12 | 9147403 | Шланг в сборе | 1 |
| 12A | 4327294 | Защитный кожух | 1 |
| 12B | 4349802 | Шланг | 1 |
| 13 | 9147404 | Шланг в сборе | 1 |
| 13A | 4327294 | Защитный кожух | 2 |
| 13B | 4361934 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
