Рукоять <тип H18> — HITACHI EX220-5

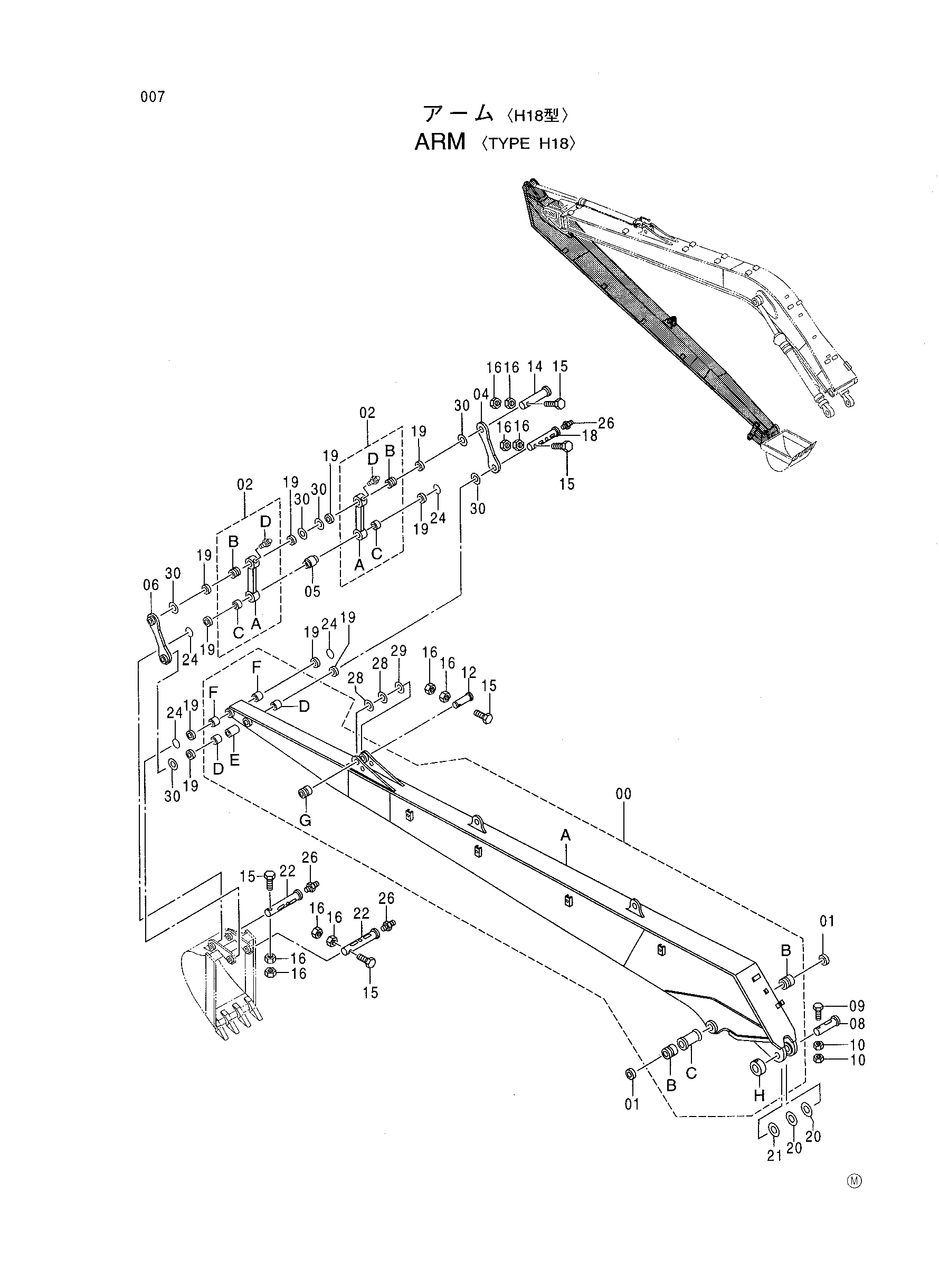

Заводская схема «Рукоять <тип H18>» для HITACHI EX220-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033463 | Рукоять | 1 |
| 00A | 5005597 | Рукоять | 1 |
| 00B | 4355877 | Втулка | 2 |
| 00C | 4388815 | Проставка | 1 |
| 00D | 4344898 | Втулка | 2 |
| 00E | 4370877 | Проставка | 1 |
| 00F | 4344899 | Втулка | 2 |
| 00G | 4197033 | Ограничитель | 1 |
| 00H | 4067720 | Ограничитель | 1 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 8066381 | Тяга | 2 |
| 02A | 8066380 | Тяга | 1 |
| 02B | 4371132 | Втулка | 1 |
| 02C | 4344898 | Втулка | 1 |
| 02D | J75481 | Пресс-маслёнка | 1 |
| 04 | 4347608 | Тяга | 1 |
| 05 | 4287249 | Проставка | 1 |
| 06 | 9744266 | Тяга | 1 |
| 08 | 3060340 | Палец | 1 |
| 09 | M222004 | Болт | 1 |
| 10 | J951020 | Гайка | 2 |
| 12 | 3037078 | Палец | 1 |
| 14 | 3058762 | Палец | 1 |
| 15 | M221602 | Болт | 5 |
| 16 | J951016 | Гайка | 10 |
| 18 | 3058763 | Палец | 1 |
| 19 | 4065687 | Пылезащитное уплотнение | 10 |
| 20 | 4361176 | Упорная пластина 1.0 | 2 |
| 21 | 4361177 | Упорная пластина 2.0 | 1 |
| 22 | 3058761 | Палец | 2 |
| 24 | 4066923 | Уплотнительное кольцо | 4 |
| 26 | J75481 | Пресс-маслёнка | 3 |
| 28 | 4366694 | Упорная пластина 1.0 | 2 |
| 29 | 4367411 | Упорная пластина 2.0 | 1 |
| 30 | 4366693 | Упорная пластина 1.0 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
