Пилотный трубопроводы (1) — HITACHI EX220-5

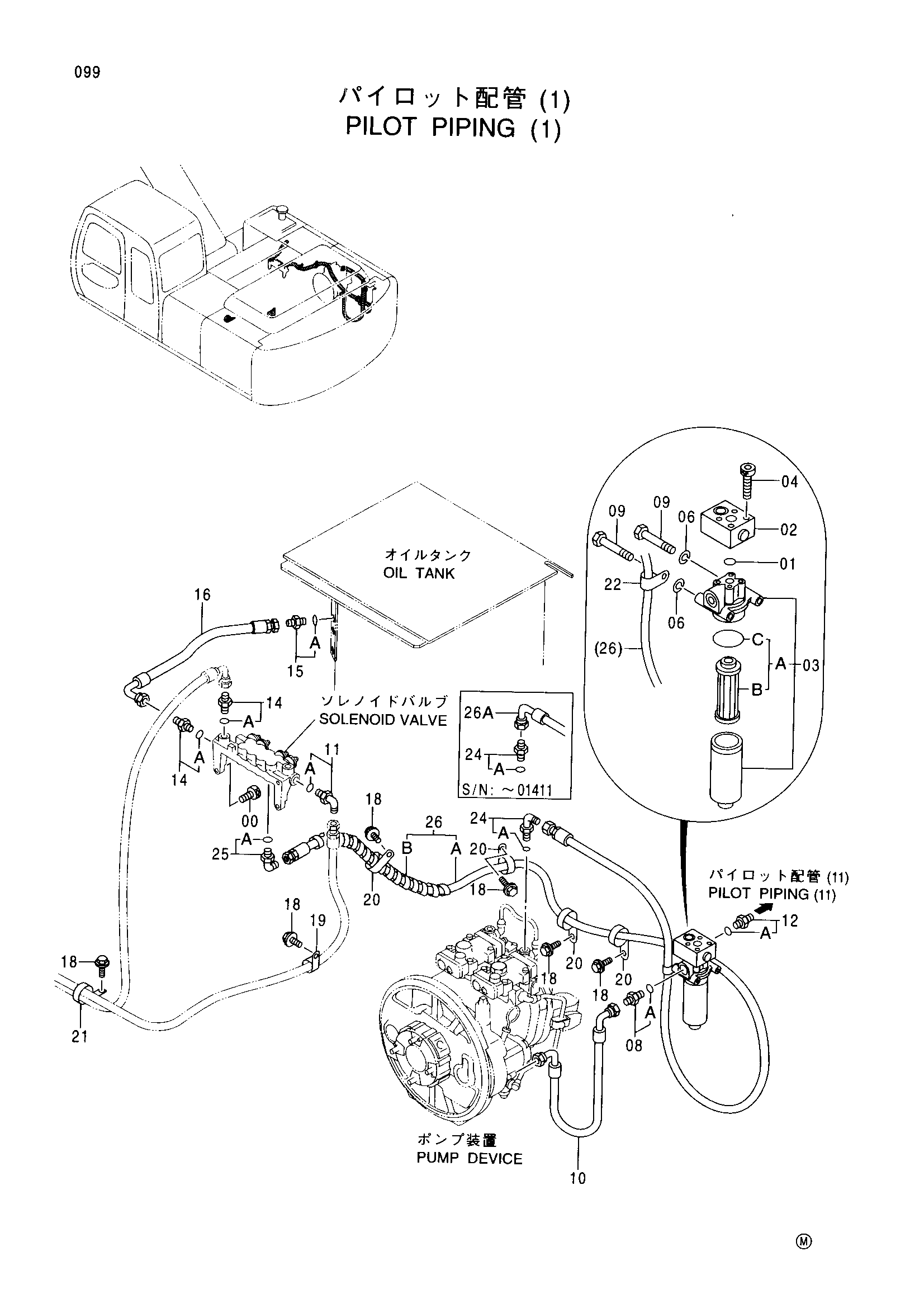

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX220-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781030 | Болт с внутренним шестигранником | 2 |
| 01 | 4506416 | Уплотнительное кольцо | 1 |
| 02 | 4351142 | Предохранительный клапан | 1 |
| 03 | 4330227 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 04 | J780865 | Болт с внутренним шестигранником | 4 |
| 06 | A590910 | Пружинная шайба | 2 |
| 08 | 4210361 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | J901004 | Болт | 2 |
| 10 | 4385032 | Шланг | 1 |
| 11 | 4154671 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200469 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4355423 | Шланг | 1 |
| 18 | J011020 | Болт с шайбой | 6 |
| 19 | 4190275 | Зажим | 1 |
| 20 | 4190264 | Зажим | 4 |
| 21 | 4193848 | Зажим | 1 |
| 22 | 4190261 | Зажим | 1 |
| 24 | 4154670 | Угловой штуцер | 1 |
| 24 | 4200465 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4154670 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 9159001 замена: 4154670 | Шланг в сборе | 1 |
| 26 | 9159001 замена: 9171098 | Шланг в сборе | 1 |
| 26 | 9171098 | Шланг в сборе | 1 |
| 26A | 4382955 | Шланг | 1 |
| 26A | 4402974 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
