Стрела [USA] — HITACHI EX220-5

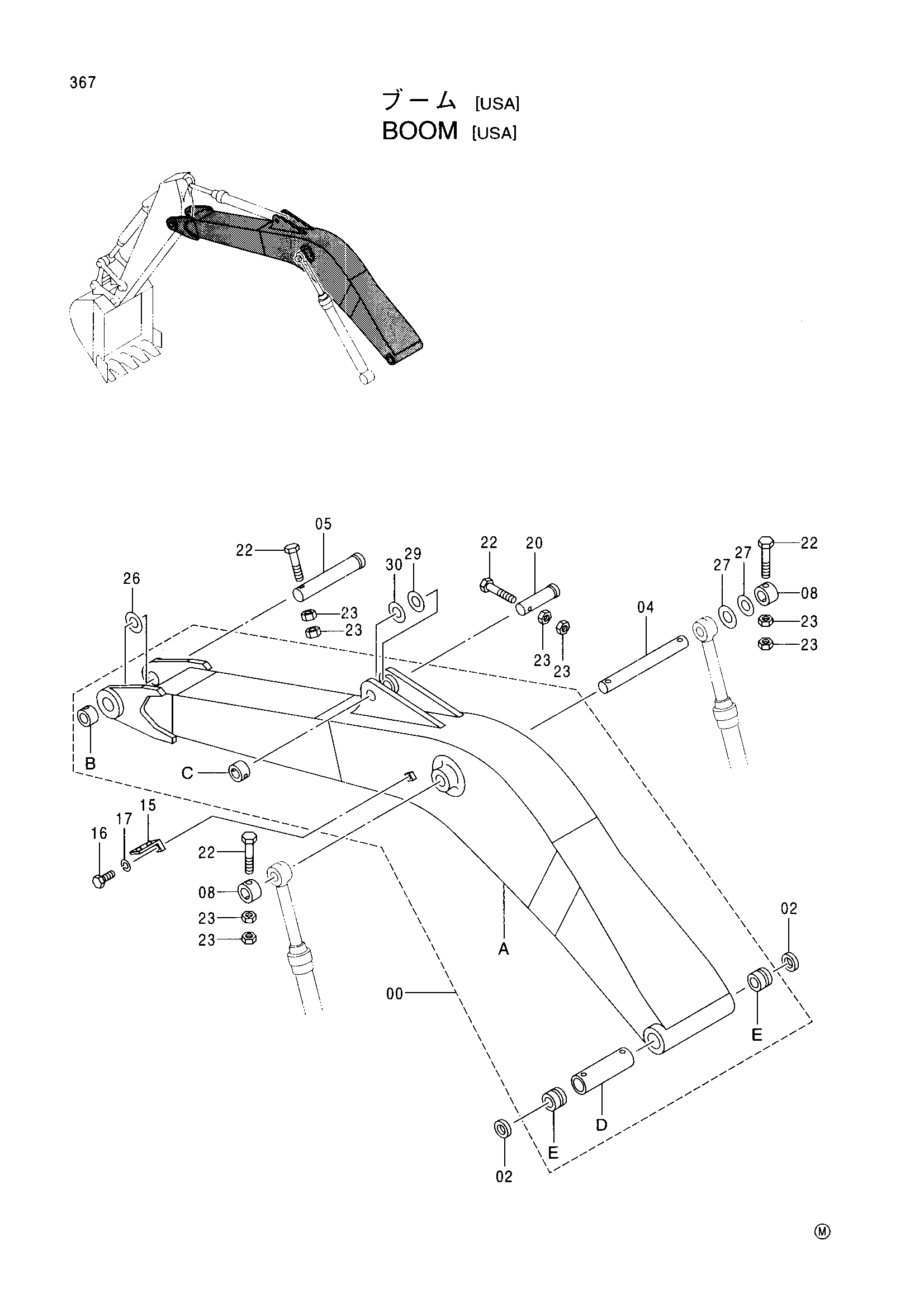

Заводская схема «Стрела [USA]» для HITACHI EX220-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела [USA] HITACHI EX220-5](/catalog-drawings/e0/e0f7d3f0-944c-4d61-83a7-8e644ad68967.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033153 | Стрела | 1 |
| 00A | 5005466 | Стрела | 1 |
| 00B | 4067720 | Ограничитель | 1 |
| 00C | 4067719 | Ограничитель | 1 |
| 00D | 4253959 | Проставка | 1 |
| 00E | 3051159 | Втулка | 2 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 3038444 | Палец | 1 |
| 05 | 3038446 | Палец | 1 |
| 08 | 4067720 | Ограничитель | 2 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 20 | 3076627 | Палец | 1 |
| 22 | 4342146 | Болт | 4 |
| 23 | J950020 | Гайка | 8 |
| 26 | 4124478 | Регулировочная шайба 1.2 | 1 |
| 27 | 4284060 | Регулировочная шайба 1.0 | 2 |
| 29 | 4114817 | Регулировочная шайба 1.0 | 1 |
| 30 | 4114816 | Регулировочная шайба 2.3 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
