Гидроцилиндр рукояти <русло обслуживание> — HITACHI EX220-5

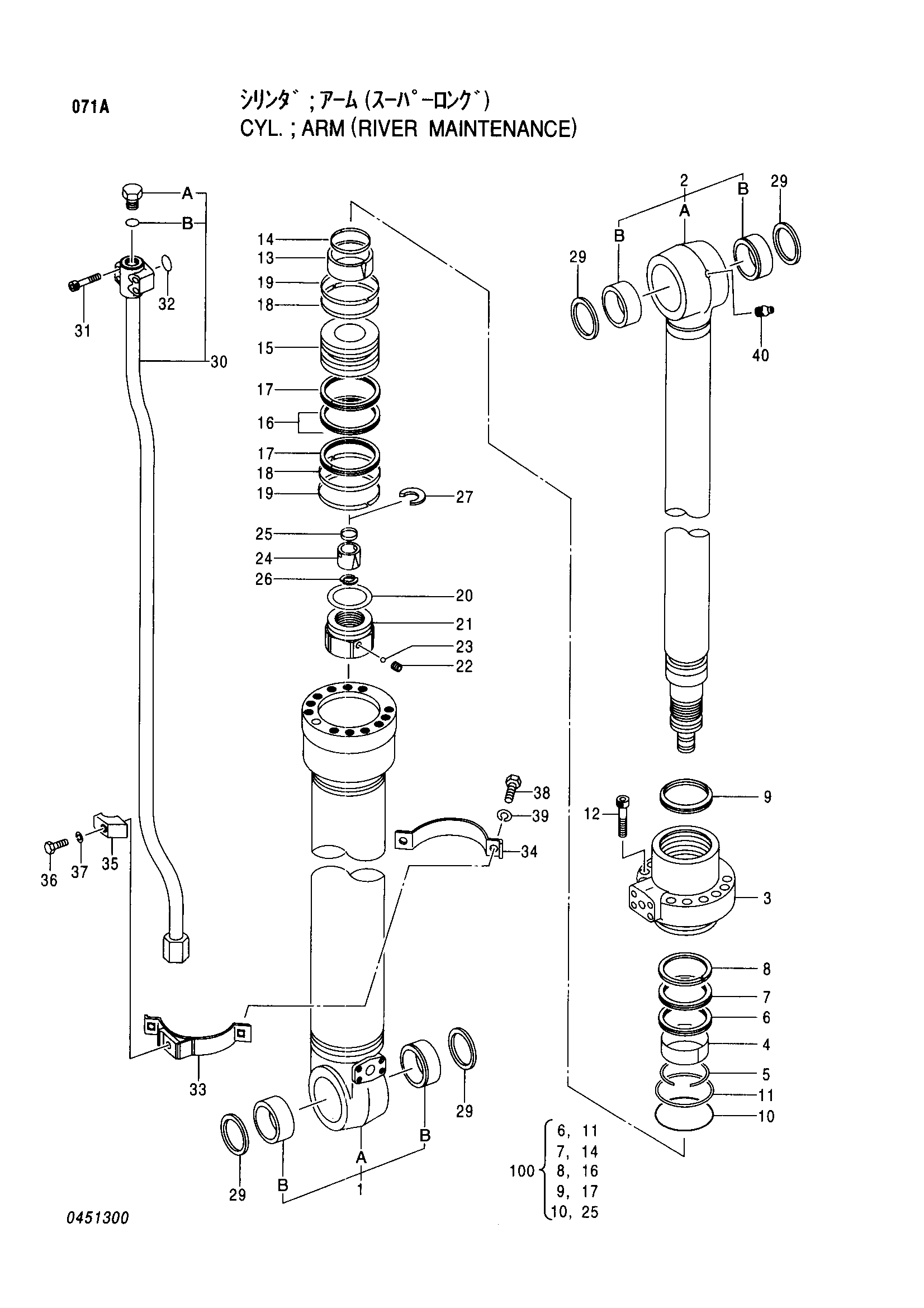

Заводская схема «Гидроцилиндр рукояти <русло обслуживание>» для HITACHI EX220-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4380500	Гидроцилиндр рукояти	1
1	0451301	Труба гидроцилиндра в сборе	1
1B	0714303	Втулка пальца	2
2	0451302	Шток поршня в сборе	1
2B	0714303	Втулка пальца	2
3	0492203	Головка гидроцилиндра	1
4	0373405	Втулка	1
5	0237205	Кольцо	1
6	0492204	Кольцо	1
7	0127408	U-образная манжета	1
8	0237215	Опорное кольцо	1
9	0492216	Грязесъёмное кольцо	1
10	A811140	Уплотнительное кольцо	1
11	0212505	Опорное кольцо	1
12	0714306	Болт с внутренним шестигранником	12
13	0492205	Амортизирующий подшипник	1
14	0492206	Уплотнение	1
15	0714307	Поршень	1
16	0373411	Уплотнительное кольцо	1
17	0492208	Опорное кольцо	2
18	0492209	Кольцо	2
19	0373413	Кольцо	2
20	0373414	Регулировочная шайба	1
21	0373415	Гайка	1
22	0352715	Установочный винт	1
23	0104404	Шарик	1
24	0492210	Амортизирующий подшипник	1
25	0492211	Уплотнение	1
26	0492212	Ограничитель	2
27	0492213	Стопорное кольцо	1
29	4067901	Пылезащитное уплотнение	4
30	0492214	Трубка в сборе	1
30A	4113926	Пробка	1
30B	4506429	Уплотнительное кольцо	1
31	0309020	Болт с внутренним шестигранником	4
32	984614	Уплотнительное кольцо	1
33	0492215	Лента	1
34	0387311	Лента	1
35	0309219	Хомут трубки	1
36	0237417	Болт	1
37	0208516	Пружинная шайба	1
38	0408815	Болт	2
39	0325913	Шайба	2
40	J75481	Пресс-маслёнка	1
100	4369943	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
