Каталог запчастей HITACHI
Задний головка фонарь <выбор> — HITACHI EX220-5

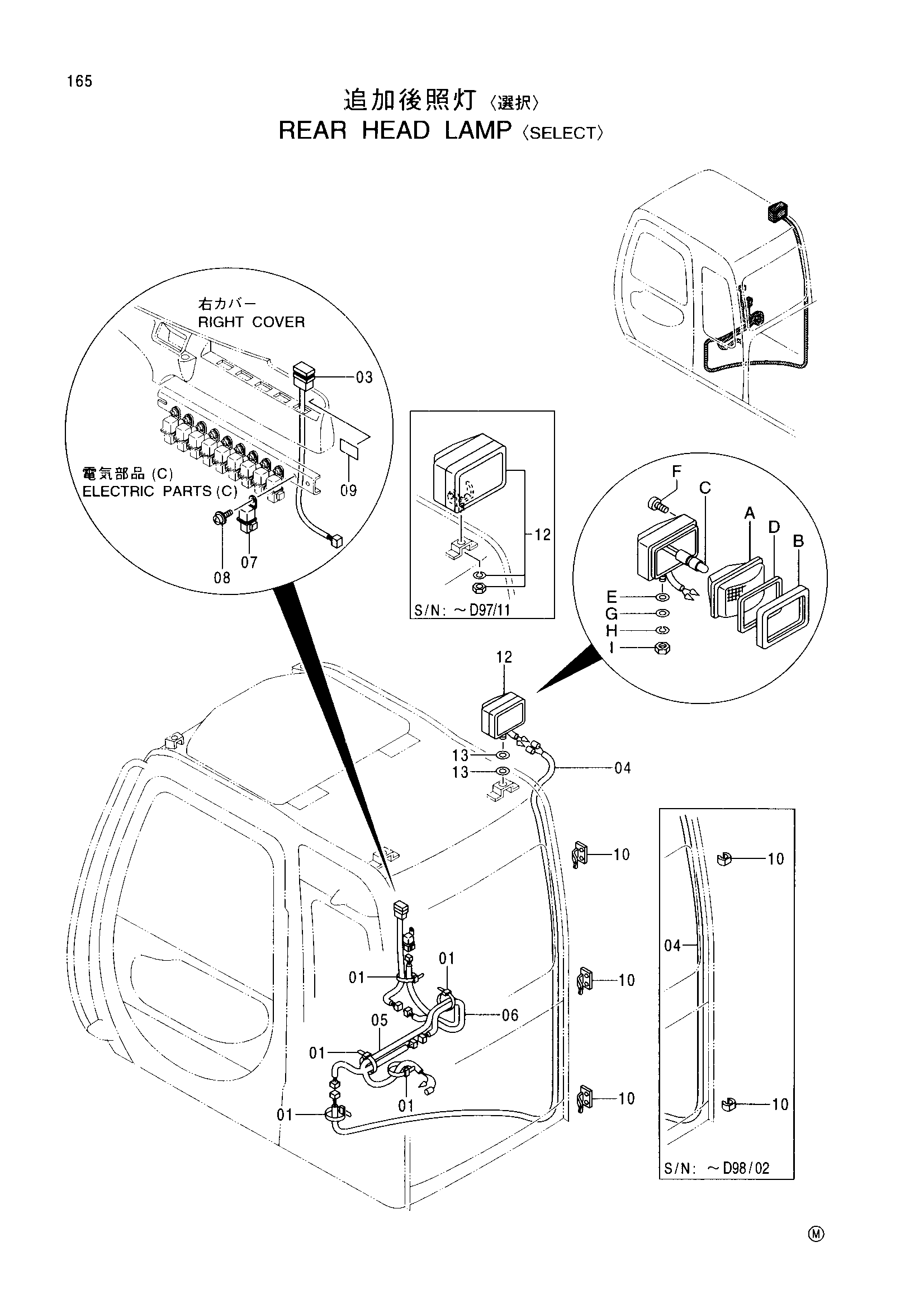

Заводская схема «Задний головка фонарь <выбор>» для HITACHI EX220-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289708 | Зажим | 5 |
| 03 | 4352947 | Выключатель | 1 |
| 04 | 4369932 | Жгут проводов | 1 |
| 05 | 4369941 | Жгут проводов | 1 |
| 06 | 4369934 | Жгут проводов | 1 |
| 07 | 4251588 | Реле | 1 |
| 08 | J460616 | Винт с шайбой | 1 |
| 09 | 4374365 | Информационная табличка | 1 |
| 10 | 4050373 | Зажим | 3 |
| 10 | 4371805 замена: 4050373 | Лента | 2 |
| 12 | 4326800 | Фонарь головка в сборе | 1 |
| 12 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 12 | 4363932 замена: 4336570 | Фара | 1 |
| 12 | 4363932 замена: J253114 | Фара | 1 |
| 12 | 4369969 замена: 4326800 | Фара | 1 |
| 12 | 4369969 замена: J253114 | Фара | 1 |
| 12A | 4326801 | Фонарь блок | 1 |
| 12B | 4326802 | Рама | 1 |
| 12C | 4285648 | Лампа | 1 |
| 12D | 4326803 | Прокладка | 1 |
| 12E | 4307026 | Шайба | 1 |
| 12F | 4307027 | Винт | 1 |
| 12G | A590114 | Плоская шайба | 1 |
| 12H | A590914 | Пружинная шайба | 1 |
| 12I | J952014 | Гайка | 1 |
| 13 | J253114 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
