Пилотный трубопроводы <тип 18> — HITACHI EX220-3

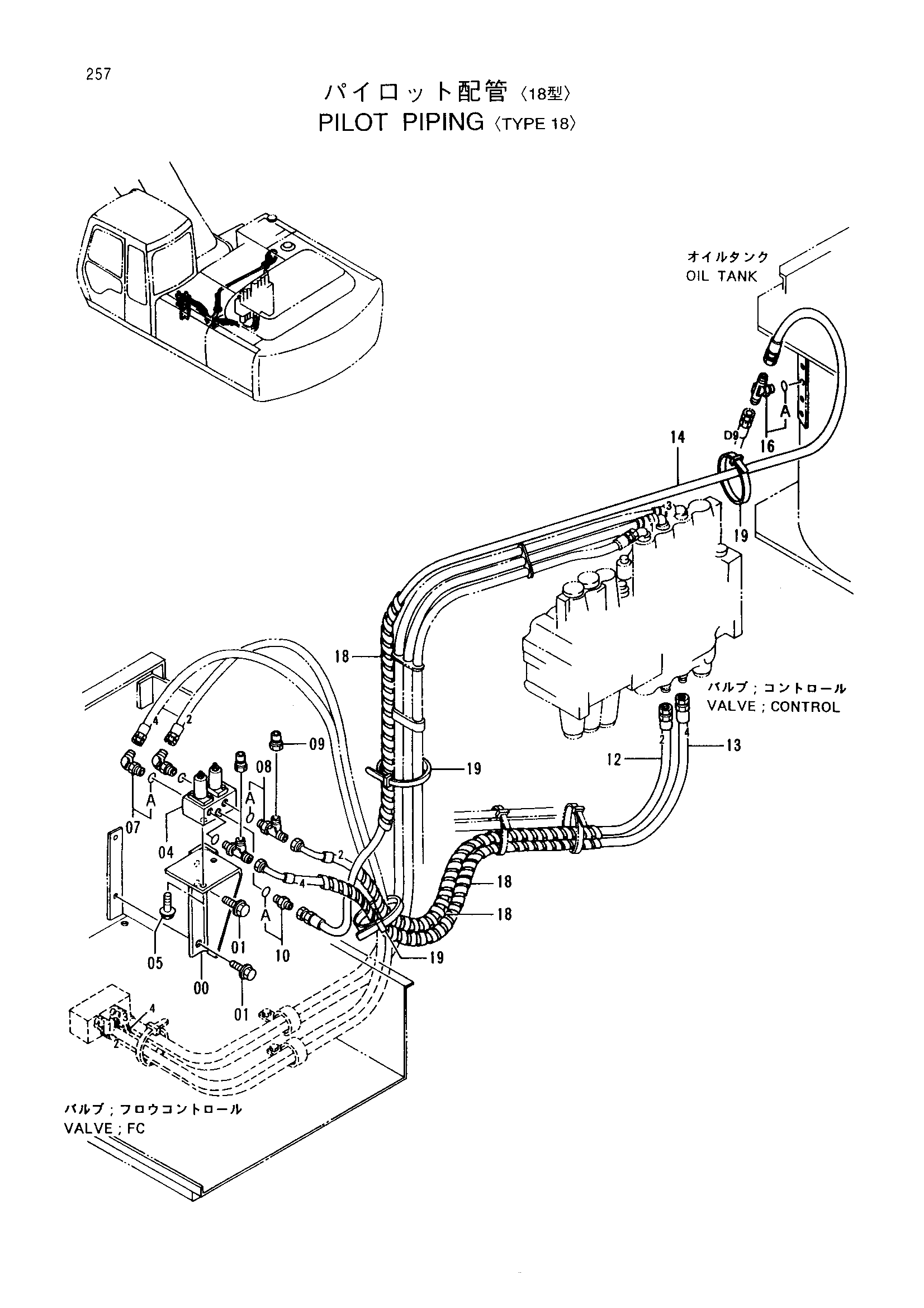

Заводская схема «Пилотный трубопроводы <тип 18>» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9739155 | Кронштейн | 1 |
| 01 | J031030 | Болт с шайбой | 2 |
| 04 | 4294176 | Клапан переходник | 1 |
| 05 | J010816 | Болт с шайбой | 2 |
| 07 | 4154671 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4225403 | Тройник | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4223518 | Унион | 2 |
| 10 | 4200466 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4297986 | Нейлоновый шланг (2) | 1 |
| 13 | 4297987 | Нейлоновый шланг (4) | 1 |
| 14 | 4262282 | Нейлоновый шланг | 1 |
| 16 | 4224382 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4133527 | Защитный кожух | 3 |
| 19 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
